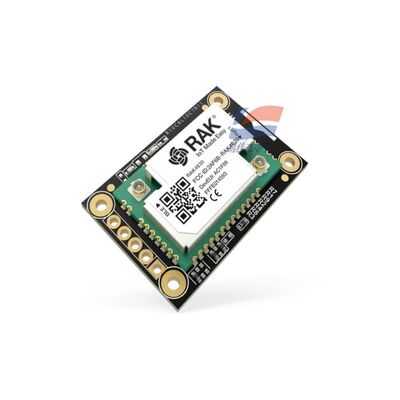

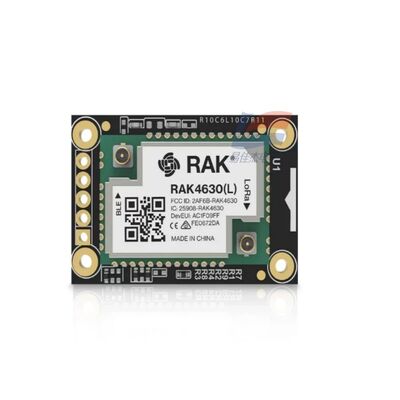

YJJ RAK4631 Nordic NRF52840 BLE Core Module hỗ trợ LoRa SX1262 cho giám sát công nghiệp năng lượng thấp

Mô tả sản phẩm:

YJJ RAK4631 Nordic NRF52840 BLE Core Module hỗ trợ LoRa SX1262 cho giám sát công nghiệp năng lượng thấp

Đặc điểm:

RAK4631 WisBlock Mô-đun lõi hai chế độ Mô tả tham số hoàn chỉnh
Định vị mô-đun: nRF52840 BLE5.0 + SX1262 LoRaWAN tích hợp bảng lõi WisBlock,được chia thành phiên bản tiêu chuẩn RAK4631 (cổng IPEX ăng-ten bên ngoài) và RAK4631-R (ăng-ten tích hợp + phần mềm RUI3), phần cứng là hoàn toàn giống nhau chỉ phần cứng là khác nhau.
1. MCU điều khiển chính (BLE Core nRF52840)
lõi: 32-bit ARM Cortex-M4F, với FPU phần cứng cho các hoạt động dấu phẩy động
Tần số: 64MHz
Kho lưu trữ: 1MB Flash + 256KB RAM
An ninh: Đơn vị mã hóa CryptoCell tích hợp, hỗ trợ mã hóa phần cứng AES, ECDH, SHA, vv
Thiết bị ngoại vi bảng: 32.768kHz RTC tinh thể dao động, NFC-A thẻ cuộn dây, tốc độ đầy đủ USB2.0 thiết bị / OTG Nordic Sem...
2. BLE 5.0 Radio Key Parameters (2.4GHz)
Protocol Stack: BLE 5.0 (BLE Mesh, Long Range, tốc độ cao 2Mbps), NFC-A, tương thích với Zigbee/Thread
Năng lượng truyền: -20 ~ +4dBm, 4dB bước điều chỉnh
Nhận cảm nhận:
1Mbps BLE: -95dBm
Chế độ tầm xa 125kbps: -103dBm
Tỷ lệ: 2Mbps / 1Mbps / 500kbps / 125kbps
Ống sóng:
RAK4631: IPEX4 ổ cắm ăng-ten ngoài 2,4G
RAK4631-R: ăng-ten BLE tích hợp trên bảng PCB
BLE tiêu thụ điện tiêu chuẩn:
BLE Broadcast TX (0dBm): ~4.8mA
BLE nhận sẵn: ~ 1mA
Deep Sleep: 2μA (toàn bộ máy)
3. LoRa SX1262 Radio Parameters (Sub-GHz)
Phân biệt phiên bản băng tần số:
RAK4631 (L): 433?? 470MHz (Trung Quốc 433M)
RAK4631 ((H): 779 ̊923MHz (EU868/US915/AS923)
Giao thức: LoRaWAN 1.0.2/1.0.3, LoRa P2P điểm đến điểm
Năng lượng truyền: chế độ tăng cường tối đa + 22dBm
Độ nhạy nhận: thấp đến - 148dBm, ngân sách liên kết 170dB
Phạm vi băng thông: 7,8kHz ~ 500kHz điều chỉnh, tích hợp TCXO bình dao động tinh thể nhiệt độ bù đắp (khả năng ổn định nhiệt độ rộng)
LoRa tiêu thụ năng lượng:
22dBm Truyền: ~14.5mA
Nhận theo dõi: ~ 14.5mA
Chế độ ngủ giống như toàn bộ máy 2μA
4. Các thông số nguồn điện
Điện áp hoạt động: 2.0V ~ 3.6V (Hệ thống pin Li-ion 3.7V, không thể trực tiếp cung cấp điện 5V)
Nguồn cung cấp điện khuyến cáo: pin Li-ion 3.3V / 3.7V (đối với quản lý sạc baseboard WisBlock)
Điện ngủ: Thông thường 2,0μA (RTC timing wake-up, tối thiểu 1,2μA)
Điện cực: LoRa truyền tải điện năng đầy đủ ≈ 14,5mA, đỉnh BLE < 5mA
Cung cấp điện mở rộng baseboard: Baseboard hỗ trợ đầu vào Micro USB 5V, sạc pin Li-ion (tối đa 350mA) V. Giao diện phần cứng (Khối nối với WisBlock Base)
Serial Port: 2 kênh UART (hỗ trợ lệnh AT, truyền thông cảm biến)
I2C: Xe buýt I2C tiêu chuẩn, tương thích với cảm biến nhiệt độ và độ ẩm, cảm biến oxy, cảm biến áp suất
SPI: SPI tốc độ cao (có thể được kết nối với Flash, hiển thị)
ADC: Nhiều đầu vào tương tự 12 bit (gọi điện áp pin, cảm biến tương tự)
GPIO: I/O kỹ thuật số đa mục đích chung, báo thức gián đoạn bên ngoài
USB: Micro-AB USB tốc độ đầy đủ, được sử dụng để lập trình, nhật ký cổng hàng loạt, OTG
Trình gỡ lỗi: giao diện gỡ lỗi tải về SWD
NFC mở rộng: thông qua mô-đun IO, NFC pin RAKwireles...
VI. Kích thước cơ khí và môi trường
Kích thước: 20mm × 30mm, độ dày khoảng 3mm
Trọng lượng: ≈4g (không bao gồm ăng-ten)
Cài đặt: 2 lỗ cài đặt Φ1,5mm, vít được gắn trên cơ sở WisBlock
Nhiệt độ hoạt động: -40 °C ~ +85 °C
Nhiệt độ lưu trữ: -40 °C ~ + 85 °C
Độ ẩm: 0 ~ 95% RH không ngưng tụ
VII. Phần cứng và phương pháp phát triển
RAK4631 (Phần gốc): Arduino BSP, PlatformIO, phát triển Zephyr RTOS
RAK4631-R: RUI3 cài đặt trước firmware mã thấp, hỗ trợ các lệnh AT, phát triển phụ API, BLE / USB / UART đều có thể phát hành các lệnh AT
OTA: Hỗ trợ nâng cấp không dây BLE, nâng cấp firmware USB
Chứng nhận: Chứng nhận tuân thủ FCC/CE/RoHS RAKwireles...
VIII. Các kịch bản ứng dụng điển hình


Thông số kỹ thuật:
