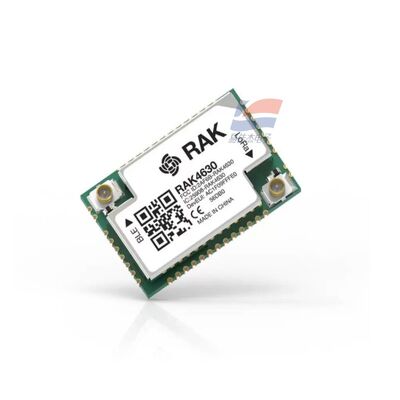

YJJ RAK4630 NRF52840 SX1262 Được sử dụng cho LoRaWAN là LoRa+Bluetooth Module

Mô tả sản phẩm:

YJJ RAK4630 NRF52840 SX1262 Được sử dụng cho LoRaWAN là Mô-đun LoRa+Bluetooth

Đặc trưng:

Định vị cơ bản
RAK4630 là mô-đun chế độ kép gắn trên bề mặt SMT kiểu tem, có nRF52840 bên trong (điều khiển chính BLE5.0) + đài SX1262 LoRa;
RAK4631 là một bo mạch hoàn thiện có đế và chip lõi là RAK4630. Các lõi phần cứng của cả hai đều giống hệt nhau, chỉ có bao bì / đế là khác nhau. RAKwireles.... .
Phần sụn RUI3 AT được cài đặt sẵn mặc định hỗ trợ cổng nối tiếp/Bluetooth Low Energy (BLE) để gửi lệnh AT mà không cần biên dịch và phát triển phức tạp.
1. MCU điều khiển chính (Lõi BLE nRF52840)
Lõi: ARM Cortex-M4F 32 bit, với FPU phần cứng cho các hoạt động dấu phẩy động
Tần số: 64 MHz
Bộ nhớ: Flash 1MB + RAM 256KB
Bảo mật: Phần cứng CryptoCell, với mã hóa AES/ECDH/SHA
Thiết bị ngoại vi: RTC 32,768kHz, cuộn dây NFC-A, USB2.0 tốc độ đầy đủ
2. Thông số đài Bluetooth BLE 5.0 (2.4GHz)
Chuẩn giao thức: BLE5.0, hỗ trợ BLE Mesh, Tầm xa (khoảng cách xa), tốc độ cao 2Mbps, NFC-A
Dải tần: 2402~2480 MHz
Công suất truyền: -20dBm ~ +4dBm, có điều chỉnh bước 4dB
Độ nhạy thu:
1Mbps: -95dBm
Chế độ tầm xa 125kbps: -103dBm
Tốc độ bánh răng: 2Mbps / 1Mbps / 500kbps / 125kbps
Giao diện ăng-ten: Ổ cắm IPEX4 kép (ăng-ten BLE độc lập, ăng-ten LoRa độc lập, trở kháng 50Ω)
Mức tiêu thụ điện năng BLE điển hình
Phát sóng TX (0dBm) ≈ 4,8mA
Tiếp nhận dự phòng ≈ 1mA
Chế độ ngủ sâu của toàn bộ thiết bị 2.0~4.23μA (đánh thức RTC)
3. Đài phát thanh LoRa SX1262 (Đường dài dưới GHz)
Phân biệt phiên bản ban nhạc
RAK4630 (L): 433~470 MHz (CN470 trong nước)
RAK4630(H): 779~923 MHz (EU868/US915/AS923)
Giao thức: LoRaWAN 1.0.3, LoRa P2P điểm-điểm
Công suất truyền: Boost lên tới + 22dBm
Độ nhạy thu: Tối thiểu - 148dBm, tổng ngân sách liên kết 170dB
Băng thông: Có thể điều chỉnh từ 7,8kHz đến 500kHz, với bộ dao động tinh thể bù nhiệt độ TCXO có độ chính xác cao tích hợp
Tiêu thụ điện năng LoRa: Truyền toàn bộ công suất ≈ 14,5mA, thu liên tục ≈ 14,5mA
4. Thông số nguồn điện
Điện áp hoạt động: 2.0V ~ 3.6V (hệ thống pin lithium 3.7V, - nguồn trực tiếp 5V)
Nguồn điện khuyến nghị: Pin lithium 3,3V LDO / 3,7V
Dòng ngủ: Thông thường 4,23μA, tối thiểu 2,0μA (thời gian đánh thức RTC)
Dòng điện cực đại: Truyền toàn bộ công suất LoRa ≈ 14,5mA, đỉnh BLE < 5mA
USB: VBUS 5V chỉ dùng để lập trình, gỡ lỗi nguồn điện, không dùng để cấp nguồn lâu dài cho toàn bộ thiết bị
5. Giao diện phần cứng (Tem 44Pin)
Cổng nối tiếp: 2 UART phần cứng (Lệnh AT, giao tiếp cảm biến)
I2C: 2 nhóm I2C, tương thích với cảm biến oxy LOX-02, cảm biến áp suất MPXHZ6115
SPI: SPI tốc độ cao (Flash ngoài, màn hình)
ADC: 3 đầu vào analog 12 bit (điện áp pin, bộ cảm biến analog)
GPIO: 8 IO đa năng, hỗ trợ đánh thức ngắt bên ngoài
USB: Bộ tín hiệu Micro USB
NFC: Đầu ra chân ăng-ten NFC
Gỡ lỗi: Giao diện gỡ lỗi tải xuống SWD
6. Kích thước cơ học và môi trường
Hình thức: Tem module gắn bề mặt SMT Kích thước: 15mm × 23mm × 3 mm
Ghim: Miếng đệm bưu chính 44 chân, hàn gắn bề mặt
Nhiệt độ hoạt động: -40oC ~ + 85oC
Nhiệt độ bảo quản: -40oC ~ +85oC
Độ ẩm: 0 - 95% RH, không ngưng tụ
VIII. Phần sụn và phát triển
Firmware mặc định: RUI3, tập lệnh AT đầy đủ chức năng (có thể gửi UART/BLE/USB)
Phát triển thứ cấp: Hỗ trợ API Arduino, PlatformIO, RUI3 cho phần sụn tùy chỉnh
Nâng cấp OTA: OTA không dây BLE, ghi cục bộ USB
Chứng nhận: Tuân thủ CE, FCC, RoHS, KC
Ứng dụng điển hình
Các nút cảm biến chạy bằng pin (kết hợp với cảm biến oxy/áp suất), giám sát nhà kính nông nghiệp, thu thập năng lượng thấp công nghiệp, thiết bị cầm tay cầm tay, cấu hình cục bộ của điện thoại di động BLE + tải lên đường dài LoRa, nút phụ cổng năng lượng thấp IoT
