YJJ RAK5146 PiHAT Concentrator Module phù hợp với LoRaWAN để thu thập dữ liệu cảm biến

Mô tả sản phẩm:

Mô-đun tập trung YJJ RAK5146 PiHAT Thích hợp cho LoRaWAN để thu thập dữ liệu cảm biến

Đặc trưng:

I. Danh sách thành phần
Bộ tiêu chuẩn bao gồm:

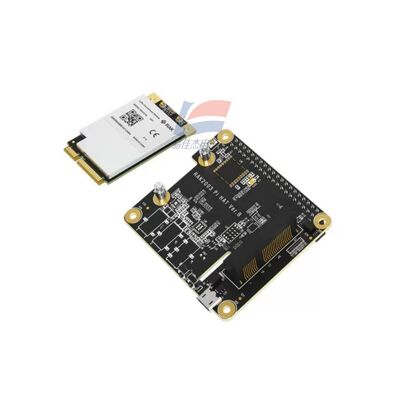

Mô-đun bộ tập trung RAK5146 mPCIe LoRa (băng cơ sở SX1303)

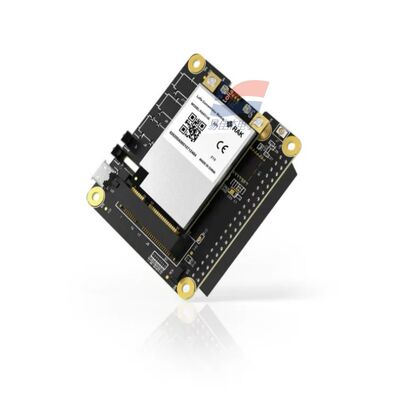

Bảng chuyển đổi PiHAT RAK2287/RAK5146 (Raspberry Pi 40Pin HAT)
Anten tích hợp MHF LoRa
Ăng-ten GPS MHF (có phiên bản GPS đi kèm)
Trụ đồng, bộ vít cố định
II. Thông số phần cứng của PiHAT Adaptor Board
1. Các mẫu Raspberry Pi tương thích
Raspberry Pi 3B+/4B (đầu pin tiêu chuẩn 40Pin), không tương thích với Pi Zero/5 (chênh lệch nguồn điện/pin)
2. Giao diện và nguồn điện
Ổ cắm cái: GPIO tiêu chuẩn 40Pin Pi
Khe cắm: 52Pin Mini PCIe (chèn thẳng cho mô-đun RAK5146)
Chuyển đổi nguồn: DC-DC tích hợp, đầu vào Raspberry Pi 5V thành 3,3V cho mô-đun tập trung
Liên kết truyền thông: SPI (truyền dữ liệu), UART (cổng nối tiếp GPS), GPIO (điều khiển đặt lại / chờ, đồng bộ hóa thời gian PPS)
3. Thông số kỹ thuật cơ khí
Kích thước: 65mm × 55mm × 18mm
Trọng lượng: 22,7g
Lắp đặt: 4 trụ đồng xếp chồng lên nhau trên Raspberry Pi
III. Thông số mô-đun bộ tập trung Core RAK5146 SX1303
1. Lõi vô tuyến băng tần cơ sở
Chip chính: Dải cơ sở cổng Semtech SX1303 LoRa + 2 miếng mặt trước SX1250 RF
Khả năng giải điều chế kênh:
Trình phát hiện gói LoRa 8 × 8 kênh
Giải điều chế 8 kênh SF5~SF12, giải điều chế 8 kênh SF5~SF10
1 giải điều chế LoRa tốc độ cao (125/250/500kHz) + 1 giải điều chế FSK
Giải điều chế song song lên đến 16 gói dữ liệu đầu cuối cùng một lúc
2. Hiệu suất RF
Công suất truyền: Tối đa 27dBm
Độ nhạy thu: -139dBm @ SF12, BW125kHz
Hỗ trợ các dải tần toàn cầu (chọn phiên bản tương ứng khi đặt hàng):
CN470 (trong nước 433/470), EU868, US915, AS923, AU915, KR920, IN865, RU864
Giao diện ăng-ten: 2 ổ cắm UFL/MHF (ăng-ten LoRa + ăng-ten GPS)
Các chức năng tùy chọn: giám sát kênh LBT, dấu thời gian Fine Timestamp có độ chính xác cao
3. GPS (phiên bản tùy chọn)
GNSS đa chế độ ZOE-M8Q tích hợp, xuất xung PPS thứ hai để đồng bộ hóa và định vị thời gian cổng
4. Cung cấp điện
Điện áp mô-đun: 3.0V ~ 3.6V (điển hình 3.3V)
Tiêu thụ điện năng trong quá trình truyền: 510~515mA
Tiêu thụ điện năng khi nhận ở chế độ chờ: 70~100mA
Nhiệt độ hoạt động: -40oC ~ + 85oC
5. Giao diện truyền thông
Bộ sản phẩm tương thích với PiHAT cho giao diện SPI; Ngoài ra còn có phiên bản USB RAK5146 để lựa chọn
6. Hình thức
Kích thước card chuẩn PCIe Mini, độ dày 5.5mm
IV. Triển khai phần mềm và cổng
Hình ảnh được biên dịch trước chính thức: Dựa trên hệ thống Raspbian, LoRa Packet Forwarder tích hợp
Nền tảng tích hợp: ChirpStack, TTN/TTI, Cloud LoRa, Huawei Cloud IoT, v.v.. Máy chủ LoRaWAN tiêu chuẩn Phương thức triển khai: Ghi image vào thẻ SD, đăng nhập SSH để định cấu hình dải tần và địa chỉ máy chủ
Đồng bộ hóa thời gian: Định giờ phần cứng GPS PPS, không có GPS, sử dụng mạng NTP để đồng bộ hóa
V. Các kịch bản ứng dụng điển hình
Khu công viên/nhà kính/nhà máy Cổng địa phương LoRaWAN
Thu thập dữ liệu cảm biến (được ghép nối với các nút RAK4630/4631
