Mô-đun giao tiếp đường dây điện (PLC) YJJ WisLink PLC LX200V30 cho mạng lai PLC + LoRa

Mô tả sản phẩm:

Bảng đánh giá YJJ WisLink PLC LX200V30 - Mô-đun Truyền thông Đường dây Điện (PLC) cho mạng lai PLC + LoRa

Đặc trưng:

I. Tổng quan về sản phẩm
1. Mô-đun lõi LX200V30
SoC điều khiển chính: Chip vận chuyển đường dây điện băng thông rộng Qualcomm QCA7420
Phương pháp điều chế: Ghép kênh phân chia tần số trực giao OFDM
Giao thức chuẩn: IEEE1901, HomePlug AV International Universal PLC Broadband Standard
Phương tiện truyền dẫn: Đường dây điện, Đôi xoắn, Cáp đồng trục, cả ba phương tiện đều tương thích
Companion EVB: Bảng đánh giá WisPLC PRO (LX200V30 EVB), được sử dụng để thử nghiệm nhanh, phát triển nguyên mẫu và xác minh giải pháp
II. Thông số hiệu suất RF & Truyền thông
Tốc độ lớp vật lý
Tốc độ PHY tối đa: 500Mbps; Thông lượng kinh doanh thực tế Khoảng 400~460Mbps (RAKwireles...)
Dải tần hoạt động
2 ~ 68 MHz (Tương thích với băng tần truyền hình có dây CATV, không bị nhiễu); Thường khuyến nghị 2~30 MHz để giảm nhiễu (Rakwireles...)
Khoảng cách truyền (Môi trường nối dây lý tưởng)
Đường dây điện xoay chiều: Tối đa 300m
Cáp xoắn đôi (Đường dây điện thoại/Cáp mạng): Tối đa 600m
Cáp đồng trục: Tối đa 2000m (RAKwireles...)
Khả năng cấu hình mạng
Có thể gắn tối đa 7 mô-đun LX200V30 một mạng, kết nối mạng tự động, sẵn sàng bật cấu hình không
Mã hóa bảo mật
Mã hóa phần cứng AES 128-bit tích hợp để ngăn chặn nghe lén, giả mạo dữ liệu (RAKwireles...)
Chống nhiễu
Khả năng tương thích điện từ C4 cấp công nghiệp, tương thích với Bộ biến tần, Máy hàn, Động cơ, v.v. Độ trễ trễ thấp <1,8ms
III. Thông số kỹ thuật mô-đun phần cứng (Mô-đun LX200V30)
Kích thước: 40mm × 30 mm, Mô-đun ghim tem tiêu chuẩn
Xe buýt giao diện
Giao diện Ethernet MII (Kết nối với MCU/PHY)
Tiêu đề pin tiêu chuẩn 2,54mm để cung cấp điện, GPIO, đèn báo trạng thái
Yêu cầu cung cấp điện (Phía mô-đun)
Nguồn điện kép: 3,3V DC (Lõi chip) + 12V DC (Biến áp truyền động dòng PLC), Cả hai phải được cấp nguồn cùng lúc
Chỉ báo trạng thái GPIO
PWR: Đèn báo nguồn
ETH: Liên kết Ethernet / Nhấp nháy dữ liệu
PLC: Liên kết đường dây điện / Nhấp nháy dữ liệu
Phạm vi nhiệt độ hoạt động
Hoạt động: -40oC ~ +85oC
Lưu trữ: -40oC ~ +85oC
Tiêu thụ điện năng
Chế độ chờ: Khoảng 120mA; Truyền tải đầy tải: 220~280mA; Đề nghị tải cao thêm tản nhiệt

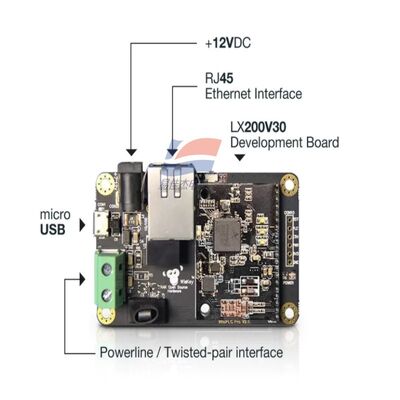

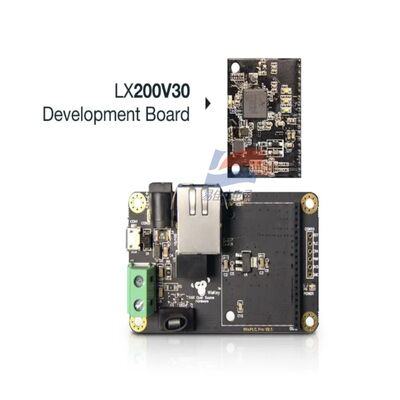

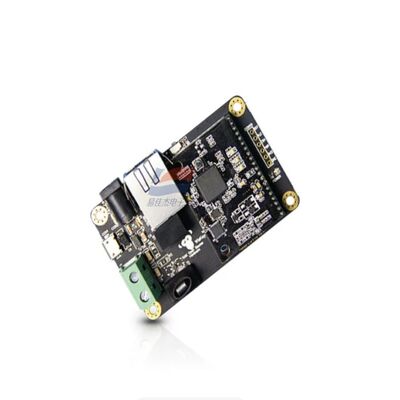

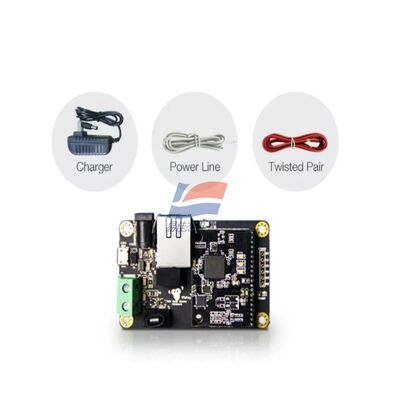

IV. Cấu hình hoàn chỉnh của Bảng đánh giá EVB LX200V30 (Bảng cơ sở WisPLC PRO)
1. Giao diện cấp nguồn (Hai phương thức cấp nguồn)
Ổ cắm dòng điện trực tiếp DC: Đầu vào bộ chuyển đổi DC 12V (Khuyến nghị)
Micro USB 5V: Chỉ gỡ lỗi nguồn điện, không thể điều khiển toàn bộ nguồn PLC
Mạch tăng cường tích hợp trên bo mạch cơ sở, tự động tạo ra nguồn điện kép 3,3V + 12V theo yêu cầu của mô-đun
2. Giao diện kinh doanh bên ngoài
Cổng RJ45 Gigabit Ethernet: Kết nối với máy tính, Gateway, RAK4630/4631 LoRa Node
Khối đầu cuối màu xanh lá cây: Đầu ra khớp nối đường dây điện (Kết nối nguồn điện 220V / Bus DC điện áp thấp)
Cặp xoắn dành riêng, ổ cắm hàn cáp đồng trục, có thể kiểm tra trực tiếp việc truyền đa phương tiện
3. Giao diện gỡ lỗi
Cổng nối tiếp UART: Công cụ dòng lệnh wislink-cli, Xem chất lượng liên kết, Sửa đổi dải tần, Nâng cấp chương trình cơ sở OTA
Dip Switch: Chuyển đổi nhanh dải tần PLC, Chế độ kết nối mạng
Đèn LED tích hợp ba màu: Hiển thị thời gian thực về trạng thái liên kết nguồn, Ethernet, đường dây điện
4. Bảng đánh giá kích thước cơ học PCB: Khoảng 75mm × 50mm, có 4 lỗ cố định lắp đặt kích thước Φ3
Kịch bản ứng dụng điển hình
Khu công nghiệp: Thay thế cáp nguồn ban đầu bằng cáp mạng và sử dụng mạng lai PLC + LoRa (với cổng RAK4630/RAK5146)
Trạm quang điện/sạc: Truyền dữ liệu tốc độ cao cho bus DC
Giám sát an ninh: Sử dụng nguồn điện chính của tòa nhà để truyền video camera độ phân giải cao
Tòa nhà thông minh, giám sát năng lượng, đồng hồ thông minh, mạng thiết bị y tế
Phát triển nguyên mẫu thiết bị: Thẩm định nhanh giải pháp truyền thông đường dây điện sử dụng bảng đánh giá EVB
