Thông tin chi tiết sản phẩm:
|
| Nghị quyết: | 16-bit | Tốc độ thấp 8SPS: | tối ưu để giảm tiếng ồn nguồn điện |
|---|---|---|---|
| Điện áp nguồn: | 2.0V ~ 5.5V | Chế độ chuyển đổi liên tục: | điển hình 150μA |
| Tiêu thụ điện năng điển hình: | 0,3mW | Dải điện áp analog đầu vào: | 0V ~ VDD |
| X2QFN-10 (IRUGR): | 2,0mm × 1,5mm × 0,4mm | SOT-10 (DYN): | 2,9mm × 2,8mm × 0,6mm |
| Làm nổi bật: | YJJ ADS1115 Mô-đun ADC 16 bit,bộ chuyển đổi analog sang kỹ thuật số có độ chính xác cao,bảng phát triển ADC 4 kênh |
||
Mô tả sản phẩm:

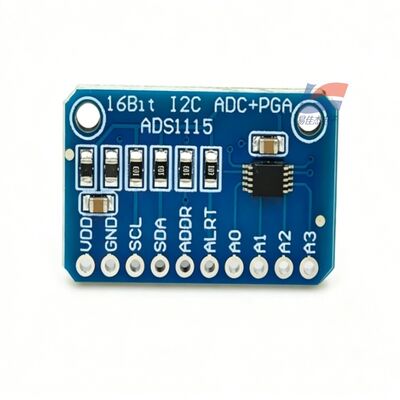

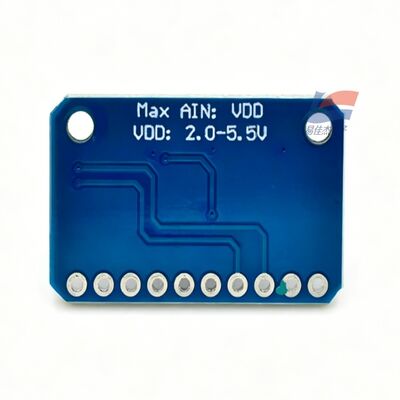

YJJ ADS1115 16-bit Converter cao độ chính xác từ analog sang số ADC Development Board Module 4 Channels
Đặc điểm:
Độ phân giải: 16 bit, không mất dữ liệu
Điện áp tối thiểu LSB (PGA = 16, FS = ± 0,256V): 8μV
Không tuyến tính tích hợp INL: ±0,5 LSB
Tỷ lệ từ chối CMRR chế độ thông thường: DC điển hình 100dB, tần số mạng 50/60Hz 105dB (chế độ 8SPS tốc độ thấp)
Di chuyển nhiệt độ tăng: 5 ~ 7 ppm/°C
Cấu hình tham chiếu nội bộ có độ trôi thấp, không cần nguồn tham chiếu bên ngoài
8 SPS / 16 SPS / 32 SPS / 64 SPS / 128 SPS (bên định) / 250 SPS / 475 SPS / 860 SPS (tối đa)
Tốc độ thấp 8SPS: tối ưu để ngăn chặn tiếng ồn của mạng lưới
Tốc độ cao 860SPS: thu thập tín hiệu động nhanh
VIII. Các thông số cung cấp điện
Điện áp nguồn cấp điện (đồng điện áp tương tự như analog / kỹ thuật số): 2.0V ~ 5.5V, tương thích với máy vi điều khiển 3.3V / 5V
Dòng điện hoạt động:
Chế độ chuyển đổi liên tục: 150μA điển hình
Chế độ ngủ chuyển đổi đơn: tắt điện tự động khi hoàn thành chuyển đổi, tiêu thụ điện trung bình cực thấp của toàn bộ thiết bị
Tiêu thụ năng lượng điển hình: 0,3mW
Phạm vi điện áp tương tự đầu vào: 0V ~ VDD (một đầu)
IX. Giao diện số I2C
Khả năng tương thích I2C tiêu chuẩn, tốc độ tối đa 400kHz
4 địa chỉ có thể chọn phần cứng (pin ADDR kết nối với công tắc VDD / GND / SDA / SCL), tối đa 4 chip ADS1115 có thể được kết nối trên một bus duy nhất
Cấu hình so sánh kỹ thuật số tích hợp: ngưỡng trên và dưới có thể điều chỉnh, đầu ra ngắt pin ALERT, đánh thức MCU khi kích hoạt quá điện áp / dưới điện áp
X. Kích thước bao bì (3 loại gắn bề mặt phổ biến)
X2QFN-10 (IRUGR): 2.0mm × 1.5mm × 0.4mm, khối lượng cực nhỏ, có thể đeo / cảm biến vi mô
SOT-10 (DYN): 2,9mm × 2,8mm × 0,6mm, gắn bề mặt chung
VSSOP-10 (IDGSR): 3.0mm × 4.9mm, thân thiện với hàn bằng tay
XII. Môi trường hoạt động
Nhiệt độ hoạt động: -40 °C ~ + 125 °C
Nhiệt độ lưu trữ: -60 °C ~ + 150 °C
Độ ẩm: 0 ~ 95% RH, không có ngưng tụ
Phù hợp với RoHS
XIII. Các chức năng chính được tích hợp
Điện áp tham chiếu nội bộ chính xác cao
Máy dao động đồng hồ nội bộ, không cần tinh thể bên ngoài
PGA gia tăng có thể lập trình, bao gồm tín hiệu microvolt đến 5V rộng
MUX đa phương analog 4 kênh
So sánh điện áp kỹ thuật số + đầu ra ngắt
Chế độ tiết kiệm năng lượng chuyển đổi đơn, ưa thích cho các nút chạy bằng pin
Thông số kỹ thuật:
| Cung cấp điện | DC19.2 ~ 28.8V |
| Sản lượng | SPDT (Thông thường mở + Thường đóng) |
| Khả năng liên lạc | 1A/250VAC |
| Tiêu thụ năng lượng | ≤ 80mA |
| Kết nối | M12 × 1 5Pin Đặt thẳng |
