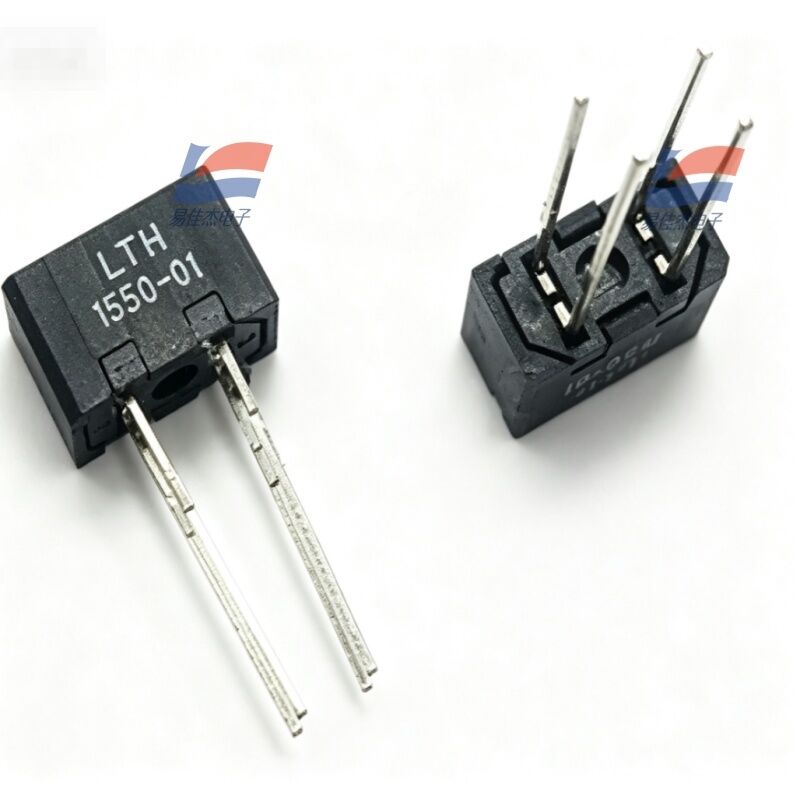

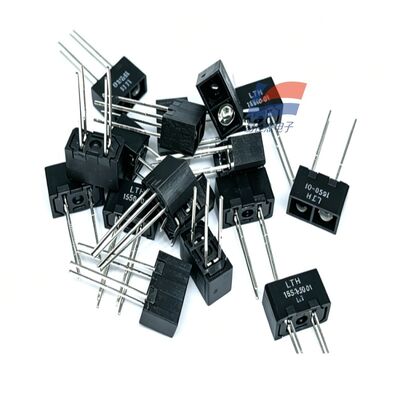

YJJ LTH-1550-01 Bộ cảm biến quang điện Chuyển đổi quang điện Chuyển đổi quang điện phản xạ

Mô tả sản phẩm:

Cảm biến quang điện YJJ LTH-1550-01 - Công tắc quang điện - Công tắc quang điện phản xạ - Dùng trong thiết bị tự động

Đặc trưng:

I. Thông tin cơ bản về sản phẩm
Thương hiệu: LITEON (nhà máy gốc Đài Loan)
Model: LTH-1550-01
Loại: Cảm biến quang điện phản xạ (Bộ ngắt quang điện phản xạ)
Đóng gói: DIP4 Surface Mount 4 chân, khoảng cách 2,54mm tiêu chuẩn
Khoảng cách cảm biến tiêu chuẩn: 3,81mm (Phạm vi phát hiện tối ưu)
Chứng nhận: Tuân thủ tiêu chuẩn môi trường RoHS, phù hợp với ngành điện tử công nghiệp/tiêu dùng
II. Nguyên tắc cấu trúc bên trong
Tích hợp hai thành phần trong một đơn vị:
Đèn LED phát hồng ngoại 940nm (Đèn hồng ngoại phát ra)
Transistor quang NPN (Nhận ánh sáng hồng ngoại phản xạ)
Cửa sổ phát và thu được bố trí cùng hướng và cạnh nhau. Khi một vật thể đi vào phạm vi phát hiện 3,81mm, ánh sáng hồng ngoại được phản chiếu đến ống thu, bóng bán dẫn dẫn điện, mức độ thay đổi, đạt được khả năng phát hiện sự hiện diện không tiếp xúc. Lớp vỏ màu đen có cấu trúc che nắng, chống nhiễu ánh sáng lạc của môi trường.
III. Thông số điện lõi
Giới hạn giá trị xếp hạng
Bàn
Thông số kỹ thuật
Dòng chuyển tiếp LED nếu tối đa 60mA
LED ngược điện áp Vr 5V
LED Forward Drop Vf Điển hình 1.2V
Phototransistor Collector Ic hiện tại tối đa 20mA
Điện áp Collector-Emitter Vceo 30V
Nhiệt độ hoạt động -25oC ~ +85oC
Nhiệt độ bảo quản -55oC ~ +110oC
Đặc tính điện
Tỷ lệ chuyển khoản hiện tại CTR: 50% ~ 600%
Tốc độ phản hồi nhanh, thích hợp đếm tốc độ cao, phát hiện vị trí
Đầu ra vòng lặp mở NPN Collector, có thể được ghép nối trực tiếp với bộ vi điều khiển chip đơn IO
IV. Định nghĩa 4 chân (Ký tự in được xem từ bên dưới, Ghim từ trái sang phải)
Chân 1: Cực dương LED (LED+)
Chân 2: LED Cathode (LED-/GND)
Chân 3: Bộ phát Phototransistor (E, GND mặt đất chung)
Chân 4: Bộ thu phototransistor (C, Đầu ra tín hiệu)
Sơ đồ nối dây đơn giản (ESP32 / Bộ vi điều khiển đơn chip)
LED + Đã kết nối với Điện trở giới hạn dòng điện 220Ω đến 3,3V/5V; LED - Đã kết nối với GND
Phototransistor E được kết nối với GND; Bộ thu C được kết nối với IO bằng cách kéo điện trở 10K
Khi một đối tượng đến gần, IO sẽ phát ra mức thấp; không có đối tượng nào ở cấp độ cao
V. Ưu điểm cốt lõi của sản phẩm
Tích hợp hiệu chuẩn tại nhà máy, không cần điều chỉnh thủ công đường dẫn ánh sáng, plug-and-play
Không có tiếp điểm cơ học, tuổi thọ vượt xa các công tắc vi cơ cơ học
Kích thước nhỏ gọn, gắn trên bề mặt PCB, thích hợp lắp đặt bên trong các thiết bị nhỏ
Vỏ màu đen, không kích hoạt khi chiếu sáng trong nhà, ánh sáng tự nhiên yếu
Phạm vi nhiệt độ hoạt động rộng, tương thích với các thiết bị công nghiệp, thiết bị văn phòng, đồ gia dụng nhỏ
VI. Kịch bản ứng dụng điển hình
Thiết bị văn phòng: Phát hiện giấy, đếm giấy, phát hiện kẹt giấy trong máy in/máy photocopy
Thiết bị tự động hóa: Phát hiện sự hiện diện và vắng mặt, phát hiện vị trí giới hạn của dây chuyền lắp ráp nhỏ
Phần cứng thông minh: Phát hiện cửa thùng chứa, phát hiện mở nắp thùng rác, phát hiện mức chất lỏng đơn giản
Thiết bị tài chính: ATM, máy tính tiền, nhận dạng tiền giấy, đếm hóa đơn

Thông số kỹ thuật:
