YJJ RAK19007 WisBlock Base Board Thế hệ thứ 2 - Ban đánh giá Ban phát triển mô-đun cơ sở

Mô tả sản phẩm:

YJJ RAK19007 Hội đồng cơ sở WisBlock 2nd Gen - Hội đồng đánh giá Hội đồng phát triển mô-đun cơ sở

Đặc điểm:

I. Tổng quan cơ bản
RAK19007 là bảng đánh giá phổ quát / bảng phát triển cơ sở thế hệ thứ hai của RAK WisBlock, thay thế RAK5005-O cũ. Nó là người mang toàn bộ giải pháp IoT mô-đun LoRaWAN,được sử dụng để lưu trữ bộ điều khiển lõi WisBlock, các cảm biến khác nhau, định vị GNSS, mô-đun mở rộng IO, cung cấp nguồn cung cấp điện, sạc, cổng hàng loạt và khả năng mở rộng bus.Nó là một cơ sở tiêu chuẩn cho sự phát triển nguyên mẫu nhanh chóng và các nút năng lượng thấp ngoài trời- RAKwireles... .
II. Các thông số phần cứng cốt lõi
1. Kích thước và cấu trúc vật lý

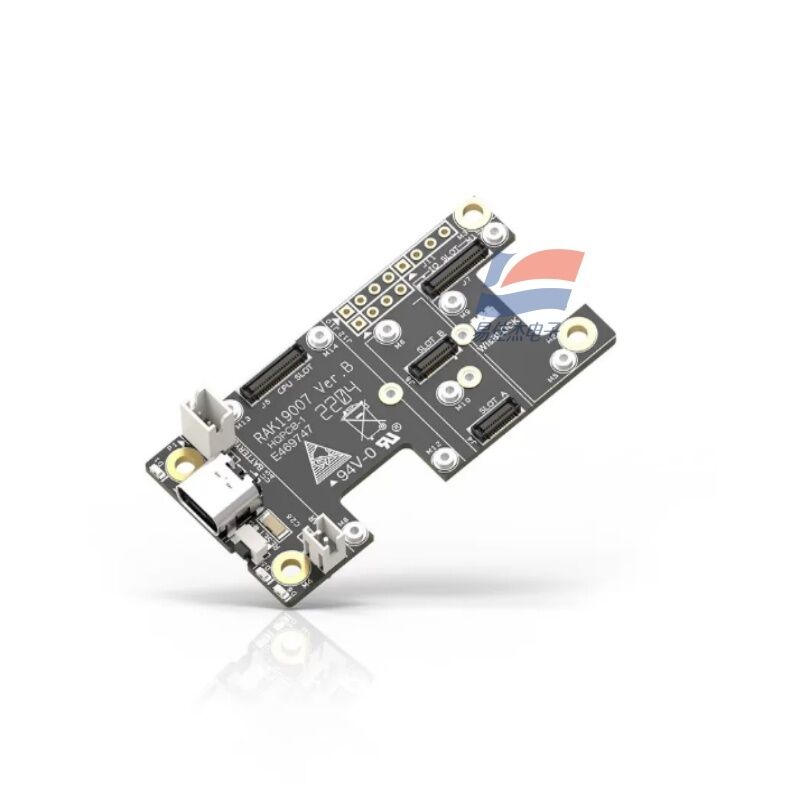

Kích thước: 60mm × 30mm, PCB nhỏ gọn siêu mỏng
Lắp đặt: 4 lỗ cố định vít M2,5, có thể được lắp đặt trực tiếp vào vỏ

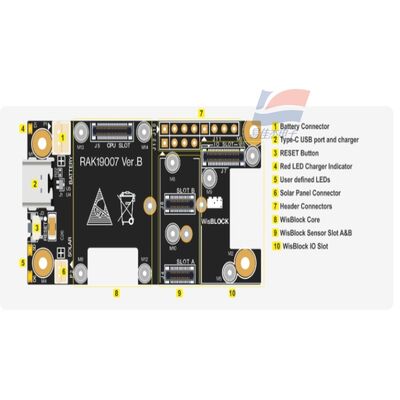

Layout khe:
Cửa khóa Cốt lõi (40Pin): 1 đường dẫn, cài đặt mô-đun cốt lõi WisBlock (như RAK4631, RAK11200, RAK3172 v.v.
Các khe cắm cảm biến A / B / C: 3 đường dẫn, hỗ trợ các mô-đun cảm biến nhỏ tiêu chuẩn 10mm (năng lượng nhiệt độ, khí, quang điện, gia tốc, vv)
Cổng D (cổng kích thước lớn): 1 đường dẫn, tương thích với mô-đun lớn 23mm (GNSS định vị RAK12500, mô-đun di động 4G/NB-IoT)
Tối ưu hóa thế hệ thứ hai: Mô-đun GNSS được chèn vào khe D không chiếm các vị trí cảm biến khác, giải quyết vấn đề xung đột không gian trong thế hệ đầu tiên.
Phương pháp lắp đặt: Mô-đun có thể được lắp đặt trên cùng và dưới cùng của tấm cơ sở theo bất kỳ hướng nào
2Hệ thống cung cấp điện (Core Advantage)
Nhiều đầu vào nguồn điện
USB-C 5V: tải xuống chương trình, gỡ lỗi cổng hàng loạt, sạc pin lithium
BAT pad: nguồn cung cấp điện pin lithium polymer đơn 3,7V
Bàn pin mặt trời: đầu vào tấm pin mặt trời 5V, tự sạc ngoài trời ngoài lưới
Thiết lập trong chip quản lý sạc pin lithium, tự động ngừng sạc khi đầy
Hai nguồn 3.3V:
VDD: cung cấp điện liên tục, cung cấp điện liên tục cho điều khiển chính lõi
3V3_S: có thể bị vô hiệu hóa phần mềm (được điều khiển bởi chân IO2), cung cấp năng lượng cho 4 khe cắm cảm biến một cách độc lập, ngắt các thiết bị ngoại vi để giảm đáng kể mức tiêu thụ điện trong khi ngủ
Lượng đầu ra tối đa là 750mA để điều chỉnh điện áp 3,3V, đáp ứng các yêu cầu cho hoạt động đồng thời của nhiều cảm biến
Tiêu thụ điện tĩnh ngủ cực kỳ thấp, phù hợp với các nút giám sát lâu dài với pin trong tự nhiên
3. Tài nguyên giao diện
USB Type-C: ghi firmware, ghi nhật ký cổng nối tiếp, sạc tất cả trong một
Pin mở rộng bên ngoài (2.54mm): dẫn nút tải xuống BOOT, nhiều GPIO, phần cứng I2C, phần cứng UART, có thể được kết nối bên ngoài với các thiết bị bên ngoài (LTH-1550-01 công tắc quang điện, rơle,hiển thị)
Nút gắn trên bảng: nút thiết lập lại, nút khởi động BOOT
Bus: bus I2C/SPI/UART thống nhất bên trong tấm cơ sở, tất cả các khe sẽ tự động liên lạc với nhau, không cần dây dẫn thủ công
4Các thông số kỹ thuật môi trường
Nhiệt độ hoạt động: -40 °C ~ + 85 °C, nhiệt độ công nghiệp
Môi trường phát triển tương thích: Arduino IDE, PlatformIO, RUI3, ESP-IDF/nRF SDK
Tiêu chuẩn bảo vệ môi trường: RoHS
III. Chức năng và sử dụng cốt lõi
1. Đánh giá nguyên mẫu Internet of Things nhanh LoRaWAN (Mục đích chính)
Kết hợp với WisBlock Core (RAK4631/RAK3172) để nhanh chóng xây dựng các nút giám sát khu vực rộng năng lượng thấp, không cần thiết kế nguồn cung cấp điện, sạc, bảng chuyển đổi cảm biến, cắm và chơi:
Giám sát môi trường: nhiệt độ, độ ẩm, áp suất không khí, CO2, kết hợp cảm biến khí
Vị trí của tài sản: D slot chèn mô-đun GNSS, được sử dụng như một máy theo dõi ngoài trời
Thu thập công nghiệp: công tắc quang điện, rung động, cổng báo cáo dữ liệu cảm biến mức độ chất lỏng
