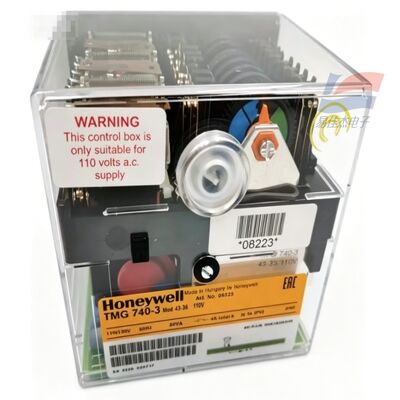

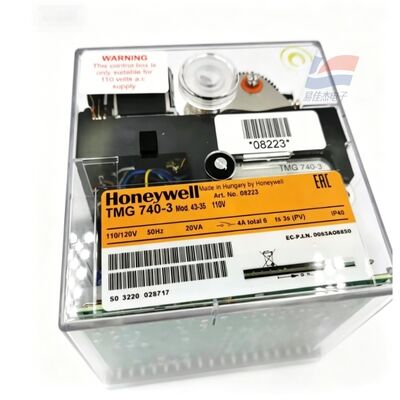

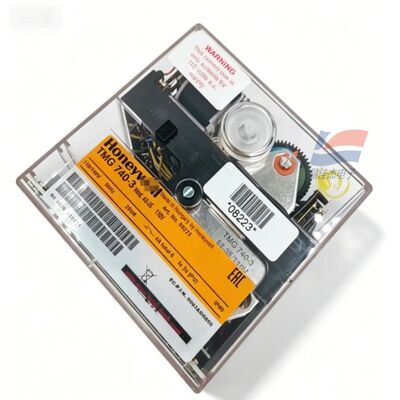

YJJ TMG740-3 TMG 740-3 Bộ điều khiển chương trình đánh lửa Satronic cho đầu đốt nhiên liệu

Mô tả sản phẩm:

YJJ TMG 740-3 Satronic Combustion Controller Controller chương trình thắp sáng cho lò đốt nhiên liệu

Đặc điểm:

I. Thông tin cơ bản về nhà máy

TMG740-3 là một bộ điều khiển đốt dầu khí hai mục đích loại khí ép công suất cao với hộp điều khiển có thể lập trình an toàn.Nó thường được gọi là một bộ điều khiển đốt cháy / bộ điều khiển chương trình thắp sáng trong ngành công nghiệp.

Phân đoạn và phân loại mô hình đầy đủ

Định dạng mô hình đầy đủ: TMG 740-3 Mod.XX-XX, trong đó Mod đại diện cho các thông số thời gian.

Mod.32-32 Số lệnh: 08211U

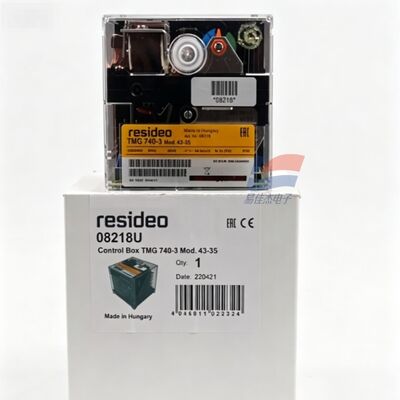

Mod.43-35 Số đơn đặt hàng: 08218U (có sẵn trên thị trường tối đa)

Mod.13-53 Số hàng: 08223U

Định vị sản phẩm

Thích hợp cho máy đốt nhiên liệu kép khí / nhiên liệu có quy định tỷ lệ, máy sưởi trực tiếp với nhiệt không khí nóng; loại máy thổi ép,phù hợp với tiêu chuẩn an toàn đốt cháy EN298 của châu Âu.

Mô tả tình trạng

II. Các thông số kỹ thuật điện và thời gian cơ bản

1Các thông số kỹ thuật nguồn điện

Điện áp hoạt động: AC220 ~ 240V (-15% ~ + 10%), 50Hz (tương thích với 40 ~ 60Hz)

Tổng tiêu thụ điện: khoảng 15VA

Fuse: 10A nhanh / 6A chậm

Điện lượng đầu ra tối đa của một đầu cuối: 4A, tổng đầu ra của máy: 6A

Mức độ bảo vệ: IP44, nhiệt độ môi trường lắp đặt: -20 °C ~ +60 °C

Tổng trọng lượng máy (bao gồm cả cơ sở): 1100g

2- Bảng tương thích phát hiện ngọn lửa (Cùng với ba loại máy phát hiện)

Phương pháp phát hiện Độ nhạy kích hoạt Giới hạn trên của khoảng cách dây điện

Máy dò ion ion hóa 1.6μA dây thông thường 50m / dây chắn 100m

ống quang tia cực tím tia cực tím 70μA dây thông thường 100m / dây chắn 200m

Các đầu dò nhấp nháy hồng ngoại IR 5μA (mức ngưỡng cho 2 đèn LED bật) Tương tự như đầu dò ion

3. Chuỗi hiệu chuẩn (Mod. 43-35 mô hình chính)

Thời gian thổi trước: 43s (hạt khí buộc với bộ giảm khí mở hoàn toàn)

Thời gian khởi động trước: cố định 3s

Khoảng thời gian phát hiện an toàn của van an toàn: 5s (cửa sổ khởi động an toàn, thời gian dừng khóa máy trong trường hợp bị hỏng)

Khóa lỗi: Mất ngọn lửa, áp suất không khí không đủ, lỗi thăm dò tia UV tất cả tự động khóa, cần phải đặt lại bằng tay

4. Cấu trúc phần cứng

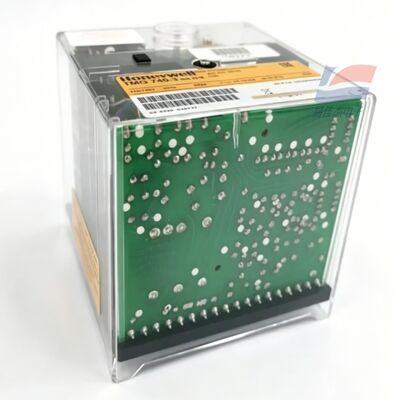

Vỏ chống cháy trong suốt, khối đầu cuối cơ sở cắm

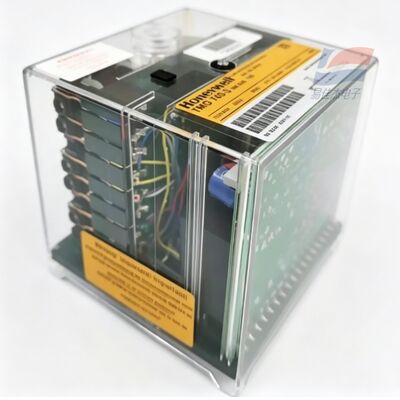

Cơ chế thời gian cam đồng bộ nội bộ, 16 công tắc cam, biến áp, chỉ báo tình trạng lỗi LED (5 mức hiển thị cường độ ngọn lửa)

Bảng phía trước với nút thiết lập lại + đèn báo hiệu báo lỗi, jumpers dưới cùng có thể được cấu hình cho công tắc áp suất không khí, logic giám sát lửa

III. Các kịch bản thiết bị có thể áp dụng

Máy đốt khí / nhiên liệu công nghiệp công suất cao, nồi hơi, máy phát hơi

Máy sấy sơn, lò sưởi không khí nóng, máy sưởi không khí trực tiếp

Thiết bị sưởi ấm công nghiệp hai giai đoạn / điều chỉnh tỷ lệ, thiết bị xử lý nhiệt lò

Đơn vị đốt khí kép bằng nhiên liệu kép
