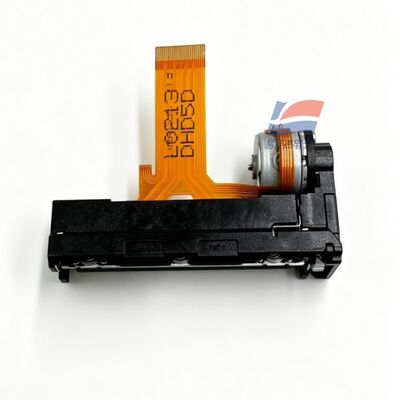

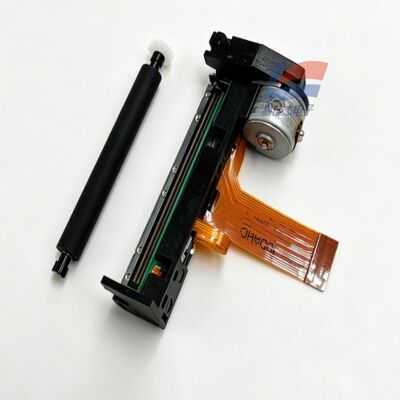

YJJ LTP02-245-13 lõi máy in nhiệt siêu mỏng 2 inch 58mm cho máy POS cầm tay

Mô tả sản phẩm:

YJJ LTP02-245-13 Lõi máy in nhiệt siêu mỏng 2 inch 58mm dành cho máy POS cầm tay

Đặc trưng:

I. Thông tin mẫu cơ bản

Mô hình: LTP02-245-13

Loại: Lõi máy in nhiệt kiểu hàng (model 2 inch siêu mỏng)

Phân biệt hậu tố: Phiên bản 13 không có công tắc phát hiện nắp mở trục giấy áp lực; chỉ có phiên bản tiêu chuẩn thiếu cảm biến quang điện thiếu giấy + đo nhiệt độ điện trở đầu in; cùng dòng LTP01 là model dày, thể tích lớn, LTP02 tập trung vào sự nhẹ nhàng và tính di động

II. Thông số kỹ thuật lõi in

Phương pháp in: In hàng ma trận điểm nhiệt

Số chấm hàng đơn: 384 chấm/hàng

Độ phân giải: Ngang 8 chấm/mm (203 dpi), dọc 16 chấm/mm

Khoảng cách: Ngang 0,125mm, dọc 0,0625mm

Chiều rộng giấy: Tiêu chuẩn 58mm (tương thích với giấy in nhiệt 57,5±0,5mm)

Chiều rộng in hiệu quả: 48mm

Độ dày giấy: Giấy in nhiệt thông thường 60~80μm

Tốc độ in tối đa: 100mm/s (model tốc độ cao trong ngành có cùng kích thước)

Điểm gia nhiệt đồng bộ tối đa: 45 điểm (tiêu thụ điện năng thấp hơn so với LTP01)

Cấu trúc nạp giấy: Nạp giấy thẳng, cơ chế nạp giấy đơn giản, cấu trúc nhỏ gọn

III. Cảm biến phát hiện tích hợp

Đo nhiệt độ đầu in: Điện trở nhiệt NTC tích hợp, bảo vệ quá nhiệt

Phát hiện thiếu giấy: Cảm biến quang điện phản chiếu

Phát hiện nắp mở trục giấy: Không có (sự khác biệt cốt lõi của phiên bản 13)

IV. Thông số nguồn điện (Nguồn điện độc lập kép)

1. Dải điện áp

Điện áp truyền động / động cơ Vp: 5,5 ~ 9,5V DC

Điện áp điều khiển logic Vdd: 3.0 ~ 3.6V DC (điển hình 3.3V)

2. Dòng điện cực đại

Dòng điện cực đại của đầu in: 2,64A (9,5V, làm nóng đồng thời 45 điểm)

Dòng điện tối đa của động cơ bước: 0,6A

Dòng chờ logic: 100mA

3. Điện trở nhiệt của đầu in: 162 ~ 198Ω (điển hình 180Ω@25oC)

4. Đấu dây: Dây linh hoạt 30Pin FPC

V. Tuổi thọ và điều kiện vận hành môi trường Tuổi thọ sử dụng

Tuổi thọ xung sưởi: ≥ 1 tỷ lần

Tuổi thọ hao mòn đường dẫn giấy: ≥ 50 km (giấy nhiệt tiêu chuẩn gốc của nhà máy)

Môi trường hoạt động: -10oC ~ +50oC, 20% ~ 85% RH (không ngưng tụ)

Môi trường lưu trữ: -20oC ~ +60oC, không ngưng tụ

VI. Kích thước và trọng lượng vật lý

Kích thước tổng thể (không bao gồm phần nhô ra của động cơ / dây): 67,3 × 18,1 × 30,0 mm

Trọng lượng tịnh của toàn bộ máy: khoảng 28g (nhẹ hơn khoảng 40% so với LTP01-245, siêu mỏng và nhẹ)

VII. So sánh lợi thế cốt lõi LTP01-245-C1

Độ dày chỉ 18.1mm, khối lượng giảm đáng kể, phù hợp với các thiết bị cầm tay

Trọng lượng tổng thể 28g, nhẹ, lựa chọn ưu tiên cho thiết bị chạy bằng pin

Số lượng điểm truy cập đồng bộ 45 điểm, dòng điện đỉnh thấp hơn, chi phí thiết kế điện năng thấp hơn

Tốc độ in cao nhất 100mm/s, nhanh hơn 75mm/s của LTP01

Nhược điểm: Cấu trúc bên trong nhỏ gọn, không phù hợp cho việc in ấn công nghiệp liên tục trong thời gian dài với cuộn giấy lớn

VIII. Thiết bị áp dụng

Máy POS di động cầm tay, máy phân tích y tế, máy ghi âm cầm tay, máy dò cầm tay, thiết bị đầu cuối bán vé xe, thiết bị đầu cuối tài chính cầm tay nhỏ, thiết bị thu gom di động công nghiệp
