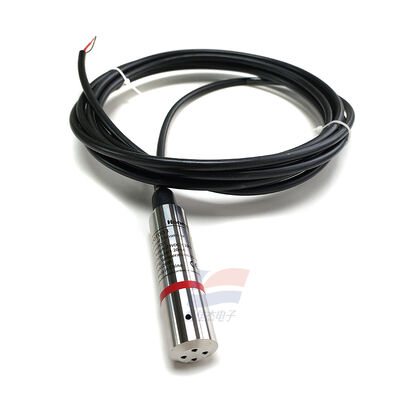

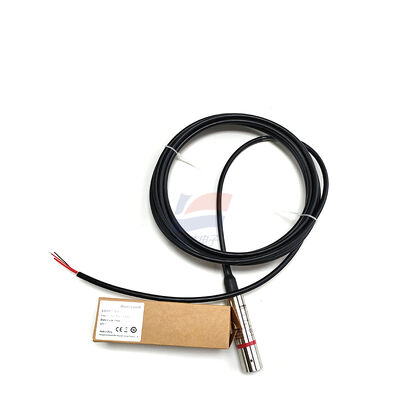

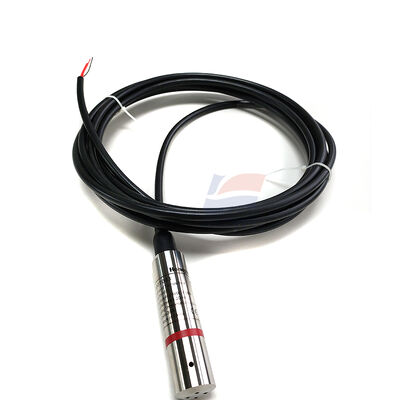

YJJ L8000T003 Máy truyền nồng độ chất lỏng loại ngâm 0-3m/ 0-30kPa

Mô tả sản phẩm:

YJJ L8000T003 Bộ truyền mức chất lỏng dạng ngâm 0-3m/ 0-30kPa Cấp nước Thoát nước Tiện ích

Đặc trưng:

I. Định nghĩa mô hình

L8000T003: Dòng L8000T, phạm vi đo mực nước 3 mét, đầu ra dòng điện 4-20mA, cảm biến mức chất lỏng áp suất tĩnh chìm.

II. Thông số kỹ thuật cốt lõi

Phạm vi đo: 0 - 3 mét cột nước (0 - 30 kPa)

Tín hiệu đầu ra: 4 - 20mA DC (tương ứng với mức chất lỏng 0 - 3 mét)

Điện áp nguồn: 15 - 28VDC (hệ thống hai dây)

Áp suất quá tải: 1,5 lần áp suất toàn thang

Lớp chính xác: ± 0,25% FS

Phi tuyến tính: ± 0,15% FS

Độ lặp lại/Độ trễ: 0,15% FS

Phạm vi nhiệt độ

Nhiệt độ trung bình: -10oC - +80oC

Nhiệt độ bảo quản: -40oC - +100oC

Tính ổn định lâu dài: 0,2% FS / năm, độ lệch hàng năm điểm 0 là tối thiểu

Cấp bảo vệ: IP68, có thể được sử dụng để ngâm dưới nước lâu dài

Vỏ + Màng cảm ứng: Inox 316

Thành phần bịt kín: Cao su nitrile (NBR), thích hợp cho nước sạch và nước thải nhẹ

Cấu hình cáp: Tiêu chuẩn = Phạm vi + 2 mét (Mẫu này có tổng chiều dài cáp là 5 mét và có thể mở rộng để tùy chỉnh)

Phương thức kết nối: Hệ thống hai dây (dây màu đen cho nguồn +, dây màu đỏ cho đầu ra tín hiệu)

Chứng nhận: tuân thủ CE

III. Nguyên tắc đo lường

Áp suất tĩnh của chất lỏng tỷ lệ thuận với chiều cao của mực chất lỏng. Màng ngăn ở đáy đầu dò chịu áp lực nước và lõi áp suất silicon khuếch tán tích hợp chuyển đổi áp suất thành tín hiệu dòng điện 4-20mA tiêu chuẩn, được kết nối trực tiếp với PLC, đồng hồ hiển thị kỹ thuật số, hệ thống DCS để chuyển đổi độ cao mực nước.

IV. Ứng dụng chính

1. Công trình cấp thoát nước (Kịch bản chính)

Giám sát liên tục mực nước các bể nước, bể lọc, hồ chứa trong công trình nước

Đo kiểm định mức bể điều hòa, bể sinh hóa, giếng thu trong nhà máy xử lý nước thải

Điều khiển khởi động-dừng tự động giếng nước ngầm, bể chứa nước phòng bơm

2. Tòa nhà HVAC

Giám sát mức chất lỏng trong các bể nước điều hòa trung tâm, bể nước giãn nở, hố thu gom, cảnh báo thiếu nước, chống tràn.

3. Đường ống thành phố

Giám sát mực nước trong các đường hầm tiện ích ngầm, giếng nước mưa, bể chứa lũ, thu thập dữ liệu mực nước cho hệ thống quản lý nước từ xa

4. Bồn công nghiệp

Đo liên tục mức chất lỏng trong thiết bị lọc nước, bể chứa nước tinh khiết, bể xử lý nước môi trường, để đạt được khả năng bổ sung nước tự động và báo động khóa liên động giới hạn trên/dưới.

5. Hệ thống phụ trợ

Kết nối trực tiếp với PLC, RTU, máy ghi không cần giấy tờ, bộ điều khiển mức để hoàn thành việc thu thập mực nước + điều khiển bơm tự động.
