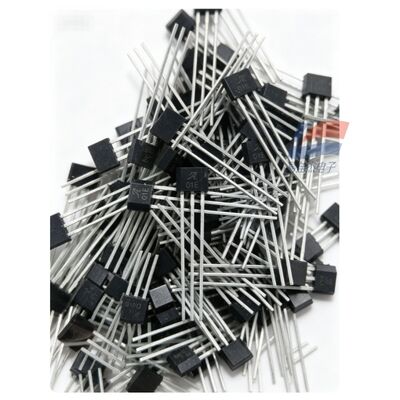

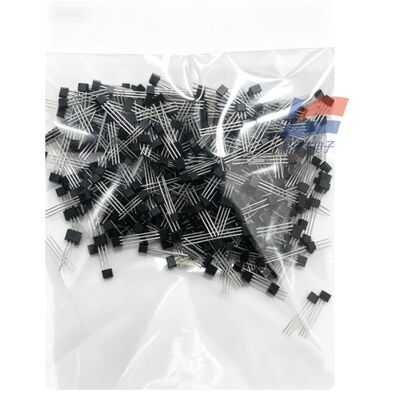

Công tắc hội trường kỹ thuật số một cực YJJ A1101EUA-T với thiết bị điện tử ô tô 01E được sàng lọc bằng lụa

Mô tả sản phẩm:

Công tắc hội trường kỹ thuật số một cực YJJ A1101EUA-T với thiết bị điện tử ô tô 01E được sàng lọc bằng lụa

Đặc trưng:

I. Thông tin cơ bản

Tên model đầy đủ: A1101EUA-T, màn lụa 01E
Đóng gói: SIP-3 3 chân xuyên lỗ (phích cắm chân dài tương đương TO92)
Loại thiết bị: Công tắc Hall một cực liên tục (đầu ra kỹ thuật số), chỉ cảm nhận cực S (cực nam) của nam châm
Tích hợp bên trong: Mạch ổn áp, phần tử Hall, bộ khuếch đại tín hiệu, bộ kích hoạt Schmitt, bóng bán dẫn đầu ra thoát nước mở NMOS
Chứng nhận: Cấp ô tô AEC-Q100, bảo vệ môi trường RoHS, chống nhiễu ESD/EMC cao, bảo vệ pin ngược
II. Thông số điện lõi (điều kiện hoạt động tiêu chuẩn 25oC)
1. Bảng đặc tính điện của nguồn điện
Thông số Thông số kỹ thuật Giá trị
Điện áp nguồn hoạt động VCC 3,8 V ~ 24 V DC (tương thích với nguồn điện ô tô / điều khiển công nghiệp 5V/12V/24V)
Điện áp chịu được tối đa ±30V (tích hợp bảo vệ kết nối ngược và bảo vệ đột biến)
Dòng điện hoạt động tĩnh điển hình 7,5 mA
Thời gian khởi động bật nguồn ≤ 4 μs, có thể phát hiện từ trường ngay khi bật nguồn
2. Bảng thông số kích hoạt từ trường (hiệu suất từ ​​trường lõi)
Thông số Giá trị điển hình Giải thích
Điểm kích hoạt công việc BOP (đóng cực S) 175Gs (17,5 mT) Đầu ra được kéo xuống mức thấp và dẫn điện khi từ trường ≥ 175Gs
Điểm phát hành BRP (nam châm ở xa) 45Gs (4,5 mT) Đầu ra bị cắt và có điện trở cao khi từ trường < 45Gs
Cửa sổ trễ từ tính BHYS 130Gs Ngăn chặn hiện tượng biến động từ trường kích hoạt không chính xác
Cực phát hiện Cực đơn, chỉ phản hồi với cực S của nam châm Cực N không có phản hồi
3. Thông số đầu ra
Cấu trúc đầu ra: N-channel open-drain (open Collector), phải sử dụng điện trở kéo lên phía trên
IOUT hiện tại chìm tối đa: 25 mA, có thể điều khiển trực tiếp đèn LED, rơle nhỏ
Giảm độ bão hòa (dẫn ở 20mA): Điển hình 215 mV, tối đa 400 mV
Dòng điện rò rỉ ngoài trạng thái: 10 μA
4. Môi trường và nhiệt độ
Nhiệt độ hoạt động: -40oC ~ +85oC (phạm vi nhiệt độ rộng cho loại xe)
Nhiệt độ bảo quản: -55oC ~ +150oC
Chất liệu đóng gói: Bao bì nhựa epoxy màu đen, chống rung và chống ẩm
III. Ưu điểm sản phẩm cốt lõi
Điện áp rộng 3,8 ~ 24V, thích hợp cho các thiết bị 5V tiêu dùng, hệ thống 24V công nghiệp, ô tô;
Hiệu chuẩn bao bì tại nhà máy giúp loại bỏ sự trôi dạt do nhiệt độ ứng suất phun, các điểm kích hoạt ổn định trong phạm vi nhiệt độ;
Phát hiện thời gian thực liên tục, không bị trễ giấc ngủ, phản ứng ngay lập tức với chuyển động của nam châm;
Tích hợp nhiều biện pháp bảo vệ: bảo vệ kết nối ngược, quá áp, ESD, EMC mạnh chống nhiễu động cơ;
Không có tụ điện bypass bên ngoài, mạch cực kỳ đơn giản;
Bao bì SIP chốt dài DIP, thuận tiện cho việc hàn thủ công, sản xuất plug-in;
Trạng thái rắn không có tiếp xúc cơ học, tuổi thọ gấp hàng tỷ lần, không bị mài mòn, không phát ra tia lửa.
IV. Mục đích ứng dụng cụ thể
1. Điện tử ô tô (các kịch bản chính dành cho ô tô)
Phát hiện vị trí ghế ngồi, phát hiện đóng cửa/cửa sau/khóa cửa sổ;
Cảm biến chuyển số hộp số, giới hạn vị trí chân ga/bướm ga;
Cần gạt nước, giới hạn hành trình cửa sổ trời, súng sạc năng lượng mới phát hiện tại chỗ.
2. Thiết bị tự động hóa công nghiệp
Xi lanh/van điện từ piston tại chỗ công tắc giới hạn nam châm;
Đai cưa, bộ đếm tốc độ quay con lăn, phát hiện sự hiện diện của phôi kim loại;
Cửa tủ, báo động đóng cửa từ bảo vệ an toàn;
Quạt, động cơ rôto thu thập tốc độ quay, đếm xung.
3. Thiết bị gia dụng và Nhà thông minh
Phát hiện từ tính nắp cửa máy giặt, phát hiện công tắc cửa tủ lạnh;
Máy hút bụi va chạm cảm ứng từ, phát hiện tại chỗ bình chứa nước/hộp bụi;
Lọc nước tại chỗ, phát hiện đóng nắp nồi cơm điện;
Khóa cửa thông minh hút nam châm cảm biến tại chỗ.
4. Điện tử tiêu dùng, Thiết bị đo đạc
Nắp lật sạc dự phòng, phát hiện đánh thức mở ngăn tai nghe Bluetooth;
Đóng nắp máy in, máy quét, nhận dạng hộp tiêu hao tại chỗ;
Đồng hồ đo lưu lượng, đồng hồ nước/đồng hồ đo khí đếm xung từ;
Dụng cụ cầm tay ngăn chứa pin nhận dạng hút từ tính.
5. Bảo mật và lưu trữ
Báo động cửa từ, tủ đựng đồ, giám sát tình trạng cửa an toàn;
Dây chuyền lắp ráp vật liệu có cảm ứng từ, đếm phân loại.
