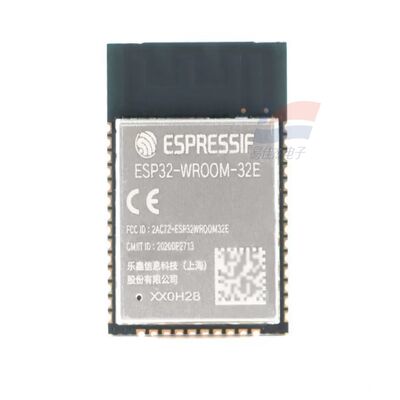

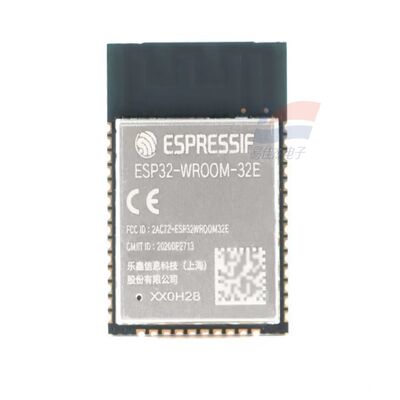

YJJ ESP32-WROOM-32E Mô-đun MCU WiFi và Bluetooth hai lõi - Mô-đun không dây LoT

Mô tả sản phẩm:

Mô-đun MCU lõi kép WiFi & Bluetooth YJJ ESP32-WROOM-32E - Mô-đun không dây IoT

Đặc trưng:

ESP32: Chip điều khiển chính LX6 lõi kép thế hệ đầu tiên

WROOM-32: Dòng mô-đun không dây tiêu chuẩn

E: Silicon tối ưu hóa V3 (thay thế 32D cũ, sửa lỗi phần cứng, nâng cấp RF và bảo mật)

Ăng-ten: Ăng-ten PCB tích hợp; hậu tố UE = với ổ cắm ăng-ten ngoài U.FL

Phiên bản flash: N4 (4MB) / N8 (8MB) / N16 (16MB)

Phiên bản R2 tùy chọn: PSRAM 2 MB tích hợp, phù hợp cho bộ nhớ đệm giọng nói và hình ảnh

II. Thông số phần cứng cốt lõi

1. Điều khiển và lưu trữ chính

CPU: Xtensa LX6 lõi kép 32 bit, tần số có thể điều chỉnh từ 80 đến 240 MHz, miền nguồn độc lập lõi kép

Bộ nhớ trong: ROM 448KB + SRAM 520KB + SRAM 16KB RTC

Flash: 4MB tiêu chuẩn, Flash SPI 8MB/16MB tùy chọn

Model R2 cao cấp: PSRAM bát phân 2 MB bổ sung (dành cho bộ nhớ đệm giọng nói và camera)

Bộ đồng xử lý ULP công suất cực thấp: Thu thập độc lập dữ liệu cảm biến ở chế độ ngủ, chế độ chờ ở mức micro-ampe cho toàn bộ máy

2. WiFi 2.4G + WiFi chế độ kép Bluetooth

Tiêu chuẩn: 802.11 b/g/n 1T1R, tối đa 150Mbps

Kênh hoạt động: 2412~2484 MHz, hỗ trợ STA/AP/Mixed, WiFi Mesh, nâng cấp từ xa OTA

Tối ưu hóa sóng vô tuyến: Nâng cấp mạch kết hợp ăng-ten 32E so với 32D, kết nối đồng thời ổn định hơn cho nhiều thiết bị

Bluetooth 4.2 (BR/EDR + BLE)

Hỗ trợ BLE Mesh, ghép nối phát sóng Bluetooth, mã hóa âm thanh SBC, chống nhiễu nhảy tần AFH

Có thể hoạt động đồng thời với WiFi và Bluetooth, không có xung đột về lịch trình cùng tồn tại của đài phát thanh phần cứng

3. Tài nguyên ngoại vi (tối đa 26 GPIO)

Tất cả các ma trận GPIO có thể được tái sử dụng tự do, các thiết bị ngoại vi phần cứng tích hợp:

Giao tiếp: 3 UART, I2C, SPI, âm thanh I2S, TWAI (CAN2.0), SDIO

Analog: 8 12-bit SAR ADC, 2 8-bit DAC, cảm biến cảm ứng điện dung

Điều khiển: 16 LED LED, xung động cơ cụ thể, bộ thu phát hồng ngoại, bộ đếm xung, cơ quan giám sát phần cứng

Hỗ trợ mở rộng ngoại vi thẻ SD để lưu trữ dung lượng lớn

4. Điện, kích thước và môi trường

Nguồn điện: 3.0~3.6V (điển hình 3.3V)

Kích thước: 18×17.5×3.2mm, giá treo bề mặt SMD tiêu chuẩn 38Pin, vỏ che chắn bằng kim loại

Nhiệt độ hoạt động: phiên bản tiêu chuẩn - 40oC ~ + 85oC; phiên bản nhiệt độ cao lên tới - 40oC ~ + 105oC

Mức độ chống ẩm: MSL3, hỗ trợ sản xuất hàng loạt hàn nóng chảy lại

Chứng chỉ: Bluetooth BQB, tần số vô tuyến FCC/CE, RoHS

III. Điểm nâng cấp của 32E so với lõi 32D trước đó

Nâng cấp chip V3 silicon: sửa lỗi khởi động Crystal bất thường, lỗi bộ đệm PSRAM, lỗi ngắt kết nối Bluetooth

Tăng cường bảo mật: hỗ trợ Secure Boot V2, mã hóa phần cứng Flash, phù hợp với các thiết bị mạng thương mại

Tối ưu hóa sóng vô tuyến: chống nhiễu điện từ mạnh hơn, cải thiện đáng kể độ ổn định WiFi của các thiết bị có vỏ kim loại

Phần mềm hoàn toàn tương thích: định nghĩa chân không thay đổi, có thể được thay thế trực tiếp bằng chân 32D, không cần sửa đổi PCB

Ổn định nguồn cung: Espressif chủ yếu đẩy mạnh mô hình sản xuất hàng loạt, 32D dần ngừng sản xuất, các dự án mới ưa chuộng 32E

IV. Phân biệt đơn giản với bảng ESP32-S3/ESP32-C3

Vị trí cốt lõi của mô hình Sự khác biệt chính

Mô-đun IoT chung ESP32-WROOM-32E LX6 lõi kép, không tăng tốc phần cứng AI, thiết bị ngoại vi hoàn chỉnh, tỷ lệ chi phí/hiệu suất cao

ESP32-C3-WROOM-02 Lõi đơn IoT RISC-V tối thiểu chi phí thấp, kích thước nhỏ hơn, chỉ phù hợp với mạng cảm biến đơn giản

ESP32-S3-WROOM-1 AI Voice / Vision LX7 lõi ​​kép chuyên dụng với hướng dẫn vector AI, hỗ trợ camera DVP, PSRAM lớn

V. Kịch bản ứng dụng chính thống

1. Nhà thông minh (Kịch bản phổ biến nhất)

Ổ cắm thông minh, công tắc gắn tường, điều khiển ánh sáng RGB, động cơ rèm, cổng cảm biến nhiệt độ/độ ẩm/con người; Ghép nối Bluetooth + Điều khiển từ xa WiFi, liên kết Mesh toàn nhà.

Cổng không dây 2.485/CAN sang WiFi, giám sát từ xa thiết bị công nghiệp

3. Thiết bị âm thanh, giọng nói

Loa chế độ kép Bluetooth WiFi, thiết bị đầu cuối thông báo bằng giọng nói, nhận dạng giọng nói đơn giản, máy nghe nhạc MP3; Phiên bản PSRAM có thể lưu trữ các luồng âm thanh.

4. Tự động hóa công nghiệp

Máy ghi dữ liệu công nghiệp, thu thập trạng thái thiết bị, giám sát trực tuyến nhiệt độ/độ ẩm/áp suất, mở rộng không dây PLC, nút thu thập IoT nhà kính nông nghiệp; phạm vi nhiệt độ rộng -40 ~ 85oC thích hợp cho xưởng / ngoài trời.

5. Thiết bị điện tử tiêu dùng và sản xuất

Xe điều khiển từ xa WiFi, cân điện tử, máy dò sức khỏe, thiết bị dùng chung (sạc pin/tủ bảo quản), bảng học phát triển Arduino/ESP-IDF.

6. Giám sát an ninh và năng lượng thấp

Giám sát môi trường ngoài trời chạy bằng pin, máy ghi nhiệt độ/độ ẩm kho, bộ điều khiển kiểm soát truy cập, thiết bị báo động cảm biến của con người; chế độ ngủ sâu trong nhiều tháng sử dụng pin.

Thông số kỹ thuật:
