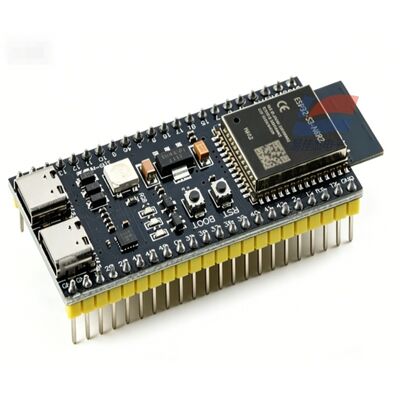

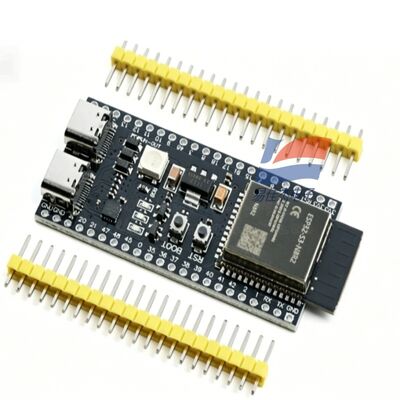

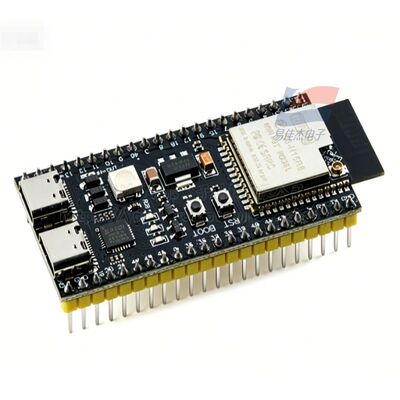

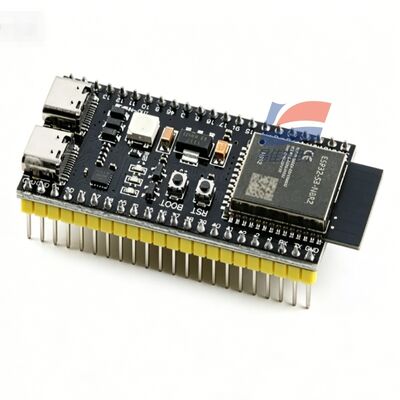

YJJ ESP32-S3-DevKitC-1-N16R8 Bảng phát triển WiFi + Bluetooth MCU hai lõi / thiết bị thông minh AI chuyên dụng

Mô tả sản phẩm:

Bảng phát triển YJJ ESP32-S3-DevKitC-N16R8 - MCU 32 bit hai lõi AI thiết bị thông minh không dây Wifi Bluetooth khả năng

Đặc điểm:

I. Thông tin cơ bản

Mô hình giải thích

ESP32-S3: Một thế hệ mới của chip điều khiển chính hai lõi với tăng tốc vector AI

DevKitC-1: Thẻ phát triển mục đích chung tiêu chuẩn, với tất cả các chân phơi bày, nguồn điện USB-C để tải xuống

N16: 16MB Quad SPI Flash (bộ lưu trữ mô hình chương trình / web / AI)

R8: 8MB Octal PSRAM (cache siêu lớn, cần thiết cho máy ảnh / giọng nói / suy luận AI)

Mô-đun: ESP32-S3-WROOM-1-N16R8, với ăng-ten PCB tích hợp

II. Các thông số phần cứng cốt lõi

1. Xử lý điều khiển chính (Lợi thế của lõi AI)

CPU: Xtensa LX7, tốc độ đồng hồ tối đa 240MHz

Phần cứng độc quyền: Bộ hướng dẫn vector AI tích hợp (ESP-NN), đặc biệt tăng tốc các mạng thần kinh, giọng nói và thuật toán hình ảnh

Bộ nhớ tích hợp: 512KB SRAM + 384KB ROM + 8KB bộ nhớ tốc độ thấp RTC

Bộ nhớ bên ngoài: 16MB Flash + 8MB PSRAM octal tốc độ cao (bộ nhớ cao cấp của cùng một loạt)

Tiêu thụ năng lượng thấp: Giấc ngủ sâu chỉ 5μA, hỗ trợ thiết bị pin chờ lâu dài

2. Truyền thông không dây (WiFi + BLE Mode kép)

2.4G WiFi

Tiêu chuẩn: 802.11 b/g/n 1T1R, băng thông 20/40MHz, đỉnh 150Mbps

Chế độ: STA/AP/Mixed, MQTT, HTTP, nâng cấp từ xa OTA, dịch vụ web

Bluetooth 5.0 BLE

Tỷ lệ: 125K / 500K / 1M / 2Mbps, hỗ trợ BLE Mesh, ghép nối phát sóng Bluetooth, âm thanh Bluetooth

Radio Coexistence: Kế hoạch phần cứng WiFi / Bluetooth, hoạt động mà không có sự can thiệp

3. Các tài nguyên ngoại vi (Mở tất cả các chân, tương thích với các thiết bị ngoại vi AI)

GPIO: 36 mục đích I/O chung, 33 có sẵn, tất cả hỗ trợ tái phân bổ

Giao diện truyền thông: 3 UART, 2 I2C, SPI, âm thanh I2S, TWAI (CAN2.0), USB OTG

Thiết bị ngoại vi tương tự: 20 12-bit SAR ADC, cảm biến nhiệt độ trên chip

Multimedia: PWM phần cứng, trình điều khiển màn hình LCD, giao diện DVP máy ảnh, máy thu ngoại tuyến

Tiêu chuẩn trên máy bay: USB-C (năng lượng + tải xuống + cổng nối tiếp), đèn RGB WS2812 có thể lập trình, nút Reset / BOOT

4. Điện và Môi trường

Nguồn điện: đầu vào USB 5V, lõi chip 3.3V

Nhiệt độ hoạt động: -40 °C ~ + 85 °C, đáp ứng các tiêu chuẩn thiết bị công nghiệp

Hỗ trợ phát triển: ESP-IDF, Arduino, MicroPython mã nguồn mở hoàn toàn, hoàn toàn tương thích với phần mềm của thiết bị thông minh AI

III. Giá trị lõi bộ nhớ siêu lớn của N16R8 (khác với phiên bản N4/N8 thông thường)

16MB Flash: Có thể lưu trữ mô hình giọng nói ngoại tuyến, tài nguyên tĩnh web, nhiều phần mềm cố định, hệ thống tệp lớn, hỗ trợ nâng cấp OTA hoàn chỉnh

8MB PSRAM: Super lớn hình ảnh / bộ nhớ cache âm thanh, chạy trơn tru của hình ảnh máy ảnh, nhiều giọng nói micrô, TensorFlow Lite AI suy luận

Flash thông thường 4MB không có phiên bản PSRAM không thể chạy giọng nói ngoại tuyến, nhận dạng khuôn mặt, các dự án máy ảnh độ nét cao, thiết bị thông minh AI phải được cấu hình với N16R8

IV. Khả năng cốt lõi AI (Chức năng cốt lõi của thiết bị thông minh)

1. Tương tác giọng nói ngoại tuyến (ESP-SR Voice Framework) Nhận dạng từ thức dậy ngoại tuyến địa phương (không cần kết nối internet)

Xóa âm vang AEC, giảm tiếng ồn, nhận dạng lệnh giọng nói từ khóa

Thông báo giọng nói ngoại tuyến tiếng Trung / tiếng Anh, với đầu ra âm thanh loa I2S

2. Tầm nhìn máy cục bộ (TFLite Micro)

Kết nối với máy ảnh OV2640/OV5640, chạy các mô hình hạng nhẹ tại địa phương:

Phát hiện cơ thể con người, nhận dạng khuôn mặt, phân loại đối tượng, nhận dạng hành động

Bộ nhớ cache PSRAM 8MB cho hình ảnh độ nét cao, suy luận cục bộ chậm, không cần tải lên đám mây

3. AI đa nhiệm đồng thời

Phân chia công việc hai lõi: một lõi cho mạng không dây, một lõi cho tính toán AI địa phương, đồng thời đạt được tương tác giọng nói + nhận dạng máy ảnh + điều khiển thiết bị IoT

5Ứng dụng thông thường (bao gồm cả các thiết bị thông minh AI)

1. Thiết bị thông minh AI / trợ lý giọng nói ngoại tuyến (trọng tâm chính)

Thức dậy bằng giọng nói ngoại tuyến, điều khiển bằng giọng nói của đèn / ổ cắm / thiết bị gia dụng, báo cáo câu hỏi và câu trả lời bằng giọng nói về dữ liệu nhiệt độ / độ ẩm / khí

Máy robot giọng nói AI trên máy tính để bàn, Máy thoại giáo dục ban đầu của trẻ em, điều khiển trung tâm nhà thông minh ngoại tuyến

2Thiết bị máy ảnh AI thị giác

Kiểm soát truy cập thông minh nhận dạng khuôn mặt, báo động cảm biến cơ thể con người, nhận dạng hàng hóa kho, giám sát vật nuôi

Kiểm tra trực quan thiết bị công nghiệp, phát hiện khí ảnh tải lên không dây (搭配SO-E2-960, MSA 1012121X cảm biến khí)

3. Trạm IoT nhà thông minh

Chuyển đổi thông minh, bảng điều khiển làm mờ, cửa ngõ thu thập nhiệt độ / độ ẩm / khí, kết nối toàn bộ nhà Bluetooth Mesh

Điều khiển trung tâm màn hình cảm ứng, điều khiển từ xa hồng ngoại phổ biến (điều khiển bằng giọng nói cho máy điều hòa không khí / TV)

4- Thu thập dữ liệu công nghiệp (phạm vi nhiệt độ rộng - 40 ~ 85 °C)

Máy trạm thu thập không dây cảm biến khí, cổng 485/CAN đến WiFi, giám sát từ xa thiết bị

Phối hợp dữ liệu đa cảm biến, báo động bất thường AI cục bộ (lời nhắc bằng giọng nói đối với khí quá mức)

5. Các nhà sáng tạo / phát triển giáo dục

Cuộc thi IoT của trường đại học, thí nghiệm giảng dạy thị giác bằng giọng nói AI, nền tảng phát triển Python/MicroPython

Xe nói, robot nhận dạng hình ảnh, thiết bị giám sát pin năng lượng thấp

6Thiết bị âm thanh đa phương tiện

Bluetooth WiFi loa hai chế độ, trình phát âm ngoại tuyến, thiết bị thu âm giảm tiếng ồn

Thông số kỹ thuật:
