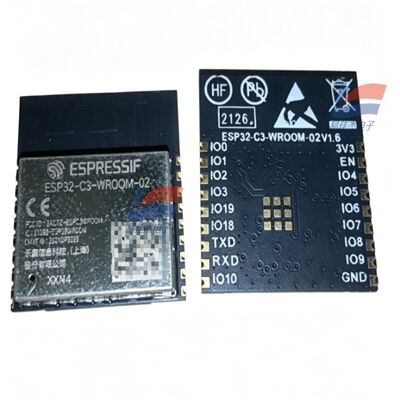

YJJ ESP32-C3-WROOM-02-N4 2.4GHz WiFi + Bluetooth BLE5.0 Mô-đun không dây

Mô tả sản phẩm:

YJJ ESP32-C3-WROOM-02-N4 2.4GHz WiFi + Bluetooth BLE5.0 Mô-đun không dây

Đặc điểm:

I. Thông tin cơ bản

Nhà sản xuất thương hiệu: Espressif (Shanghai, Trung Quốc)

Mô hình giải thích

ESP32-C3: Chip điều khiển chính đơn lõi RISC-V tích hợp

WROOM-02: Dòng mô-đun không dây SMD chuẩn

N4: 4MB Quad SPI Flash, phạm vi nhiệt độ công nghiệp -40 °C ~ + 85 °C

Ống vuông: Ống vuông PCB tích hợp (không có ổ cắm U.FL, được phân biệt bằng hậu tố 02U cho mô hình Ống vuông bên ngoài)

Gói: Mô-đun gắn bề mặt SMD 19 chân, kích thước 18 × 20 × 3,2 mm

II. Các thông số phần cứng cốt lõi

1. Bộ xử lý và lưu trữ

CPU: 32-bit RISC-V đơn lõi, tối đa 160MHz

ROM: 384KB

SRAM: 400KB (16KB Cache) + 8KB RTC SRAM

Flash: 4MB (N4 đại diện cho 4M, N8 là 8M)

Xây dựng trong 40MHz độ chính xác cao tinh thể dao động hệ thống biểu cảm

2. Truyền thông không dây (Wi-Fi + BLE Dual)

Wi-Fi 2.4G

Tiêu chuẩn: 802.11 b/g/n, 1T1R

băng thông: 20MHz/40MHz, tốc độ tối đa 150Mbps

Kênh: 2412 ~ 2484MHz (1 ~ 13 kênh)

Chế độ: Trạm / SoftAP / Hybrid Dual Mode, hỗ trợ 4 Wi-Fi ảo

Năng lượng truyền: 20,5dBm; Độ nhạy nhận - 105dBm

Chức năng: Phạm vi FTM, WMM, tổng hợp khung hình, đa dạng ăng-ten

Bluetooth 5.0 BLE

Tỷ lệ: 125K/500K/1M/2Mbps

Hỗ trợ: BLE Mesh, mở rộng phát sóng, bộ đa phát sóng

Các ăng-ten Wi-Fi / Bluetooth được chia sẻ, lập kế hoạch cùng tồn tại tích hợp, không có sự can thiệp lẫn nhau

3Các tài nguyên ngoại vi (15 GPIO)

Tất cả các GPIO có thể được lập trình lại, các thiết bị ngoại vi phần cứng tích hợp:

Truyền thông: UART×2, I2C, SPI, âm thanh I2S, TWAI (CAN2.0), USB (cổng hàng loạt / JTAG debugging hai mục đích)

Analog: 8 kênh SAR ADC (12 bit), cảm biến nhiệt độ chip tích hợp

Điều khiển: LED PWM đa đầu ra, điều khiển từ xa hồng ngoại, DMA chung, giám sát phần cứng, đồng hồ

3 GPIO để buộc chân cấu hình khởi động, chọn chế độ bật điện

4. Tiêu thụ điện và năng lượng

Điện áp cung cấp: 3,0V ~ 3,6V (thường là 3,3V)

Điện truyền đỉnh: 280 ~ 345mA

Điện tiếp nhận Wi-Fi: 82mA

Giấc ngủ năng lượng thấp: Giấc ngủ sâu RTC chỉ vài mức μA, phù hợp với các thiết bị pin

Nhiệt độ hoạt động: -40 °C ~ + 85 °C (dòng N là loại công nghiệp bình thường; H4 là - 40 ~ 105 °C mô hình nhiệt độ cao)

Mức độ chống bụi: MSL3, phù hợp với hàn tái dòng gắn trên bề mặt

5Bao bì cấu trúc

Đẹp bề mặt 19-pin, vỏ chắn kim loại chống nhiễu

Ống ăng-ten PCB tích hợp, không cần ăng-ten bên ngoài bổ sung, đơn giản hóa cấu trúc tổng thể

Bảng phân biệt nhanh các mô hình hàng loạt tương tự

Phạm vi nhiệt độ của ăng-ten flash mô hình

ESP32-C3-WROOM-02-N4 4MB PCB gắn trên bảng -40~85°C

ESP32-C3-WROOM-02-N8 8MB PCB gắn trên bảng -40~85°C

ESP32-C3-WROOM-02U-N4 4MB ăng-ten U.FL bên ngoài -40 ~ 85 °C

ESP32-C3-WROOM-02-H4 4MB PCB gắn trên bảng -40 ~ 105 °C (nhiệt độ cao)

Bốn. Ưu điểm chính của sản phẩm

Kiến trúc mở RISC-V, không có phí cấp phép ARM, chi phí thấp hơn và hiệu suất chi phí sản xuất cao hơn

Mô-đun duy nhất Wi-Fi + BLE, hỗ trợ ghép nối Bluetooth, truyền dữ liệu không dây, mạng lưới lưới

Các thiết bị ngoại vi phong phú: có thể kết nối trực tiếp các cảm biến, màn hình, động cơ, bus CAN, loa âm thanh

Tiêu thụ năng lượng ngủ cực thấp, phù hợp với các thiết bị di động chạy pin lithium

Kích thước nhỏ gọn, thiết kế được bảo vệ, dễ dàng vượt qua chứng nhận cho các thiết bị gia dụng / điện từ công nghiệp

ESP-IDF chính thức và Arduino khung phát triển nguồn mở của LeCang, ngưỡng phát triển thấp

Năm. Các kịch bản ứng dụng chính

1. Nhà thông minh (Kịch bản sử dụng tối đa)

Các ổ cắm thông minh Wi-Fi, công tắc, bộ điều khiển ánh sáng, động cơ rèm

Các thiết bị kết nối mạng cảm biến nhiệt độ / độ ẩm / cảm biến hồng ngoại của con người

Các thiết bị nhỏ thông minh: máy làm ẩm, máy lọc, máy pha nước, bồn tắm chân

2. Tự động hóa công nghiệp (hợp tác - 40 ~ 85 ° C phạm vi nhiệt độ rộng)

Máy thu không dây công nghiệp: thu thập dữ liệu điện áp, dòng điện, độ ẩm nhiệt độ, cảm biến khí (được ghép với các cảm biến khí SO-E2-960, MSA mà bạn đã tham khảo trước đây)

Cổng không dây bus CAN, giám sát thiết bị từ xa, 485 đến Wi-Fi truyền thống

Truyền dữ liệu không dây cho các dụng cụ, tải dữ liệu không dây cho các dụng cụ kiểm tra

3Điện tử tiêu dùng và thiết bị đeo

Bluetooth / Wi-Fi vòng tay hai chế độ, cảm biến sức khỏe, cân

Máy phát âm không dây, loa Bluetooth, thiết bị âm thanh I2S

Thiết bị điều khiển từ xa, cổng chuyển tiếp hồng ngoại

4. Internet of Things bộ sưu tập, thiết bị an ninh

Máy thu điện năng lượng thấp chạy bằng pin (kiểm tra môi trường thực địa, độ ẩm ở nhiệt độ kho)

Kiểm soát truy cập không dây, báo động cảm biến con người, camera sub-board

Các thiết bị được chia sẻ (các ngân hàng điện, bảng thông tin định vị chia sẻ xe đạp)

5Giáo dục, phát triển DIY

Internet of Things hội đồng phát triển giảng dạy, các dự án nhà sản xuất, nền tảng thử nghiệm điều khiển không dây
