Thông tin chi tiết sản phẩm:
|
| Phát hiện vị trí: | ±70μm (điển hình) | Tối đa: | ±150μm |
|---|---|---|---|
| Dòng quang bão hòa: | 500μA (VR = 5V, tải 1kΩ) | Điện trở giữa các thiết bị đầu cuối: | 7kΩ (độ lệch 0,1V) |
| tăng thời gian: | tr 1μs | Điện dung tiếp giáp đầu cuối: | 70~150pF |
| ID hiện tại tối: | (VR = 5V) | Đặc trưng: | 0,5nA, tối đa 10nA |
| Làm nổi bật: | Máy dò nhạy vị trí PSD hai chiều,đo vị trí quang photodiode,cảm biến quang điện hồng ngoại có bảo hành |
||
Mô tả sản phẩm:

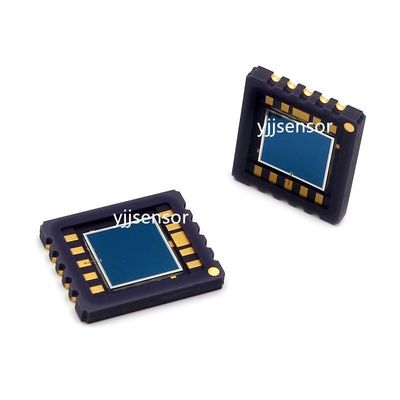

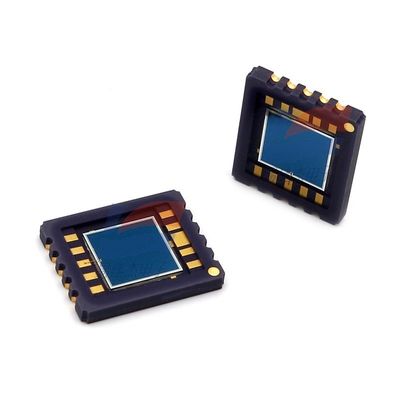

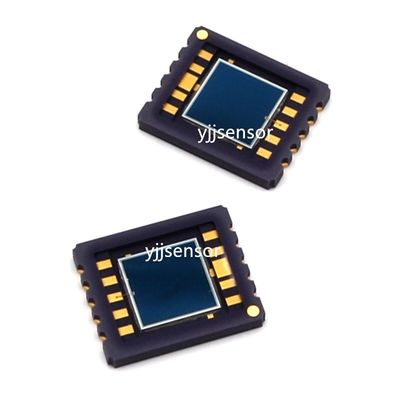

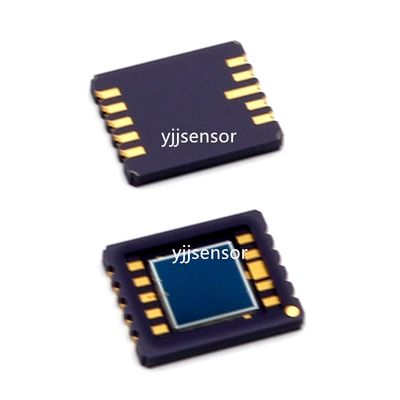

YJJ S5990-01 Photodiode dò vị trí nhạy cảm PSD hai chiều để đo vị trí quang học
Đặc trưng:
Loại thiết bị: PSD hai chiều bốn mặt (Máy dò vị trí nhạy cảm, một loại photodiode đặc biệt)
Phân biệt mẫu mã
S5990-01: Model gắn trên khay và bề mặt số lượng lớn;
S5990-11: Mô hình sản xuất giá treo bề mặt băng cuộn;
Cùng dòng kích thước lớn: S5991-01 (Bề mặt cảm quang 9×9mm)
Nguyên tắc cốt lõi
Photodiode silicon điện cực tách biệt bốn mặt. Khi điểm sáng rơi vào bất kỳ vị trí nào của bề mặt cảm quang 4 × 4mm, bốn đường dẫn của dòng quang đầu ra cực dương X1/X2/Y1/Y2 tương ứng tuyến tính với tọa độ điểm sáng; mạch phía sau tính toán tỷ lệ của bốn dòng điện và có thể tính toán tọa độ X và Y hai chiều chính xác mà không cần mảng pixel, phát hiện vị trí liên tục và tốc độ phản hồi cực nhanh.
II. Thông số lõi quang và điện (Ta = 25oC, điều kiện thử nghiệm tiêu chuẩn)
1. Bảng thông số quang phổ
Thông số Thông số kỹ thuật điển hình
Vùng cảm quang hiệu quả 4mm × 4mm
Phạm vi đáp ứng quang phổ 320 ~ 1100nm (tia cực tím đến cận hồng ngoại)
Bước sóng phản hồi cực đại λp 960nm (tương thích với laser hồng ngoại 905/960nm)
Độ nhạy phản hồi cao nhất 0,6 A/W
2. Bảng hiệu suất phát hiện vị trí
Thông số Chỉ báo
Lỗi phát hiện vị trí ±70μm (điển hình), tối đa ±150μm
Dòng quang bão hòa 500μA (VR=5V, tải 1kΩ)
Điện trở giữa các cực 7kΩ (độ lệch 0,1V)
Tăng thời gian phản hồi tr 1μs (theo dõi điểm tốc độ cao)
Điện dung tiếp giáp đầu cuối 70 ~ 150pF
ID dòng tối (VR=5V) Điển hình 0,5nA, tối đa 10nA (độ nhiễu thấp, phù hợp với ánh sáng yếu)
3. Giới hạn thông số của cột
Điện áp phân cực ngược tối đa: 20V (điện áp làm việc khuyến nghị thông thường 5V)
Nhiệt độ hoạt động: -20oC ~ +60oC
Nhiệt độ bảo quản: -40oC ~ +80oC
Độ dày gói: Gói gắn bề mặt gốm siêu mỏng 1,26mm, tương thích với hàn nóng chảy SMT
Chất liệu cửa sổ: Nhựa silicon (truyền ánh sáng cực tím tốt hơn epoxy)
4. Định nghĩa chân cắm (gắn bề mặt 10Pin)
Cực dương X1
Chân trống NC
Cực dương X2
Chân trống NC
Cathode Cathode chung
Chân trống NC
Cực dương Y1
Chân trống NC
Cực dương Y2
Chân trống NC
Thông số kỹ thuật:
| ID hiện tại tối | VR = 5V |
| typica | tr 1μs (theo dõi điểm tốc độ cao) |
| Tối đa | ±150μm |
| Phát hiện vị trí | ±70μm (điển hình) |
| Điện áp phân cực ngược tối đa | 20V |
| Phạm vi nhiệt độ hoạt động | -20°C đến +60°C |
