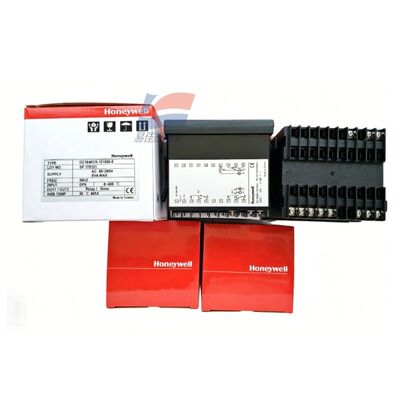

Bộ điều khiển quy trình PID YJJ DC1040CL-301000-E để kiểm soát nhiệt độ công nghiệp chính xác

Mô tả sản phẩm:

YJJ DC1040CL-301000-E PID Process Controller để kiểm soát nhiệt độ công nghiệp chính xác

Đặc điểm:

I. Giải thích phân đoạn mô hình đầy đủ: DC1040CL-301000-E

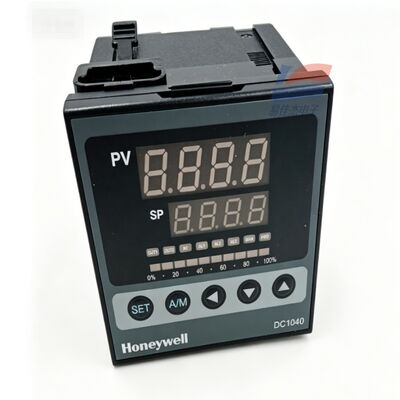

DC1040: Kích thước hàng loạt 96mm × 96mm (1/4 bảng hình vuông DIN), ống kỹ thuật số hai hàng + màn hình cột ánh sáng đầu ra 0 ~ 100%

CL: Loại đầu vào = Đầu vào tương tự tuyến tính, chỉ hỗ trợ tín hiệu phát điện công nghiệp 4 ~ 20mA, 0 ~ 5V, 0 ~ 10V; không thể kết nối trực tiếp với nhiệt cặp / nhiệt kháng PT100

3: đầu ra điều khiển chính OUT1 = 4 ~ 20mA đầu ra PID liên tục điện tương tự (không điều chỉnh theo tỷ lệ tiếp xúc)

0: đầu ra điều khiển thứ hai OUT2 = Không có đầu ra điều khiển bổ sung

1: Kênh báo động = 1 báo động rơle hai cực đơn SPDT (AL1)

00: Không có đầu ra bộ chuyển đổi, không có chức năng cài đặt từ xa bên ngoài SP

0: Không có giao diện liên lạc RS485 Modbus-RTU, chỉ hoạt động máy duy nhất cục bộ, không hỗ trợ mạng từ xa PLC

E: giao diện trình đơn hoạt động tiếng Anh

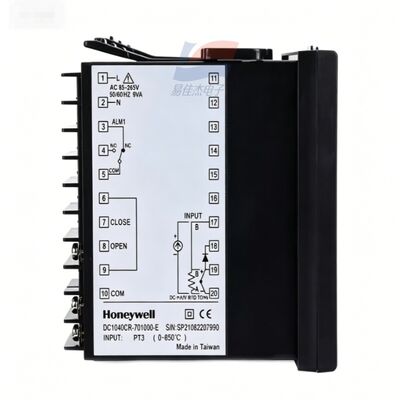

II. Các thông số hiệu suất điện của phần cứng cốt lõi

1. CL Input Analog Linear (Core Feature)

Các tín hiệu được hỗ trợ: 4 ~ 20mA DC, 0 ~ 5V DC, 0 ~ 10V DC tín hiệu biến áp công nghiệp tiêu chuẩn (hợp tác với biến áp M5256, bộ đo lưu lượng xoáy VY400, mô-đun biến áp oxy / khí 4-20mA)

Độ chính xác đo: Toàn thang ± 0,5% FS, vị trí thập phân 0,01/0,1/1 điều chỉnh

Thời gian lấy mẫu: 500 ms / giờ

Kháng điện vào hiện tại: ≤ 100Ω; Kháng điện vào điện áp ≥ 100kΩ

Phát hiện hỏng: mất tín hiệu đầu vào tự động kích hoạt báo động lỗi AL1

2. PID điều khiển chính 4 ~ 20mA Điện ( mã 3)

Thông số kỹ thuật đầu ra: 4 ~ 20mA DC, trở kháng tải tối đa 500Ω, tuyến tính liên tục mà không cần điều chỉnh tiếp xúc

thuật toán PID: PID tiêu chuẩn + bão hòa chống tích hợp, hỗ trợ tự động tự điều chỉnh AT, chuyển đổi A / M thủ công / tự động mà không có nhiễu

Phạm vi điều chỉnh tham số PID:

Phạm vi tỷ lệ P: 0 ~ 200% (P = 0 là chuyển đổi ON / OFF hai vị trí điều khiển)

Phụ lục I: 0 ~ 3600s; phái sinh D: 0 ~ 900s

Khả năng đầu ra không bị mòn cơ học, phù hợp với điều kiện điều chỉnh liên tục tần số cao

3. Đài báo động đơn kênh AL1

Thông số kỹ thuật liên lạc: SPDT đơn cực hai lần, tải kháng 3A/240VAC

Thiết lập 17 chế độ báo động: giới hạn trên và dưới giá trị tuyệt đối, giới hạn vượt quá độ lệch, ngắt tín hiệu, cảnh báo chờ, vv.

Đặt ngưỡng độc lập, có thể được kết nối với báo động âm thanh và ánh sáng, cắt van điện tử, mạch tắt thiết bị

4. Điện và thông số kỹ thuật môi trường

Nguồn cung cấp điện: Tổng quát AC85 ~ 264V 50/60Hz, tiêu thụ điện tổng thể tối đa 8VA; cung cấp điện DC15 ~ 50V tùy chọn

Nhiệt độ môi trường hoạt động: 0 ~ 50 °C; lưu trữ -20 ~ + 65 °C

Độ ẩm: 20 ~ 85% RH, không có ngưng tụ

Mức độ bảo vệ: bảng điều khiển phía trước IP65, đầu dây dẫn phía sau IP30

Hoàn hợp điện từ: Chứng nhận EMC công nghiệp CE, chống lại nhiễu sóng động cơ, biến tần số

Lưu trữ tham số: Tắt điện EEPROM lưu trữ các tham số vĩnh viễn, không cần pin dự phòng

5. màn hình con người-máy tính và phím

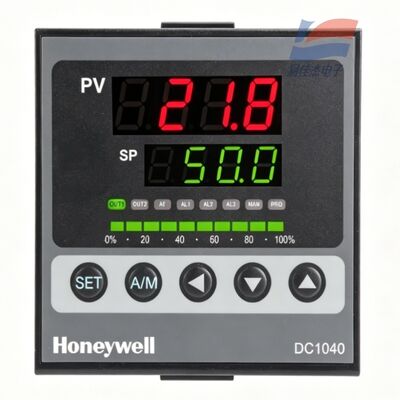

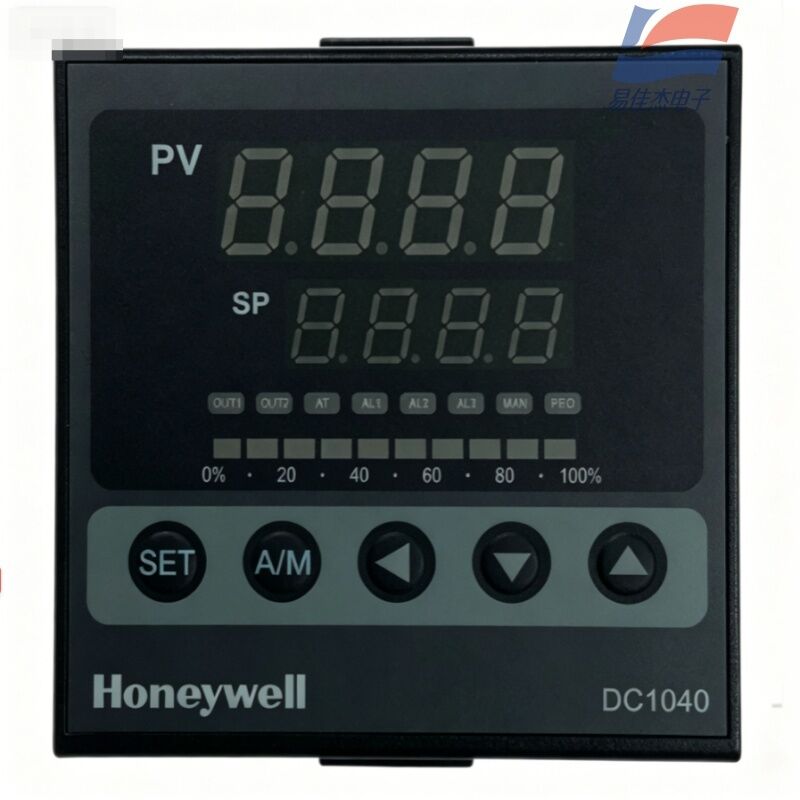

Các ống kỹ thuật số 4 chữ số kép: Giá trị đo PV thời gian thực hàng trên, giá trị cài đặt quy trình SP hàng dưới

10 phân đoạn cột đèn LED màu xanh lá cây: Hiển thị trực quan tỷ lệ công suất đầu ra PID 0 ~ 100%

Khóa điều khiển: SET, A/M chuyển đổi tự động bằng tay, lên và xuống các phím tăng/giảm đèn chỉ số trạng thái: OUT - đầu ra điều khiển chính, AT - tự điều chỉnh, AL1 - báo động, MAN - chế độ thủ công

6. Kích thước lắp đặt cơ khí

Hiển thị bảng: 96 (W) × 96 (H) mm

Mở tủ điều khiển: 92 × 92 mm

Độ sâu tổng thể: 95 mm

III. Ưu điểm cốt lõi của sản phẩm

Bộ điều khiển chuyên biệt cho tín hiệu tuyến tính: Không giới hạn trong điều khiển nhiệt độ, có thể thực hiện điều chỉnh PID vòng kín cho áp suất, dòng chảy, mức độ và nồng độ khí,tương thích với tất cả các máy phát đầu ra 4-20mA;

4-20mA đầu ra dòng không tiếp xúc, với tuổi thọ dài hơn nhiều so với đầu ra tiếp xúc relé, tương thích với van tỷ lệ điện, điều chỉnh điện năng SCR trạng thái rắn,và quạt tần số biến đổi;

5. Tự động hóa các thiết bị nhỏ độc lập

Một quy trình vòng kín hoàn chỉnh có thể được thực hiện mà không cần sử dụng PLC: Máy phát thu thập tín hiệu → Tính toán PID công cụ → 4-20mA điều khiển bộ điều khiển,và các dây chuyền báo động phục vụ như một khóa an toàn.
