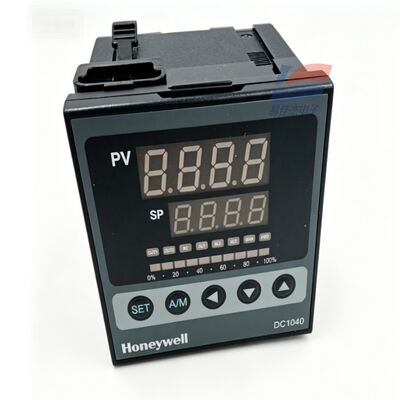

Máy đo nhiệt độ PID YJJ DC1040CR-701000-E cho thiết bị đốt

Mô tả sản phẩm:

YJJ DC1040CR-701000-E Máy đo nhiệt độ PID cho thiết bị đốt

Đặc điểm:

I. Giải thích các phân đoạn mô hình hoàn chỉnh DC1040CR-701000-E

DC1040: Kích thước bảng 96mm × 96mm (1/4 hình vuông DIN), ống kỹ thuật số hai hàng + màn hình chùm đầu ra

CR: Loại đầu vào = R RTD kháng nhiệt chuyên dụng, hỗ trợ PT100/JPT100/JPT50, không thể kết nối trực tiếp nhiệt cặp / tín hiệu tuyến tính 4-20mA

7: đầu ra điều khiển chính OUT1 = đầu ra động cơ ba chữ số về phía trước / ngược (điều khiển van điều chỉnh theo tỷ lệ điện, đầu ra hai tiếp xúc mở / gần)

0: đầu ra điều khiển thứ hai OUT2 = Không có

1: Kênh báo động = 1 đầu ra báo động SPDT (AL1)

00: Không có đầu ra của bộ chuyển đổi, không có thiết lập từ xa bên ngoài SP

0: Không có chức năng liên lạc Modbus RS485, chỉ hoạt động cục bộ máy duy nhất

E: giao diện hoạt động menu tiếng Anh

II. Các thông số điện của phần cứng cốt lõi

1. PT100 đầu vào điện trở nhiệt (Tiêu chuẩn CR)

Hỗ trợ RTD: PT100, JPt100, JPt50 kháng nhiệt ba dây

Phạm vi đo nhiệt độ: -199,9 °C ~ +800,0 °C, độ phân giải 0,1 °C Độ chính xác đo: ± 0,5% của toàn bộ thang đo

Khám phá đường dây: báo động lỗi tự động được kích hoạt bởi mạch mở của kháng nhiệt

Thời gian lấy mẫu: 250 ms / thời gian

2. Ba chiều ổ điều khiển van động cơ (output 7, tính năng cốt lõi)

Hình thức đầu ra: Hai bộ liên lạc rơle độc lập (van mở / van đóng), điều khiển van động cơ theo tỷ lệ điện

Khả năng tiếp xúc: tải kháng cự 3A / 240VAC

Logic điều khiển: PID tự động phát ra xung on / off, tự động tính toán độ mở van, điều chỉnh vòng kín nhiệt độ không đổi

Hỗ trợ tùy chỉnh thời gian đi van (0 ~ 1000 giây), tương thích với hơi nước / nước nóng điện hai chiều / ba chiều van

Hỗ trợ tự động tự điều chỉnh AT, chuyển đổi không bị gián đoạn A / M bằng tay / tự động

Các thông số PID có thể điều chỉnh:

Phạm vi tỷ lệ P: 0 ~ 200%; Integral I: 0 ~ 3600s; Derivative D: 0 ~ 900s

3. Single-channel báo động relay AL1

Liên lạc: SPDT hai cực đơn, 3A / 240VAC

17 chế độ báo động tích hợp: giới hạn trên, giới hạn dưới, báo động sai lệch, mạch mở cảm biến, cảnh báo chờ

Có thể tự đặt ngưỡng báo động, được sử dụng để tắt quá nhiệt độ, liên kết cảnh báo âm thanh và ánh sáng

4- Cung cấp năng lượng và môi trường

Nguồn cung cấp điện: Nguồn cung cấp điện DC15 ~ 55VDC theo yêu cầu

Môi trường làm việc: 0 ~ 50 °C, độ ẩm 20 ~ 90% RH không ngưng tụ

Bảo vệ: Bảng trước IP65, đầu cuối bảng sau IP30; chống EMC công nghiệp, nhiễu động cơ

Lưu trữ tham số: Lưu trữ vĩnh viễn EEPROM sau khi mất điện, không cần pin dự phòng

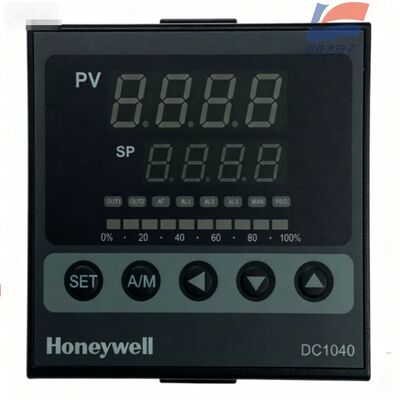

5. màn hình máy tính và phím

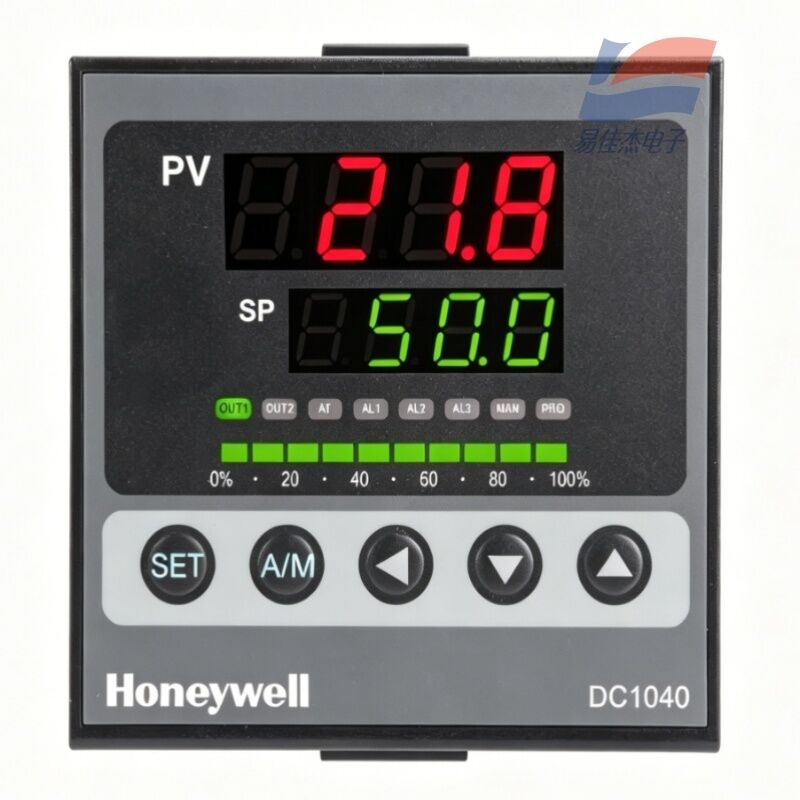

Các ống kỹ thuật số 4 chữ số kép: Nhiệt độ thực tế PV hàng trên, nhiệt độ thiết lập SP hàng dưới

Cột LED 10 phân đoạn: Hiển thị trực quan tỷ lệ đầu ra mở van 0 ~ 100%

Bàn phím: thiết lập SET, A / M chuyển đổi tự động bằng tay, lên và xuống các phím điều chỉnh

Đèn báo trạng thái: điều khiển van OUT, tự điều chỉnh AT, báo động AL1, chế độ MAN

6. Kích thước cơ khí

Bảng: 96 × 96mm; Mở tủ: 92 × 92mm; Độ sâu tổng thể 95mm
