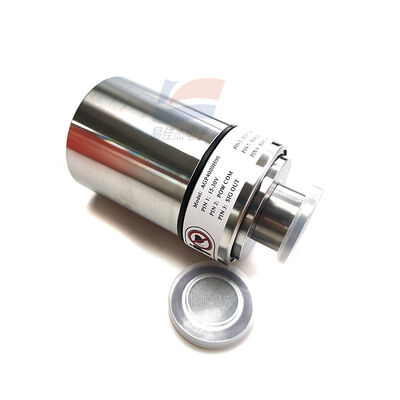

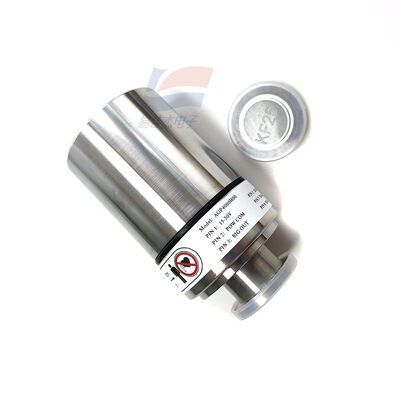

YJJ AGP4000H00 MEMS Đèn đo chân không kết hợp cực lạnh kỹ thuật số chính xác cao Đèn đo chân không Pirani

Mô tả sản phẩm:

YJJ AGP4000H00 MEMS Máy đo chân không hỗn hợp Cathode lạnh kỹ thuật số có độ chính xác cao Máy đo chân không Pirani

Đặc trưng:

I. Giới thiệu sản phẩm

Model: AGP4000H00, Máy đo chân không composite toàn dải, Máy đo độ dẫn nhiệt Pirani tích hợp (đo chân không từ khí quyển đến chân không trung bình) + Máy đo ion hóa Cathode lạnh (đo chân không cao)

Tự động chuyển đổi chế độ kép, không cần ghép nối với hai đồng hồ đo chân không độc lập. Đầu dò đo chân không bằng thép không gỉ tích hợp, được trang bị màn hình màu TFT cục bộ. Cũng hỗ trợ kết nối tín hiệu analog/kỹ thuật số với PLC, màn hình cảm ứng, máy chủ điều khiển công nghiệp.

Đặc điểm nhận dạng: Màn hình cảm ứng Propiles AGP4000 tương tự như mẫu máy đo chân không này nhưng lại là một sản phẩm hoàn toàn khác. Không được nhầm lẫn giữa việc mua và kết nối phần cứng.

II. Thông số hiệu suất cốt lõi

1. Phạm vi đo chân không (Máy đo kép tổng hợp)

Tổng phạm vi đo: 5×10⁻⁶ Pa ～ 1×10⁵ Pa (trải rộng 6 bậc độ lớn, bao gồm bơm thô, chân không trung bình và chân không cao trong suốt quá trình)

Phạm vi hoạt động của Pirani: 1×10⁵ Pa ～ 10 Pa (luôn bật trong suốt quá trình, giám sát từ khí quyển đến chân không trung bình)

Ngưỡng khởi động tự động Cathode lạnh: <10 Pa, tự động bắt đầu đo ion hóa cho chân không cao dưới mức chân không này, không cần chuyển đổi thủ công

Đơn vị đo: Pa / mbar / Torr, ba đơn vị có thể được chuyển đổi cùng một lúc, với giao diện tiếng Trung và tiếng Anh

2. Độ chính xác và ổn định

Lỗi lặp lại: đọc ≤±5%

Độ chính xác của phép đo: ±30% giá trị đọc toàn thang

Tốc độ phản hồi: Phản hồi ở mức mili giây của Pirani; Cold Cathode khởi động nhanh và ổn định ở điện áp cao

Đặc tính chống ô nhiễm: Cathode lạnh không có dây tóc vonfram nóng, sẽ không bị đốt cháy bởi hơi dầu hoặc bụi phủ, có tuổi thọ cao hơn nhiều so với máy đo ion hóa catốt nhiệt

3. Thông số kỹ thuật cung cấp điện

Điện áp nguồn: DC phạm vi rộng 15 ~ 30V DC

Công suất tiêu thụ tổng thể: ≤6W

Giao tiếp / Nguồn điện Tích hợp Giao diện: Nguồn điện tích hợp RJ45 + RS485

Truyền thông kỹ thuật số: Modbus RTU, tốc độ truyền 4800/9600/19200/115200 có thể điều chỉnh, hỗ trợ kết nối mạng đa thiết bị (địa chỉ 1 ~ 255)

Đầu ra analog: Đầu ra điện áp logarit 0 ~ 10V, có thể kết nối trực tiếp với máy ghi, mô-đun analog PLC

Số lượng chuyển đổi: 2 rơle cảnh báo có thể lập trình, có thể đặt ngưỡng chân không cao/thấp để liên kết máy bơm, van và đèn báo động

4. Cơ khí, Môi trường, Vật liệu

Mặt bích chân không: Mặt bích tháo nhanh KF25 tiêu chuẩn, độ kín khí tuyệt vời, hỗ trợ lắp đặt mọi góc độ

Vật liệu tiếp xúc khoang: Thép không gỉ 304/316 được đánh bóng điện, thích hợp cho hệ thống chân không không dầu, bôi trơn bằng dầu nhẹ

Phạm vi nhiệt độ hoạt động: 5oC ～ 55oC

Phạm vi nhiệt độ lưu trữ: -20oC ～ 70oC

Bảo vệ: Niêm phong kim loại toàn bộ máy, đầu dò chống bụi và ô nhiễm dầu nhẹ

Màn hình: Màn hình màu Micro TFT, hiển thị thời gian thực giá trị chân không, nhiệt độ bên trong, trạng thái liên lạc, đèn cảnh báo hai màu cho chân không cao/thấp

III. Nguyên tắc làm việc

Máy đo Pirani (Nguyên lý dẫn nhiệt)

Dây điện trở đốt nóng MEMS bên trong, các phân tử khí hấp thụ nhiệt, áp suất càng cao, tản nhiệt càng nhanh, nhiệt độ điện trở càng thấp; mạch thu thập các thay đổi điện trở và chuyển đổi khí quyển thành mức chân không 10Pa, hoạt động liên tục trong suốt quá trình.

Máy đo ion hóa Cathode lạnh (Xả Panning)

Khi chân không dưới 10Pa, nó sẽ tự động tải điện áp cao, ion hóa khí tạo ra dòng ion; chân không càng cao thì dòng ion càng nhỏ, từ đó đo được phạm vi chân không cao 10Pa~10⁻⁶Pa.

MCU tích hợp tự động xác định phạm vi áp suất, chuyển đổi liền mạch giữa hai chế độ đo, xuất ra giá trị chân không một cách đồng nhất, không cần thiết bị phụ trợ thực hiện chuyển đổi logic phạm vi.

IV. Ưu điểm cốt lõi

Máy đo đơn bao phủ toàn bộ phạm vi chân không, thay thế giải pháp đầu dò kép "Máy đo Pirani + Máy đo ion hóa" truyền thống, giảm chi phí thiết bị và không gian lắp đặt; Cực âm lạnh không có dây tóc, không sợ tác động của khí quyển hoặc ô nhiễm lớp phủ, ít cần bảo trì, thích hợp cho sản xuất công nghiệp 24 giờ liên tục;

Nó đi kèm với một màn hình màu cục bộ, cho phép đọc các giá trị chân không tại chỗ mà không cần máy tính phía trên, giúp việc gỡ lỗi và bảo trì trở nên thuận tiện;

Nó cũng có đầu ra kép kỹ thuật số 0-10V analog + Modbus, tương thích với màn hình cảm ứng Proflex, nhiều loại PLC và hệ thống thu thập điều khiển công nghiệp;

Điện áp rộng DC15~30V, tương thích với tủ thiết bị cấp nguồn DC, khả năng tương thích mạnh mẽ trong các khu công nghiệp;

Mặt bích tiêu chuẩn phổ quát KF25, có thể kết hợp trực tiếp với máy bơm phân tử, máy bơm cơ khí và đường ống tiêu chuẩn của buồng chân không.

VII. Kịch bản ứng dụng chính

1. Thiết bị bán dẫn, phủ chân không (ứng dụng lõi)

Máy phún xạ magnetron, máy bay hơi, lớp phủ quang học, thiết bị màng dẫn điện ITO

Đóng gói wafer, làm sạch plasma, thiết bị khắc, giám sát toàn bộ quá trình bơm thô → đường cong quá trình chân không cao

Phát hiện rò rỉ khoang chân không, kết hợp với thiết bị phát hiện rò rỉ khí heli để xác định điểm rò rỉ

2. Thiết bị thí nghiệm nghiên cứu

Tủ ủ kỵ khí tế bào, tủ sấy chân không, lò thiêu kết ép nóng

Buồng mô phỏng khí hậu, băng thử độ kín khí, thiết bị kiểm tra lão hóa chân không của vật liệu

Nghiên cứu buồng thí nghiệm chân không cao, giám sát chân không nguồn ion

3. Pin lithium, thiết bị sản xuất năng lượng mới

Nướng chân không bằng pin lithium, buồng chân không phun, trạm phát hiện rò rỉ độ kín khí của tế bào

Hệ thống bay hơi cho thiết bị khử bọt điện phân, thiết bị phủ chân không điện cực

4. Ngành hàng không vũ trụ, kiểm tra độ chính xác

Buồng thử nghiệm chân không nhiệt độ cao và thấp thành phần hàng không vũ trụ, thiết bị mô phỏng môi trường không gian vũ trụ

Dụng cụ chính xác, trạm hiệu chuẩn chân không cảm biến

5. Thiết bị chân không hỗ trợ y tế

Buồng áp suất âm y tế, thiết bị khử trùng chân không vô trùng, máy đông khô mẫu sinh học

Máy hô hấp đồng hành, điều khiển liên kết áp suất chân không (có thể kết hợp với liên kết cảm biến ExplorerIR-M-5 CO₂)

6. Tự động hóa chân không công nghiệp nói chung

Thiết bị hấp phụ áp suất âm chân không, máy đóng gói chân không, điều khiển liên kết nhóm bơm chân không, tự động dừng khởi động quá giới hạn chân không của máy bơm cơ học, máy bơm phân tử, van cách ly.

VI. Giải pháp giao diện hỗ trợ (Tương thích với tài liệu hiện có của bạn)

Màn hình phía trên: Màn hình cảm ứng AGP4000 Proflex, đọc giá trị chân không thông qua Modbus RJ45, thực hiện đường cong, cảnh báo và logic quy trình tự động;

Liên kết khí: kết hợp với cảm biến ExplorerIR-M-5 CO₂, cảm biến mùi ZP152, thực hiện giám sát tích hợp chân không trong buồng + nồng độ khí;

Máy hoàn chỉnh y tế: kết hợp với máy chủ theo dõi đầu dò oxy trong máu DS100A, được sử dụng cho thiết bị tích hợp chân không y tế + dấu hiệu sự sống.
