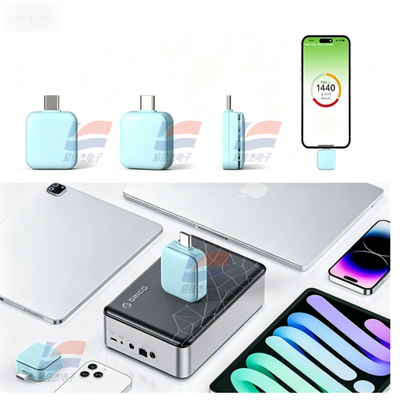

YJJ Mini600-CO2 Mô-đun cảm biến CO2 hồng ngoại không phân tán tích hợp cực nhỏ (NDIR)

Mô tả sản phẩm:

YJJ Mini600-CO2 Mô-đun cảm biến CO2 hồng ngoại không phân tán tích hợp cực nhỏ (NDIR)

Đặc điểm:

I. Định vị sản phẩm
Mini600-CO2 là một mô-đun cảm biến CO2 không phân tán hồng ngoại (NDIR) tích hợp cực nhỏ,tương thích với bộ phận cảm biến lõi của máy dò di động cắm cắm Type-C trước đây của bạn (MPD-BTIC1)Nó tập trung vào thu nhỏ, tiêu thụ điện năng thấp, bù đắp nhiệt độ và độ ẩm tích hợp và hiệu chuẩn cơ sở ABC tự động tích hợp.Nó được thiết kế đặc biệt cho các thiết bị cầm tay, cắm trực tiếp vào điện thoại di động, và các thiết bị IoT nhỏ.
II. Các thông số lõi hoàn chỉnh (25 °C, môi trường không khí tiêu chuẩn 1 atm)
1Hiệu suất phát hiện khí CO2
Nguyên tắc phát hiện: Phương pháp hấp thụ hồng ngoại NDIR hai bước sóng một kênh
Phạm vi đo: 0 - 6000 ppm
Độ chính xác đo:
400 - 2000 ppm: ± ((30 ppm + 3% đọc)
2000 - 6000 ppm: ± 5% FS
Độ phân giải: 1 ppm
Thời gian phản ứng: T90 ≤ 28 s; T60 ≤ 12 s
Điểm không: ≤ 15 ppm/năm, sửa đổi đường cơ bản tự động ABC tích hợp (không cần hiệu chỉnh thường xuyên bằng tay)
Sự can thiệp chéo: Kháng can thiệp mạnh mẽ chống lại VOC, hơi nước, bụi và carbon monoxide, mà không có ngộ độc cảm biến điện hóa học và các vấn đề hỏng
2. Đơn vị cảm biến nhiệt độ và độ ẩm tích hợp
Phạm vi đo nhiệt độ: 0 °C ~ + 50 °C, độ chính xác đo nhiệt độ ± 0,4 °C
Đo độ ẩm: 0 ~ 99% RH, độ chính xác ± 3% RH
Chức năng: Tiền bồi thường nhiệt độ và độ ẩm thời gian thực cho giá trị nồng độ CO2 và có thể đồng thời xuất dữ liệu nhiệt độ và độ ẩm để tính toán mức thoải mái / điểm sương
3. Các thông số kỹ thuật điện và truyền thông
Điện áp cung cấp điện: DC 4,8 ~ 5,5V (Tiêu chuẩn C 5V nguồn cung cấp trực tiếp USB, tương thích với điện thoại di động / ngân hàng điện / máy tính)
Điện làm việc: thông thường 52 mA; điện chờ ngủ ≤1,8 mA
Giao diện đầu ra (chỉ có hai đầu ra):
Cổng hàng loạt UART TTL: mức 3.3V, giao thức MODBUS tiêu chuẩn, cho phát triển MCU thứ cấp
BLE Bluetooth 5.0 (tác phẩm dẫn xuất Mini600-CO2-BT): truyền không dây CO2/nồng độ nhiệt và độ ẩm đến APP điện thoại di động
Tần số làm mới dữ liệu: 1 Hz (tạo ra một bộ dữ liệu hoàn chỉnh mỗi giây)
4Cấu trúc vật lý và dung nạp môi trường
Kích thước: 28 × 28 × 12 mm, cấu trúc hình vuông vi mô, có thể được tích hợp với đầu nối nữ loại C để tạo ra một mô-đun di động cắm
Bảo vệ thông gió: màng lọc thở chống bụi và chống nước PTFE, chặn bụi, hơi nước lỏng, chỉ có phân tử khí đi qua
Môi trường làm việc: 0 °C ~ 50 °C, 0 ~ 90% RH (không ngưng tụ)
Môi trường lưu trữ: -20°C~70°C
Tuổi thọ sử dụng: ≥ 5 năm (nguồn ánh sáng hồng ngoại không có các bộ phận tiêu thụ, vượt trội hơn nhiều so với cảm biến CO2 điện hóa học)
III. Nguyên tắc hoạt động
Nguồn ánh sáng hồng ngoại phát ra ánh sáng hồng ngoại đặc trưng 4,26μm (band hấp thụ CO2 độc quyền);
Các phân tử CO2 trong buồng khí hấp thụ ánh sáng bước sóng cụ thể, máy dò quang điện phát hiện mức độ suy giảm cường độ ánh sáng;
Chip có các thuật toán tích hợp để chuyển đổi nồng độ CO2,và đồng thời đọc dữ liệu từ chip nhiệt độ và độ ẩm tích hợp để điều chỉnh độ lệch đo do môi trường;
Phát ra dữ liệu nồng độ tiêu chuẩn, nhiệt độ và độ ẩm thông qua cổng nối tiếp / Bluetooth.
IV. Các kịch bản ứng dụng chính
1Thiết bị phát hiện di động di động (phụ kiện cốt lõi)

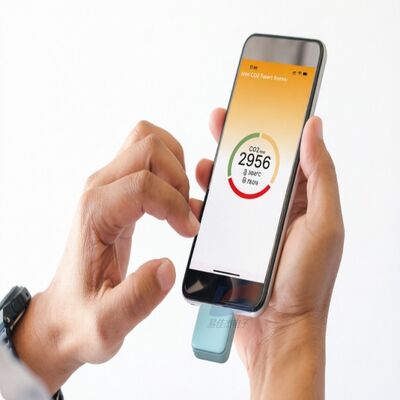

Là cảm biến cốt lõi của đầu dò chất lượng không khí cắm Type-C màu xanh nhạt (MPD-BTIC1) trong hình ảnh của bạn; được cung cấp bởi USB của điện thoại di động / máy tính bảng / máy tính xách tay, APP hiển thị CO2, nhiệt độvà độ ẩm trong thời gian thực, cảnh báo thiếu oxy trong không gian kín (> 1000ppm ô nhiễm không khí, > 2500ppm dễ bị chóng mặt và buồn ngủ).
2Thiết bị chất lượng không khí trong nhà
Máy báo động CO2 mini, phòng ngủ / phòng nghiên cứu;
Hệ thống thông minh thông minh, máy lọc không khí tích hợp trong mô-đun cảm biến, quạt để thông gió tự động.
3Thiết bị thí nghiệm giáo dục / thể chất
Trường tiểu học và trung học, các thí nghiệm sinh học tại các trường đại học: thu thập sự thay đổi nồng độ CO2 trong quá trình quang hợp và thở của thực vật; di động mà không bị hạn chế năng lượng,đọc trực quan trên điện thoại di động.
4. Cây trồng nhà kính nông nghiệp
Kiểm tra vườn, hộp trồng cây, giám sát nồng độ CO2 để điều chỉnh thông gió và giải phóng phân bón khí, cải thiện năng suất cây trồng; có thể được làm thành thiết bị kiểm tra cầm tay.
5. Giám sát môi trường thương mại nhỏ
Kiểm tra di động cho các văn phòng, phòng họp, nhà khách, nhà trà, lớp học; không có dây, đo bằng cắm và chơi, đánh giá nhanh hiệu ứng thông gió trong nhà.
6. Giám sát không gian kín của xe / xe lăn
Xe hơi, xe tải, nhà để xe ngầm, theo dõi sự tích tụ CO2 trong các khoang kín, ngăn chặn người lái xe và hành khách cảm thấy thiếu oxy và buồn ngủ.
7. Mô-đun phát triển thứ cấp IoT Nhà thông minh, thiết bị phát hiện di động, bộ phát triển của các nhà sản xuất ghi dữ liệu môi trường; Tiêu chuẩn hóa giao thức cổng hàng loạt,kết nối nhanh với vi điều khiển và nền tảng đám mây.
V. Ưu điểm chính
Kích thước cực nhỏ: vuông 28mm, có thể được đóng gói như một con thám mini Type-C, thiết kế di động;
Thời gian sử dụng NDIR hồng ngoại dài: không có chất điện giải, không có vật liệu tiêu thụ, hoạt động ổn định trong 5 năm, không cần phải thay thế cảm biến thường xuyên;
Khám phá đồng bộ ba trong một: CO2 + nhiệt độ + độ ẩm tích hợp, bù nhiệt độ tích hợp, đo chính xác hơn;
Định chuẩn tự động ABC tích hợp: không cần phải hiệu chuẩn điểm không thủ công trong quá trình sử dụng lâu dài, giảm chi phí bảo trì;
Nguồn cung cấp năng lượng thích nghi rộng USB 5V: điện thoại di động, ngân hàng điện, máy tính xách tay, bộ điều hợp có thể cung cấp năng lượng trực tiếp;
Hai phiên bản có dây / Bluetooth có thể chọn: phát triển tinh khiết chọn phiên bản cơ bản UART, dân sự di động chọn phiên bản không dây Bluetooth.
