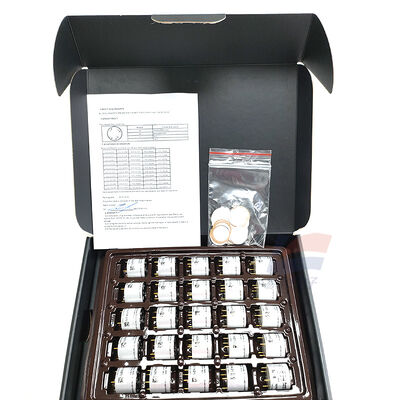

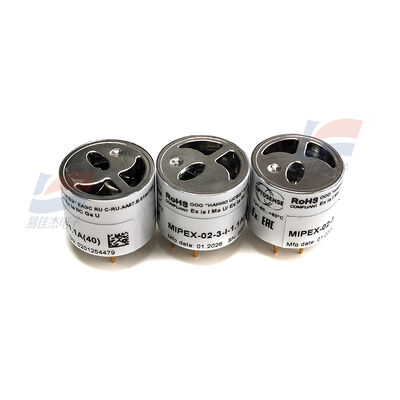

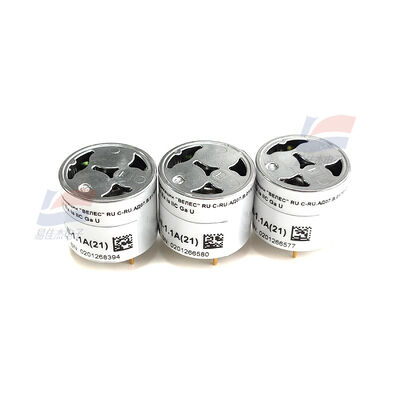

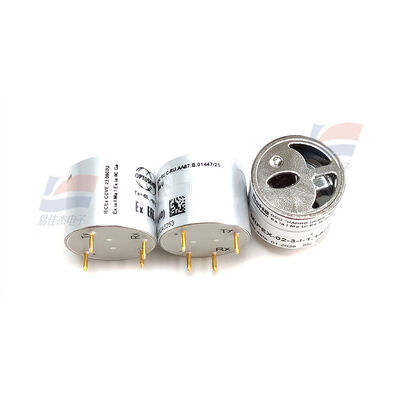

YJJ MIPEX-02-1-I-3.1A (20) NDIR Infrared Methane CH4 Gas Sensor

Mô tả sản phẩm:

YJJ MIPEX-02-1-I-3.1A (20) NDIR Infrared Methane CH4 Gas Sensor

Đặc điểm:

I. Định nghĩa mô hình (MIPEX-02-1-I-3.1A)

MIPEX-02: Series (NDIR thế hệ thứ hai, tiêu thụ năng lượng thấp)

1: Loại khí = Methane CH4 (0% VOL)

I: lớp I chống nổ (có thể áp dụng trong mỏ than / môi trường dưới lòng đất)

3.1A: Range = 0?? 100% VOL CH4, phiên bản chính xác tiêu chuẩn

(20): Mã lô / mã hiệu chuẩn

II. Các thông số cốt lõi

1. Tiêu thụ điện và năng lượng

Nguồn cung cấp điện: 3,0 ∼ 5,0V DC (được khuyến cáo 3,3V)

Tiêu thụ năng lượng: <3 mW (thường là 1,5 mW), thấp nhất trong ngành

Giao diện: UART kỹ thuật số đầy đủ (TTL), Không yêu cầu hiệu chuẩn analog

Kích thước: φ20.3 × 16.6 mm (Gói kim loại)

Trọng lượng: Khoảng 15,5 g

2Hiệu suất đo (CH4)

Phạm vi: VOL 100% (cũng có thể đo LEL 100%)

Độ chính xác: ±0,1% VOL hoặc ±5% Đọc (Xác định giá trị cao hơn)

Phản ứng T90: ≤30 s (Phần nhanh < 10 s)

Khả năng lặp lại: ≤ ± 0,05% VOL

Tính ổn định lâu dài: Drift < 2%/năm, tuổi thọ 10 năm +

3. Môi trường và chống nổ

Nhiệt độ: -40 °C ~ +60 °C (Phạm vi nhiệt độ cực rộng)

Độ ẩm: 0 ∼98% RH (Không có ngưng tụ)

Chống nổ: Ex ia I Ma U / Ex ia IIC Ga U (ATEX/IECEx)

Chứng nhận: ATEX, IECEx, ETL, ISO 9001

III. Nguyên tắc hoạt động (NDIR hồng ngoại)

Dựa trên hấp thụ hồng ngoại không phân tán (NDIR), bù đắp đè hai ( tín hiệu + tham chiếu)

Đèn LED hồng ngoại hiệu suất cao tích hợp + Photodiode PbSe-CdSe (Cảm giác cao hơn 10 lần so với nhiệt nhạy)

Cảm biến nhiệt độ tích hợp + Máy vi điều khiển, Đường thẳng tự động và Tỷ lệ nhiệt độ

Chống ẩm, bụi, trôi dài, phù hợp với môi trường công nghiệp khắc nghiệt

IV. Ứng dụng chính

1. Mỏ than / An toàn mỏ (Kịch bản cốt lõi lớp I chống nổ)

Theo dõi khí methane (gas) dưới lòng đất, dụng cụ di động / thăm dò cố định

Cảnh báo giới hạn khí trong đường hầm, hầm mỏ, bề mặt khai thác mỏ, phòng ngừa nổ

2Dầu và khí đốt (upstream / downstream)

Khám phá rò rỉ CH4 trên các nền tảng khoan, bể lưu trữ LNG, đường ống dẫn khí

Giám sát khí trong nhà máy lọc dầu, phòng nén, trạm xăng

3An toàn công nghiệp và bảo vệ môi trường

Theo dõi nồng độ CH4 trong hóa chất, Coking, dự án khí sinh học, xử lý nước thải

Cảnh báo khí trong đường ống ngầm, đường hầm cáp điện, không gian kín

4Thiết bị di động và Internet of Things

Máy phát hiện khí cầm tay, nút cảm biến không dây (Sản lượng điện cực thấp, pin có sẵn trong nhiều năm)

Cảnh báo khí đốt gia đình thông minh, đầu cuối giám sát từ xa IoT công nghiệp
