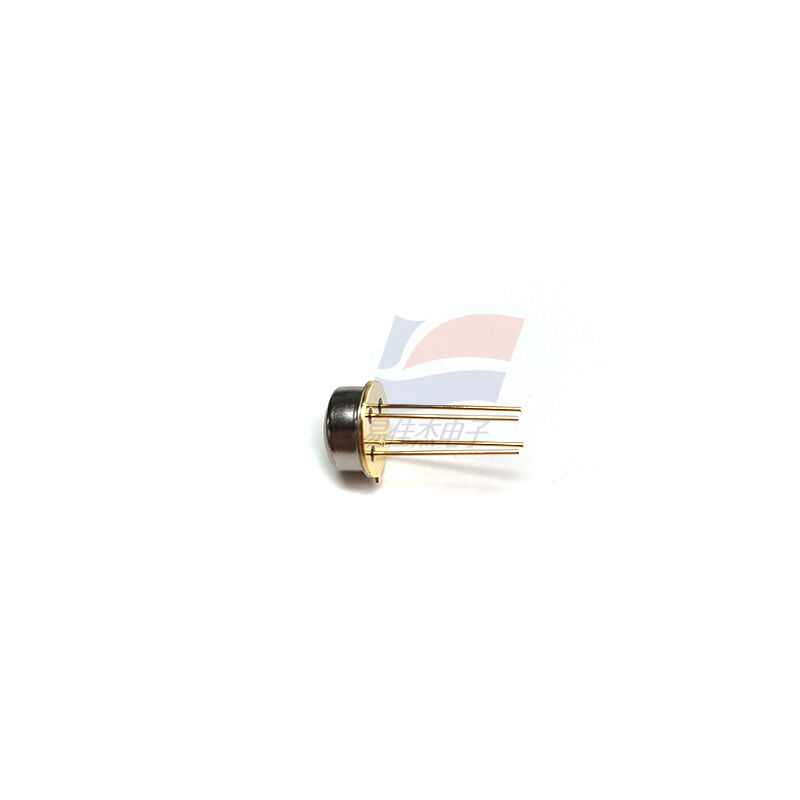

Cảm biến đo nhiệt độ hồng ngoại nhiệt điện YJJ MRT313 MRT511 MEMS

Mô tả sản phẩm:

Cảm biến đo nhiệt độ hồng ngoại nhiệt điện YJJ MRT313 MRT511 MEMS

Đặc trưng:

I. Thông số cốt lõi (Giá trị điển hình ở 25°C)

Kích thước chip: 1,1 × 1,1 mm

Trường góc nhìn: 95° (> 50% năng lượng)

Điện trở nhiệt điện: 90 ± 30 kΩ

Tốc độ phản hồi: 160 ± 40 V/W (vật đen 500K)

Điện áp nhiễu: 38 nV/√Hz

Tốc độ phát hiện: 1,5 × 10⁸ cm·√Hz/W

Hằng số thời gian: ≤ 13 ms (Phản hồi nhanh)

Điện trở NTC: 100 kΩ ± 1% (25°C)

Giá trị NTC β: 3950 ± 1% (25/50°C)

Phạm vi nhiệt độ hoạt động: -30°C ~ +125°C

Phạm vi đo nhiệt độ: -20°C ~ +500°C (Mục tiêu)

II. Nguyên tắc làm việc

Dựa trên hiệu ứng Seebeck, hàng trăm cặp nhiệt điện được mắc nối tiếp để nhận bức xạ hồng ngoại từ mục tiêu (8–14 μm) và chênh lệch nhiệt độ được chuyển thành điện áp đầu ra; một NTC bên trong được sử dụng để bù nhiệt độ môi trường nhằm đạt được phép đo nhiệt độ tĩnh/động không tiếp xúc (khác với nhiệt điện chỉ đo những thay đổi động).

III. Ứng dụng chính

Đo nhiệt độ y tế: nhiệt kế trán, nhiệt kế tai (độ chính xác cao cho cơ thể người 32–42°C)

Điều khiển thiết bị gia dụng: máy hút mùi (khởi động ở nhiệt độ cao trên bếp), máy điều hòa không khí, lò vi sóng, giám sát nhiệt độ bếp

Đo nhiệt độ công nghiệp: đo nhiệt độ không tiếp xúc trong dây chuyền sản xuất, bảo vệ quá nhiệt thiết bị

Phát hiện sự hiện diện của con người: chiếu sáng thông minh, an ninh, cửa tự động (cũng có thể phát hiện cơ thể người tĩnh)
