Thông tin chi tiết sản phẩm:
|
| Tần số cắt: | 20 MHz (-3dB) | Điện áp ngược: | 30 V |
|---|---|---|---|
| Phạm vi nhiệt độ hoạt động: | -40 ~ +85 | Công suất tương đương tiếng ồn (NEP): | 1,9×10⁻¹⁴ W/√Hz |
| Phép chia bốn góc phần tư: | 10×10mm | Độ nhạy: | 960nm |
| Bao bì siêu mỏng SMD: | dày 1,26mm | Dòng điện tối thấp: | Dòng điện tối |
| Làm nổi bật: | Diode PIN silicon 10x10mm,Diode phát hiện cận hồng ngoại,Cảm biến quang điện hồng ngoại S5981 |
||
Mô tả sản phẩm:

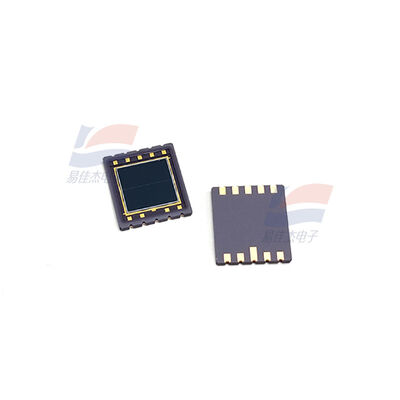

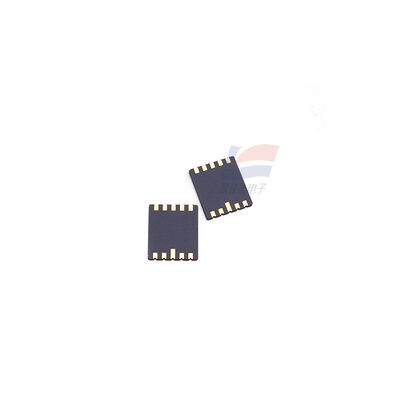

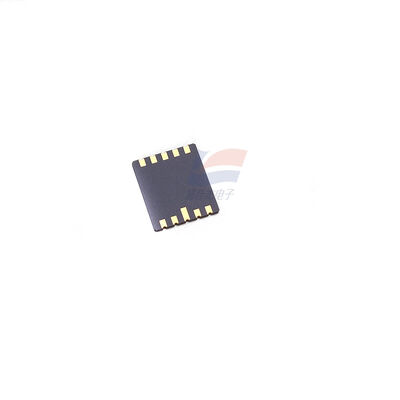

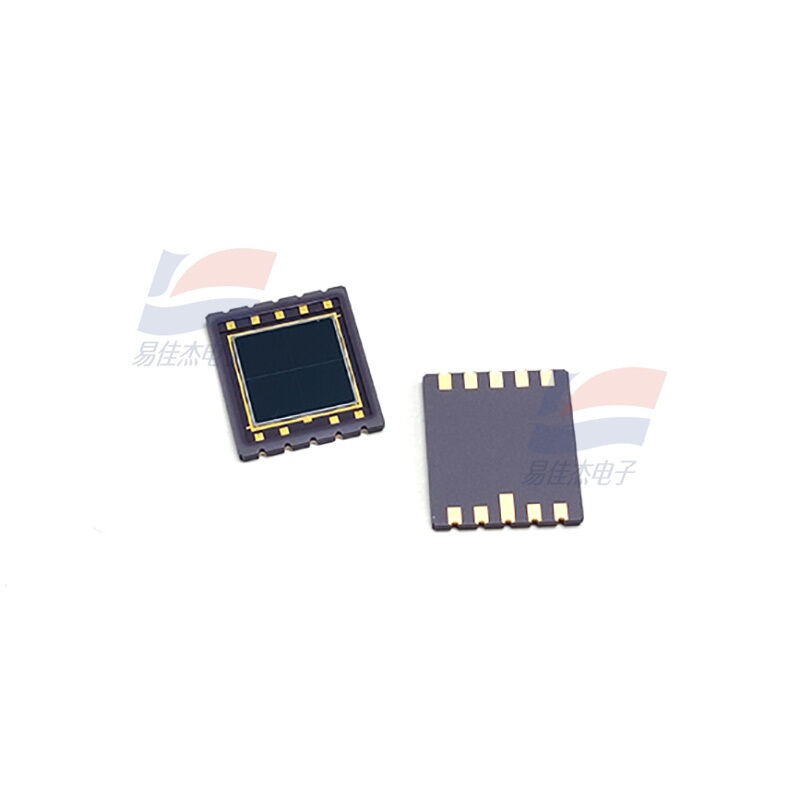

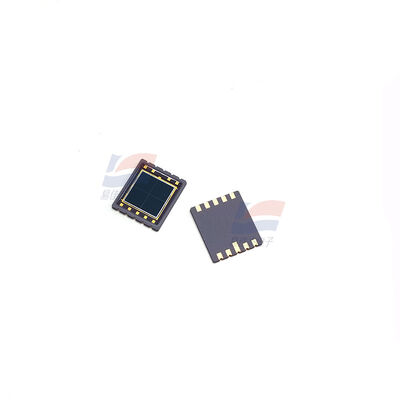

Diode quang PIN Silicon YJJ S5981, 10×10mm, cho phát hiện cận hồng ngoại
Đặc điểm:
Diode quang PIN S5981 Silicon, được thiết kế đặc biệt cho các ứng dụng gắn bề mặt (SMD), chủ yếu được sử dụng cho các tình huống quang học chính xác như hiệu chuẩn trục quang, phát hiện vị trí và căn chỉnh laser.
Diode quang S5981
1. Thông số chính (Ta = 25°C)
Mô hình: S5981
Loại: Diode quang PIN Silicon 4 góc phần tư
Diện tích nhạy sáng: 10 × 10 mm (Bằng nhau ở tất cả các góc phần tư, 5 × 5 mm mỗi góc phần tư)
Phổ đáp ứng: 320 - 1100 nm (Tia cực tím đến Cận hồng ngoại)
Hamamatsu Photonics Co., Ltd.
Bước sóng đỉnh: 960 nm
Hệ số đáp ứng: 0.72 A/W @ 960 nm
Dòng tối: ≤ 4 nA (@ VR = 10V)
Điện dung tại mối nối: 35 pF (@ VR = 10V, f = 1 MHz)
Tần số cắt: 20 MHz
Công suất nhiễu tương đương: 1.9 × 10-¹4 W/Hz¹/²
Vỏ: SMD gốm, dày 1.26 mm
Nhiệt độ hoạt động: -40°C ~ +85°C
Nhiệt độ lưu trữ: -40°C ~ +100°C
Đặc điểm: Phân chia 4 góc phần tư, Diện tích nhạy sáng lớn, SMD siêu mỏng, Hàn chảy không chì
2. Cấu trúc và chân cắm
Cấu trúc 4 góc phần tư: Bề mặt chiếu sáng được chia thành 4 góc phần tư độc lập (A/B/C/D), mỗi góc có khả năng xuất ra dòng quang
Chân cắm: Tổng cộng 5 chân (4 đường tín hiệu + 1 đầu nối chung), hỗ trợ hàn chảy SMD
Ưu điểm: Phát hiện đồng thời cường độ ánh sáng và vị trí điểm sáng, không cần quét cơ học
3. Ứng dụng điển hình
Hiệu chuẩn / Căn chỉnh trục quang laser
Giám sát vị trí và độ lệch cho thiết bị đánh dấu, hàn, cắt laser
Nền tảng quang học, Kính thiên văn, Hiệu chỉnh vòng kín trục quang radar laser
Phát hiện nhạy vị trí (Thay thế PSD)
Đo độ lệch tâm điểm sáng, Phát hiện sai lệch góc
Thị giác robot, Căn chỉnh phôi, Cảm biến dịch chuyển chính xác
Giám sát công suất / năng lượng laser
Phát hiện thời gian thực công suất laser 905nm/980nm/1064nm
Giám sát cường độ ánh sáng cho truyền thông sợi quang, thiết bị y tế laser
Thiết bị đo quang học
Phát hiện phổ rộng cho máy quang phổ, máy đo màu, máy đo bức xạ
Giám sát ánh sáng môi trường, điều khiển phơi sáng cho camera công nghiệp
Ô tô / Tự động hóa công nghiệp
Radar laser trên xe (LiDAR) thu nhận, Cảm biến tránh vật cản
Điều hướng và định vị xe tự hành (AGV)
Thông số kỹ thuật:
| Dải phổ | 320–1100 nm |
| Bước sóng đỉnh | 960 nm |
| Đáp ứng | 0.72 A/W @ 960 nm |
| Dòng tối | 0.6 nA |
