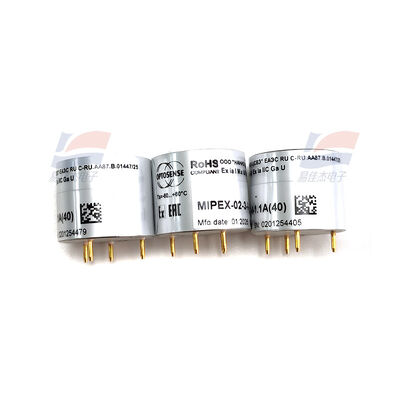

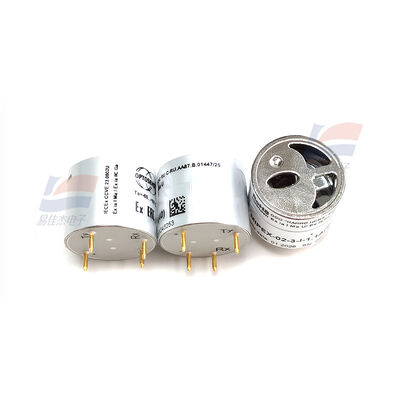

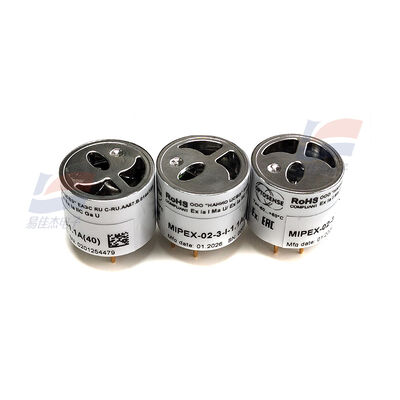

YJJ MIPEX-02-1-II-1.1A (21) Cảm biến khí quang NDIR công suất thấp (Hồng ngoại không phân tán) cho Năng lượng Dầu khí

Mô tả sản phẩm:

YJJ MIPEX-02-1-II-1.1A (21) Bộ cảm biến khí quang hồng ngoại NDIR không phân tán công suất thấp cho năng lượng dầu khí

Đặc điểm:

Nguyên tắc cảm biến: quang ngoại đỏ không phân tán NDIR (đặc biệt cho methane CH4, không có ngộ độc hóa học, tuổi thọ dài)

Phân tích hoàn chỉnh mã mẫu (theo quy tắc nhà máy ban đầu) văn bản đơn giản

MIPEX-02 - 1 - II - 1.1A (21)

Series cơ bản nhà chứa chống nổ xếp hạng Firmware phiên bản Dedicated Range

02: Máy cảm biến khí metan hồng ngoại năng lượng thấp

1: **Vỏ số 1: Vỏ kim loại thép không gỉ**

II: ** II lớp chống nổ (Bất chống nổ trong công nghiệp, không có mìn) Ex ia IIC Ga**

1.1A: Hardware Circuit, Pin Definition, Factory Calibration Firmware Version

(21): **Phạm vi 0~21% VOL Methane CH4**

Khí được phát hiện: Methane CH4 (Khí tự nhiên, khí sinh học, khí ống dẫn), có tính chọn lọc cao, chống lại sự can thiệp chéo của ethane / propane

Cấu trúc: 4Pin Đèn thẳng, Phòng khí hồng ngoại hoàn toàn kín, Cấu trúc nguồn ánh sáng + Máy dò + MCU, Tỷ lệ hoàn toàn nhiệt độ / áp suất khí quyển, Định chuẩn nhà máy

II. Các thông số đo lường cốt lõi (giới hạn sản xuất ban đầu 25 °C)

1. Phạm vi và độ chính xác

Phạm vi đo: 0 ~ 21% VOL Methane (CH4) (Điều phụ lục (21) Exclusive Large Range)

Độ chính xác đo: ± 0,2% VOL (0 ~ 5% Interval); ≤ Full Range 1,5% FS (Full Range)

Độ phân giải: 0,01% VOL

Tính tuyến tính: < 1% FS

Sự can thiệp chéo: Sự can thiệp tối thiểu với hỗn hợp hydrocarbon, CO, hơi nước, Methane

2Đặc điểm phản ứng

Thời gian khởi động làm nóng trước: ≤ 120s (2 phút)

Thời gian phản ứng T90: ≤ 5s (không có bộ lọc bụi); ≤ 15s (với bộ lọc bụi)

Thời gian phục hồi: ≤ 8s

Drift hàng năm: < 0,5% FS / năm, ổn định dài hạn tuyệt vời

III. Các thông số điện hoàn chỉnh

1. Cung cấp điện và tiêu thụ điện (Cung cấp điện cực thấp, ưu tiên cung cấp điện pin)

Điện áp hoạt động: 3,0 ~ 4,5 V DC (thường là 3,3 V)

Điện hoạt động trung bình: < 0,5 mA

Tiêu thụ điện tổng thể: < 1,5 mW (Tiêu thụ điện cực thấp thống nhất MIPEX-02 Series)

Tiêu thụ năng lượng tĩnh ngủ: Mức độ μA

2. Khả năng phát tín hiệu

Giao diện truyền thông: UART kỹ thuật số (TTL Serial Port)

Các thông số cổng hàng loạt: Baud rate 9600 bps, định dạng 8N1 (8 bit dữ liệu, 1 bit dừng, không có sự cân bằng)

Chức năng tích hợp: Phản ứng nhiệt độ, Phản ứng áp suất khí quyển, Lưu trữ dữ liệu hiệu chuẩn nhà máy, Serial Port Direct Output của giá trị nồng độ thực sự,Không cần chuyển đổi thuật toán bên ngoài

3Các thông số làm việc môi trường

Nhiệt độ làm việc: -40°C +60°C Nhiệt độ rộng

Độ ẩm môi trường: 0 ~ 98% RH (Không ngưng tụ)

Áp suất khí quyển: 80 ~ 120 kPa

Mức độ bảo vệ: IP54, chống bụi, chống phun nước

Nhiệt độ lưu trữ: -55°C +60°C

IV. Đánh giá chống nổ (Trọng khác với mô hình mỏ than trước đây của bạn)

Chứng chỉ nổ: Ex ia IIC Ga (Class II Ground Industrial intrinsically safe explosion-proof)

Áp dụng cho vụ nổ: Nhà máy, dầu khí, hóa chất, khu vực nguy hiểm ngoài trời (0 khu vực chung)

Phân biệt mô hình trước đây:

I = I lớp mỏ than ngầm đặc biệt (Ex ia I Ma)

II = II lớp đất môi trường dễ cháy và nổ công nghiệp (Ex ia IIC Ga), có thể được sử dụng trong hóa chất, dầu khí, trạm xăng tự nhiên

V. Kích thước vật lý và các thông số cấu trúc

Kích thước tổng thể: Φ20,3 mm × 16,6 mm (không bao gồm chân)

Vật liệu vỏ: Vỏ số 1 Thông số kỹ thuật = 304 vỏ kim loại thép không gỉ, mạnh mẽ, chống va chạm, chống bụi, chống ẩm

Trọng lượng: 16,6 g (Phần vỏ thép không gỉ)

Pin: 4Pin Plated Gold Straight Insert Pins, PCB Directly Welded Design service life: ≥ 10 năm (điện quang hồng ngoại không có chất xúc tác và làm suy giảm ngộ độc,dài hơn nhiều so với các cảm biến đốt xúc tác)

VI. Ưu điểm chính của sản phẩm

Phạm vi rộng 0 - 21% VOL: Bao gồm toàn bộ phạm vi nổ khí tự nhiên (giới hạn thấp hơn 5% VOL, giới hạn trên 15% VOL), tương thích với giám sát rò rỉ trên phạm vi

Chất chống nổ công nghiệp cấp cao nhất Ex ia IIC Ga: Chất chống nổ khu vực Ground 0, phù hợp để sử dụng trong các trạm hóa chất / dầu và xăng

Tiêu thụ điện cực thấp < 1,5 mW, hoàn toàn tương thích với thiết bị giám sát IoT di động, không dây chạy bằng pin

Nguyên tắc quang học NDIR: Không ngộ độc silicon, không bị tổn thương do va chạm nồng độ cao, không bị thiếu oxy, tuổi thọ 10 năm

Xây dựng đầy đủ bù đắp + hiệu chuẩn nhà máy, chip duy nhất trực tiếp cổng hàng loạt đọc nồng độ, mạch ngoại vi là cực kỳ đơn giản

Nhà thép không gỉ, chống bụi, ẩm và điều kiện công nghiệp khắc nghiệt

VII. Ứng dụng chính và kịch bản ứng dụng

Ứng dụng cốt lõi

Giám sát rò rỉ khí tự nhiên công nghiệp (methane) trên mặt đất, phát hiện an toàn khí, giám sát khí môi trường chống nổ hóa học khí và dầu

Các lĩnh vực ứng dụng được phân chia

Ngành công nghiệp dầu khí và năng lượng (lực lượng chính)

Đường ống dẫn khí đốt tự nhiên đường dài, trạm cổng, trạm điều chỉnh áp suất, trạm theo dõi rò rỉ

Khu vực dầu mỏ, nhà máy lọc dầu và hóa chất, phát hiện giới hạn quá mức methane trong phòng nồi hơi khí

Đường ống dẫn khí đô thị, giám sát an toàn trạm xăng đô thị

An ninh công nghiệp

Máy dò khí đốt cố định, máy phân tích khí công nghiệp trực tuyến

Xưởng hóa học, nhà máy chống nổ, giám sát nồng độ metan trong không gian kín

Thiết bị di động / IoT

Máy dò khí di động chạy bằng pin, dụng cụ kiểm tra cầm tay

Khung giám sát khí không dây tiêu thụ năng lượng thấp, cảm biến IoT LoRa/NB-IoT

Các kịch bản khác

Kiểm tra methane trong các trạm khí sinh học, bể thiếu khí của các nhà máy xử lý nước thải

Máy nồi hơi, máy phát khí, lò công nghiệp bảo vệ an toàn khí
