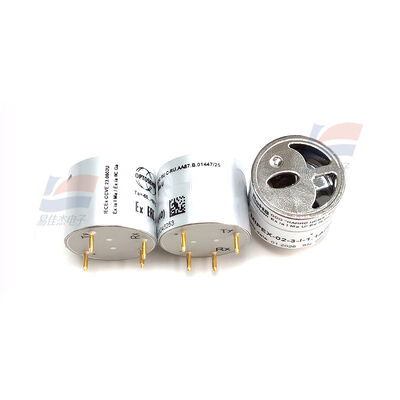

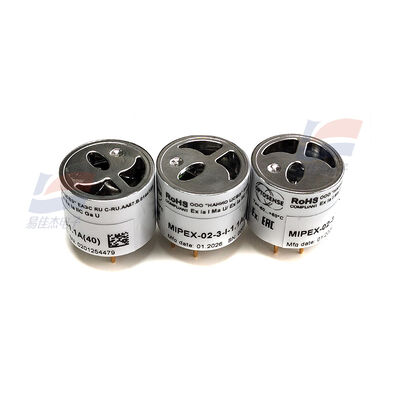

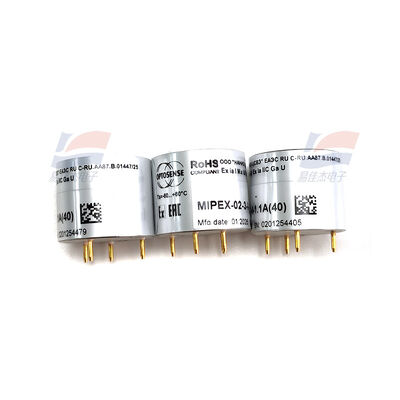

YJJ Mipex-02-3-I-1-1A (40) NDIR Không phân tán cảm biến khí quang hồng ngoại cho mỏ than

Mô tả sản phẩm:

YJJ Mipex-02-3-I-1-1A (40) Cảm biến khí quang NDIR hồng ngoại không phân tán cho mỏ than

Đặc điểm:

Nguyên lý cảm biến: Cảm biến khí quang NDIR hồng ngoại không phân tán (chuyên dụng cho khí Metan CH₄)

Giải mã hậu tố model

02: Dòng cơ bản MIPEX-02 (hồng ngoại công suất thấp thu nhỏ)

3: Vỏ kim loại thép không gỉ (cấu trúc chống cháy nổ)

I: Chống cháy nổ mỏ loại I (chống cháy nổ loại I cho mỏ than dưới lòng đất)

1: Thông số phạm vi đo

1A: Phiên bản phần cứng, định nghĩa chân cắm, cấu hình firmware

(40): Phạm vi 0 - 40% VOL khí Metan (CH₄), phiên bản phạm vi cao chuyên dụng cho mỏ than

I. Tổng quan cơ bản

Phát hiện khí: Metan CH₄ (khí tự nhiên, khí mỏ), khả năng chống nhiễu chéo từ hydrocarbon cao

Cấp chống cháy nổ: Ex ia I Ma (chống cháy nổ an toàn nội tại cho mỏ dưới lòng đất, áp dụng cho Vùng 0), cấp chống cháy nổ cao nhất dành riêng cho mỏ

Cấu trúc: Hình trụ vi mô Φ20mm, chân cắm thẳng 4 chân, buồng khí thép không gỉ kín hoàn toàn, tích hợp nguồn sáng hồng ngoại + bộ dò + MCU, có bù nhiệt độ

Định vị cốt lõi: Cảm biến Metan hồng ngoại phạm vi rộng, công suất thấp cho khí mỏ và khí tự nhiên, thay thế loại đốt xúc tác, chống ngộ độc, tuổi thọ cực cao và không gặp sự cố thiếu oxy

II. Giải thích đầy đủ mã model dạng văn bản thuần

MIPEX-02 - 3 - I - 1 - 1A (40)

Dòng cơ bản Vỏ Chống cháy nổ Cấp độ Phạm vi Cài đặt Phiên bản phần cứng Phạm vi cuối cùng

02: Metan hồng ngoại NDIR 3 = Thép không gỉ I = Mỏ than loại I 1 = Phạm vi lớn 1A = Firmware (40) = 0 - 40% VOL CH₄

III. Thông số đo cốt lõi (Thông số kỹ thuật nhà máy gốc)

1. Phạm vi và độ chính xác

Khí đo: Metan CH₄ (Khí)

Phạm vi đo: 0 - 40% VOL (40) (Phạm vi độc quyền)

Độ chính xác đo: ±0.2% VOL (0 - 5%); ± 1.5% phạm vi đầy đủ (Phạm vi đầy đủ)

Độ phân giải: 0.01% VOL

Độ tuyến tính: <1% FS, Hiệu chuẩn tuyến tính nhà máy tích hợp

Nhiễu chéo: Ít nhiễu với các ankan như etan, propan, v.v., khả năng chọn lọc cao độc quyền cho metan

2. Phản hồi và làm nóng sơ bộ

Thời gian làm nóng sơ bộ: ≤120s (Ổn định khi bật nguồn)

Thời gian phản hồi T90: ≤5s (Không có bộ lọc bụi); ≤15s (Có bộ lọc bụi); ≤8s

Thời gian phục hồi: ≤8s

Trôi dài hạn: <0.5% FS / Năm

IV. Thông số điện đầy đủ

1. Tiêu thụ điện năng (Tiêu thụ điện năng cực thấp, ưu tiên nguồn pin)

Điện áp hoạt động: 3.0 - 4.5 V DC (Điển hình 3.3V)

Dòng hoạt động trung bình: <0.5mA

Tổng tiêu thụ điện năng: <1.5 mW (Cảm biến hồng ngoại tiêu thụ điện năng thấp nhất ngành)

Tiêu thụ điện năng khi ngủ: Cấp μA

2. Đầu ra tín hiệu

Giao diện truyền thông: UART kỹ thuật số đầy đủ (Cổng nối tiếp TTL)

Tốc độ Baud: Mặc định 9600 bps

Định dạng dữ liệu: 8N1 (8 Bit dữ liệu, 1 Bit dừng, Không kiểm tra chẵn lẻ)

Tích hợp: Bù nhiệt độ, Bù áp suất khí quyển, Lưu trữ hiệu chuẩn dữ liệu, Đầu ra trực tiếp giá trị nồng độ, Không cần thuật toán chuyển đổi bên ngoài

3. Thông số môi trường làm việc

Nhiệt độ hoạt động: -40℃ ～ +60℃ (Phiên bản khai thác mỏ nhiệt độ rộng loại I)

Độ ẩm môi trường: 0 - 98% RH (Không ngưng tụ)

Áp suất khí quyển: 80 - 120 kPa

Cấp bảo vệ: IP54, Chống bụi và chống bắn tóe, Buồng khí tích hợp chống hơi nước

Nhiệt độ lưu trữ: -55℃ ～ +60℃

V. Kích thước vật lý và cấu trúc

Kích thước hình dạng: Φ20.3 mm × 16.6 mm (Không bao gồm chân cắm)

Vỏ: Thép không gỉ 304 (Thông số kỹ thuật Model 3), Vỏ chống cháy nổ chắc chắn, chống va đập, dùng cho mỏ

Trọng lượng: 16.6 g (Phiên bản thép không gỉ)

Chân cắm: Chân cắm kim loại thẳng tiêu chuẩn 4 chân, hàn trực tiếp PCB

Tuổi thọ thiết kế: ≥10 Năm (Quang học hồng ngoại không có vật tư tiêu hao, không bị ngộ độc xúc tác và suy giảm)

VI. Chứng nhận an toàn cháy nổ (Tiêu chuẩn cốt lõi cho mỏ)

Tiêu chuẩn cháy nổ: Ex ia I Ma (IEC 60079 Lớp I mỏ, An toàn nội tại, Cấp độ chống cháy nổ cao nhất, Có sẵn cho Vùng 0 mỏ)

Áp dụng: Mỏ than dưới lòng đất, môi trường nguy hiểm do Metan, không có tia lửa điện, không có nguy cơ nổ

Nhược điểm của cảm biến đốt xúc tác: Không sợ ngộ độc silicon, không sợ tác động của khí nồng độ cao, không có sự cố thiếu oxy

VII. Ưu điểm cốt lõi của sản phẩm

Phạm vi lớn độc quyền (40): 0 - 40% VOL, Bao phủ tất cả các khoảng nguy hiểm của khí mỏ (Giới hạn nổ dưới 5% VOL)

Chống cháy nổ hàng đầu cho mỏ: Ex ia I Ma, Giải pháp cảm biến Metan hồng ngoại duy nhất tuân thủ cho mỏ dưới lòng đất

Tiêu thụ điện năng cực thấp <1.5mW, Tương thích với thiết bị di động chạy pin, thiết bị giám sát không dây

Ưu điểm nguyên lý quang học: Tuổi thọ 10 năm, không bị ngộ độc xúc tác, độ ổn định cao, độ trôi nhiệt độ rất nhỏ

Bù trừ đầy đủ tích hợp: Bù nhiệt độ và áp suất khí quyển tích hợp, hiệu chuẩn nhà máy, đọc nồng độ trực tiếp bằng chip đơn

Vỏ thép không gỉ chắc chắn, chống bụi, chống ẩm, môi trường khắc nghiệt dưới lòng đất

Đầu ra UART kỹ thuật số, mạch cực kỳ đơn giản, không cần mạch điều chỉnh tín hiệu ngoại vi

VIII. Ứng dụng chính và kịch bản ứng dụng

1. Ứng dụng cốt lõi Giám sát nồng độ Metan dưới lòng đất mỏ than, phát hiện rò rỉ phạm vi rộng khí tự nhiên, cảnh báo sớm an toàn mỏ

2. Phân khúc ứng dụng

Ngành khai thác than và khoáng sản (chủ yếu)

Thiết bị kiểm tra khí dưới lòng đất, máy dò khí di động

Cảm biến khí cố định, trạm giám sát an toàn mỏ, giám sát khí trực tuyến trong đường hầm

Báo động quá giới hạn khí tại khu vực khai thác than, khu vực đào lò, đường hầm, khu vực kín

Ngành năng lượng dầu khí

Giám sát rò rỉ phạm vi rộng đường ống dẫn khí tự nhiên, trạm

Phát hiện nồng độ Metan cao tại các khu vực mỏ dầu, nhà máy lọc hóa dầu

Thiết bị an ninh công nghiệp

Máy dò khí cháy cố định, máy phân tích khí công nghiệp

Giám sát Metan hòa tan trong dầu máy biến áp (lỗi dầu-khí)

Thiết bị di động / không dây

Máy dò cầm tay chạy pin công suất thấp, nút giám sát khí không dây IoT
