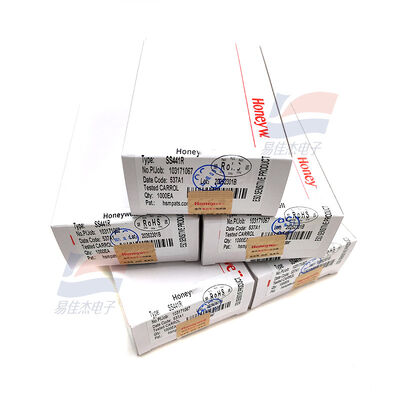

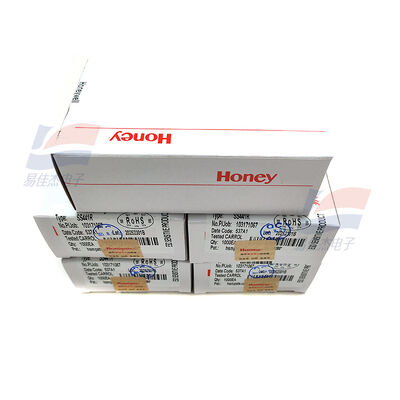

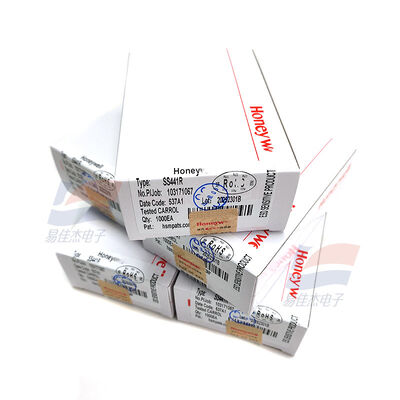

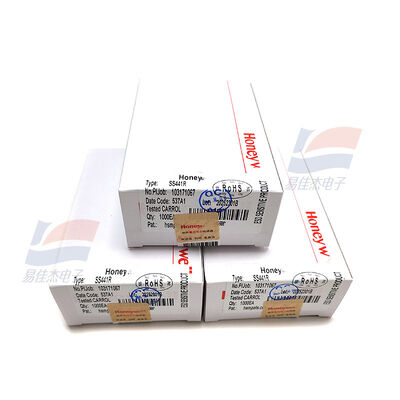

YJJ SS441R Chiếc chip phát hiện từ tính không tiếp xúc

Mô tả sản phẩm:

YJJ SS441R Chiếc chip phát hiện từ tính không tiếp xúc

Đặc điểm:

Mô hình: SS441R

Loại: Chuyển đổi Hall kỹ thuật số một cực (sự nhạy cao), một phần của loạt SS440R, chỉ phản ứng với cực nam (pole S) của từ trường, gói gắn bề mặt TO-92,phạm vi nhiệt độ cao cấp công nghiệp, bảo vệ tích hợp, không tiếp xúc phát hiện từ tính chip phổ quát.

I. Tổng quan cơ bản

Phân loại sản phẩm: Chuyển hiệu hiệu ứng Hall số đơn cực (Unipolar Hall Switch)

Đáp ứng cực nam châm: Chỉ cực nam ( cực S) kích hoạt, không có hành động trên cực bắc ( cực N)

Độ nhạy: Độ nhạy cao nhất trong cùng một loạt (cao nhất trong ba mô hình trong loạt SS440R)

Gói: TO-92 phẳng, 3 chân gắn trên bề mặt, hàn, dây dễ dàng

đầu ra: NPN đầu ra ngập dòng, đầu ra thoát nước mở, có thể trực tiếp điều khiển MCU IO, transistor, relé

Bảo vệ tích hợp: Bảo vệ nguồn cung cấp điện ngược, không bị cháy chip do hệ thống dây điện ngược

II. Các thông số từ tính lõi (25 độ C tham chiếu)

1G = 0,1mT

Điểm hoạt động điển hình (mức ngưỡng dẫn điện từ trường Bop): 75 G (7,5 mT)

Sân từ dẫn tối đa: 135 G (13,5 mT)

Lĩnh vực từ tính giải phóng tối thiểu (mức ngưỡng khử hoạt động Brp): 10 G (1,0 mT)

Sự khác biệt hysteresis từ tính (Bop-Brp): Thông thường 40 G, chống chấn động, chống gây sai lầm

Đặc điểm phát hiện: Cột S gần dẫn điện, từ trường thu hồi ngắt kết nối, không khóa

III. Các thông số điện hoàn chỉnh

1. Các thông số nguồn điện

Phạm vi điện áp hoạt động: 3,0 V ~ 24 V DC (hợp tác với các hệ thống 3.3V / 5V / 12V / 24V)

Dòng điện cung cấp thông thường: 4 mA (5V), tối đa 8 mA

Điện lượng đầu ra tối đa: 20 mA (giới hạn đầu ra mở)

Điện rò rỉ: ≤ 10μA

2. Chuyển đổi các đặc điểm phản ứng

Thời gian tăng / giảm đầu ra: ≤1,5 μs, chuyển đổi tốc độ cao

Phạm vi nhiệt độ hoạt động: -40 °C ± +150 °C (độ cao nhiệt độ công nghiệp cực kỳ rộng)

Nhiệt độ lưu trữ: -55°C-165°C

Định nghĩa chân (TO-92 hướng về phía trước, chân hướng xuống từ trái sang phải)

1 chân: VCC (cột tích cực nguồn cấp điện)

2 chân: GND (đất cung cấp điện)

3 pin: OUT (NPN đầu ra thoát nước mở)
