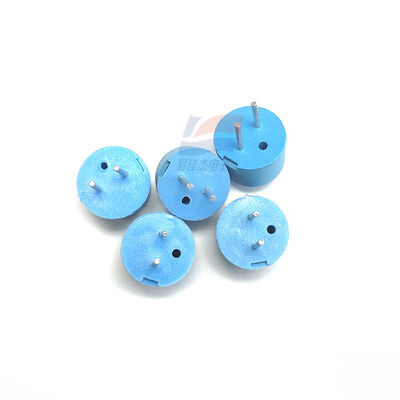

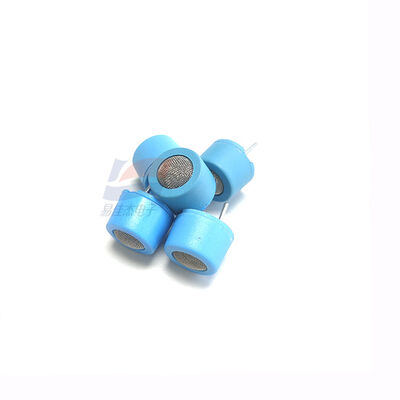

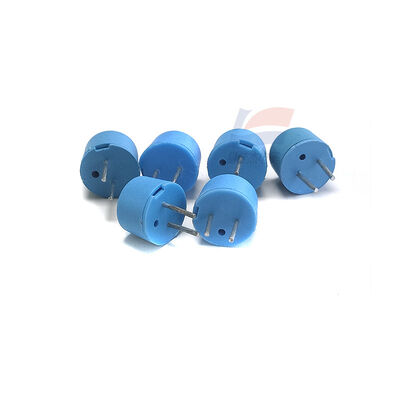

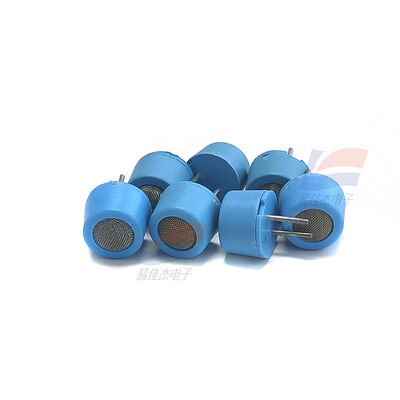

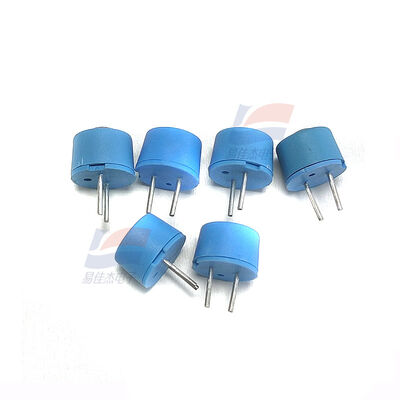

YJJ MQ-D1 cảm biến cảm biến khí bán dẫn để phát hiện rò rỉ khí gia dụng

Mô tả sản phẩm:

Cảm biến khí bán dẫn YJJ MQ-D1 phát hiện rò rỉ khí gia đình

Đặc điểm:

Cảm biến khí bán dẫn MQ-D1 thuộc dòng MQ-D công suất thấp. Nó có thể phát hiện nhiều loại khí dễ cháy và khói. Nó có chi phí thấp và mạch đơn giản, chủ yếu được sử dụng để phát hiện rò rỉ khí trong môi trường gia đình.

I. Tổng quan cơ bản

Mô hình: MQ-D1

Nguyên lý cảm biến: Cảm biến khí bán dẫn oxit kim loại (MOS), điện trở giảm khi nồng độ khí dễ cháy tăng, và xuất tín hiệu điện áp tương tự

Đóng gói: Vỏ kim loại TO, 4 chân (2 chân dây gia nhiệt + 2 chân điện cực tín hiệu)

Định vị cốt lõi: Phát hiện khí dễ cháy phổ rộng công suất thấp, so với MQ-2 và MQ-4 truyền thống, có công suất tiêu thụ thấp hơn và kích thước nhỏ hơn

II. Khí phát hiện và phạm vi

1. Khí có thể phát hiện (loại phổ rộng)

Khí tự nhiên (metan CH₄), khí đốt, khí hóa lỏng (LPG), hydro, carbon monoxide (CO), axetylen, hơi xăng / dầu hỏa, ankan, khói, hơi dễ cháy hữu cơ

2. Phạm vi đo

500 ppm ~ 10000 ppm (0,05% ~ 1%), độ nhạy tối ưu cho metan

Tiêu chuẩn hiệu chuẩn: 0,3% (3000 ppm) metan

III. Thông số điện đầy đủ (Bảng thông số kỹ thuật gốc của nhà sản xuất)

1. Thông số nguồn điện và gia nhiệt

Điện áp gia nhiệt VH: 6,0V DC

Điện áp hoạt động vòng lặp Vc: ≤ 24V DC

Điện trở tải tiêu chuẩn RL = 51Ω

Công suất tiêu thụ gia nhiệt: Thiết kế công suất thấp, thấp hơn nhiều so với cảm biến dòng MQ thông thường

2. Đặc tính điện của cảm biến khí

Điện áp đầu ra không khí sạch: V₀ = 0,7 ~ 1,6 V

Điện áp đầu ra khí hiệu chuẩn (metan 0,3%): V₁ ≥ 2,5 V

Thời gian phản hồi (T₉₀): ≤ 30 s (khí đạt đầu ra ổn định)

Thời gian phục hồi: ≤ 60 s (rời khỏi khí và trở về đường cơ sở)

3. Môi trường làm việc

Nhiệt độ hoạt động: -10℃ ~ +45℃

Nhiệt độ lưu trữ: -20℃ ~ +50℃

Độ ẩm môi trường: ≤ 90% RH (không ngưng tụ)

Áp suất khí quyển: 650 ~ 800 mmHg

Độ ổn định dài hạn: Chu kỳ làm việc liên tục 24 giờ, độ lệch điện áp đường cơ sở **±15% trong**

4. Định nghĩa chân (4 chân phổ dụng)

Chân 1, 2: Dây gia nhiệt (VH) (không phân cực)

Chân 3, 4: Đầu cuối tín hiệu (Vc/RL) (hai đầu của cảm biến khí)

IV. Đặc điểm cốt lõi của sản phẩm

Tiêu thụ điện năng thấp: Thiết kế gia nhiệt công suất thấp độc quyền cho dòng D, phù hợp với các thiết bị chạy bằng pin và di động

Độ nhạy cao: Phản ứng tốt với metan, khí hóa lỏng, khí đốt, khói và hơi dễ cháy hữu cơ

Độ ổn định dài hạn tuyệt vời, tuổi thọ cao và khả năng chống nhiễu môi trường tốt

Mạch ngoại vi đơn giản, chỉ cần nguồn điện gia nhiệt + lấy mẫu chia điện áp, ADC đơn chip đọc trực tiếp

Chi phí thấp, phù hợp cho sản xuất hàng loạt các thiết bị gia dụng lớn

Cần làm nóng trước (làm nóng trước khi bật nguồn ban đầu ≥ 5 phút để đo ổn định)

V. Ứng dụng chính và kịch bản ứng dụng

1. Ứng dụng cốt lõi

Báo động rò rỉ khí gia đình (phát hiện rò rỉ khí tự nhiên, khí hóa lỏng, khí đô thị)

2. Mở rộng trong mọi kịch bản

An ninh gia đình: Phát hiện rò rỉ khí nhà bếp, giám sát rò rỉ khí cho máy nước nóng / lò treo tường

Công nghiệp và dân dụng: Kiểm tra rò rỉ khí dễ cháy quy mô nhỏ, phát hiện rò rỉ khí đường ống

Giám sát môi trường: Phát hiện quá giới hạn khí dễ cháy, khói và hơi dễ cháy trong nhà

Tích hợp thiết bị nhỏ: Bảo vệ an toàn bếp gas, mô-đun an toàn gas cho thiết bị sấy / sưởi

Thiết bị đơn giản: Máy dò khí di động, giám sát khí dễ cháy trong gara / tầng hầm, báo khói đơn giản
