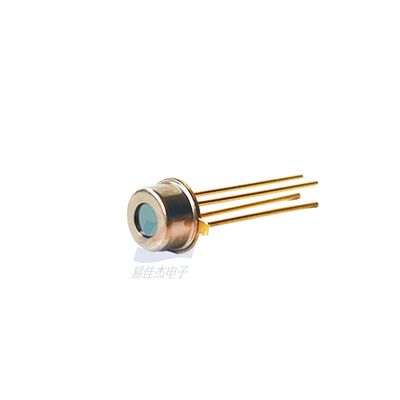

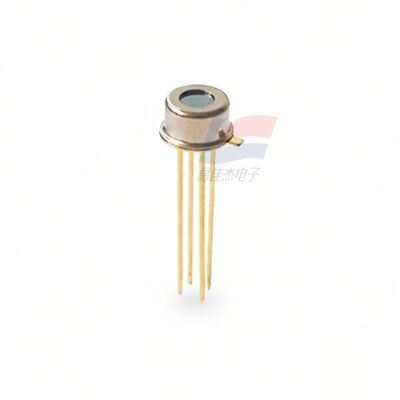

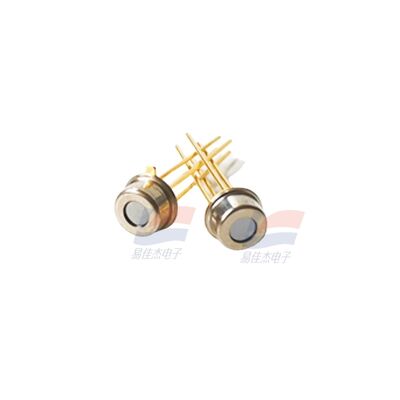

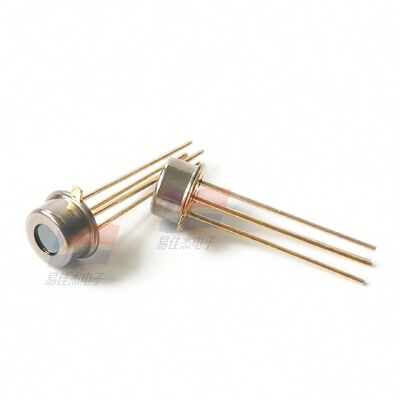

Cảm biến nhiệt điện MRT313 MRT511 Đầu dò nhiệt kế trán Súng đo nhiệt độ Không tiếp xúc Linh kiện

MRT313 MRT511 Cảm biến nhiệt điện Đầu dò nhiệt độ súng Đầu dò nhiệt độ Thành phần nhiệt kế không tiếp xúc

1. Nguyên tắc làm việc cốt lõi:

MRT313 hoạt động dựa trên nguyên lý hiệu ứng nhiệt điện và phát hiện bức xạ hồng ngoại:

• Nó tích hợp chip cảm biến nhiệt điện và bộ lọc hồng ngoại có độ truyền qua cao (được tối ưu hóa cho bước sóng 8–14 μm, phù hợp với bước sóng bức xạ hồng ngoại cực đại của cơ thể con người).
• Khi cảm biến nhắm vào trán người, chip nhiệt điện sẽ hấp thụ bức xạ hồng ngoại phát ra từ bề mặt da. Năng lượng được hấp thụ tạo ra sự chênh lệch nhiệt độ giữa các điểm nối nóng và lạnh của pin nhiệt điện, tạo ra điện áp Seebeck tỷ lệ.
• Tín hiệu điện áp đầu ra được xử lý bằng mạch điều hòa tín hiệu (ví dụ: khuếch đại, hiệu chuẩn) để chuyển đổi thành số đo nhiệt độ cơ thể chính xác.

2. Các tính năng chính:

1. Tối ưu hóa nhiệt độ cơ thể con người: Bộ lọc hồng ngoại 8–14 μm được thiết kế riêng cho bức xạ hồng ngoại của cơ thể con người, đảm bảo độ chọn lọc cao và loại bỏ nhiễu từ ánh sáng xung quanh và các nguồn nhiệt khác.
2. Độ chính xác đo cao: Trong điều kiện đo tiêu chuẩn (khoảng cách: 3–5 cm, nhiệt độ môi trường: 25°C), sai số đo nhiệt độ là ≤ ±0,2°C, đáp ứng yêu cầu về độ chính xác của nhiệt kế y tế và nhiệt kế tiêu dùng.
3. Thời gian phản hồi nhanh: Thời gian phản hồi T₉₀ 300 ms, cho phép đọc nhiệt độ nhanh mà không phải chờ đợi lâu.
4. Tiêu thụ điện năng thấp: Thiết kế công suất cực thấp với dòng điện hoạt động thông thường ≤ 10 μA, phù hợp với các thiết bị cầm tay chạy bằng pin (ví dụ: nhiệt kế đo trán cầm tay).
5. Tích hợp nhỏ gọn và dễ dàng: Gói SMD nhỏ, cấu trúc nhẹ và thiết kế tương thích với chân cắm để hàn trực tiếp trên bo mạch PCB, lý tưởng cho các thiết bị đo nhiệt độ thu nhỏ.
6. Bù nhiệt độ tích hợp: Được trang bị nhiệt điện trở NTC tích hợp để theo dõi và bù nhiệt độ môi trường theo thời gian thực, đảm bảo độ chính xác của phép đo ở các nhiệt độ môi trường khác nhau (10°C–40°C).
7. Hiệu suất ổn định lâu dài: Tốc độ trôi thấp ≤ 0,1°C/năm, không cần hiệu chuẩn lại thường xuyên trong suốt thời gian sử dụng.

3. Ứng dụng điển hình:

• Nhiệt kế đo trán không tiếp xúc cấp y tế
• Nhiệt kế cơ thể hồng ngoại cấp tiêu dùng
• Thiết bị theo dõi nhiệt độ có thể đeo thông minh (ví dụ: vòng đeo tay thông minh có tính năng phát hiện nhiệt độ)
• Thiết bị sàng lọc nhiệt độ y tế công cộng (phiên bản đơn giản)
