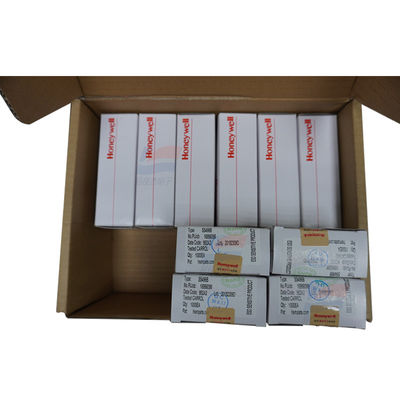

YJJ SS496A Bộ cảm biến hiệu ứng Hall tuyến tính Các kịch bản được sử dụng như phát hiện vị trí và điều khiển động cơ

Mô tả sản phẩm:

Cảm biến hiệu ứng Hall tuyến tính SS496A được sử dụng trong các tình huống như phát hiện vị trí và điều khiển động cơ

Tính năng:

SS496A là cảm biến hiệu ứng Hall tuyến tính kiểu tỷ lệ do Honeywell ra mắt. Điện áp đầu ra liên quan tuyến tính với cường độ từ trường. Nó phù hợp cho các ứng dụng như phát hiện vị trí, đo tốc độ và điều khiển động cơ. Sau đây là mô tả chi tiết các thông số được tổng hợp từ các nền tảng linh kiện điện tử chính thức và có thẩm quyền:

Thông số cảm biến cốt lõi

Danh mục thông số Chỉ số cụ thể

Loại cảm biến Hiệu ứng Hall tuyến tính kiểu tỷ lệ, điện áp đầu ra thay đổi tuyến tính theo cường độ từ trường

Phạm vi đo từ trường −670 Gauss đến +670 Gauss (tức là −67 mT đến +67 mT)

Độ nhạy Giá trị điển hình 1.5 mV/G, một số dữ liệu cho thấy giá trị điển hình 2.7 mV/G, có khả năng nắm bắt chính xác những thay đổi nhỏ trong từ trường

Điện áp đầu ra điểm không Từ trường 0 Gauss, giá trị điển hình 2.5V ± 0.075V (tương thích với các tình huống cấp nguồn danh định 5V)

Phạm vi điện áp đầu ra Tối thiểu 0.2V đến (điện áp cung cấp - 0.2V), điển hình 0.4V đến (điện áp cung cấp - 0.4V), phạm vi điện áp đầu ra rộng

Độ tuyến tính Lỗi tuyến tính không vượt quá 1.5% thang đo đầy đủ, đảm bảo độ chính xác tuyến tính của từ trường và chuyển đổi điện áp

Trôi nhiệt Độ trôi điểm không ±0.04% - ±0.07%/°C; Độ trôi độ nhạy là ≤ -0.00% đến +0.07%/°C khi < 25°C, ≤ -0.02% đến +0.06%/°C khi ≥ 25°C, hiệu suất ổn định trong môi trường nhiệt độ cao

Thời gian đáp ứng Lên đến 1μs, phù hợp với các tình huống phát hiện từ trường động tốc độ cao

Thông số điện

Danh mục thông số Chỉ số cụ thể

Điện áp hoạt động Tối thiểu 4.5V, tối đa 10.5V, điện áp cung cấp danh định là 5V hoặc 9V

Dòng điện hoạt động tĩnh Giá trị điển hình 8mA, một số thông số kỹ thuật cho biết tối đa 8700μA, đặc tính tiêu thụ điện năng thấp phù hợp với các thiết bị chạy bằng pin

Dòng điện đầu ra tối đa Lên đến 10mA, có thể trực tiếp điều khiển một số tải nhỏ, không cần mạch điều khiển bổ sung

Thông số môi trường và vật lý

Danh mục thông số Chỉ số cụ thể

Nhiệt độ hoạt động −40℃ đến 150℃, phù hợp với môi trường khắc nghiệt nhiệt độ cao công nghiệp và nhiệt độ thấp ngoài trời

Dạng gói Thường là gói xuyên lỗ TO - 92, cũng có sẵn gói gắn bề mặt SOT - 23, thiết kế 3 chân, thuận tiện cho việc hàn và tích hợp

Kích thước vật lý Gói TO - 92, chiều dài 4.06mm, chiều rộng 1.6mm, chiều cao 3mm, kích thước nhỏ, tiết kiệm không gian lắp đặt

Phương pháp lắp đặt Gói xuyên lỗ hỗ trợ lắp đặt xuyên lỗ, gói gắn bề mặt hỗ trợ gắn bề mặt, phù hợp với các yêu cầu thiết kế PCB khác nhau

Tuân thủ và các thông số khác

Danh mục thông số Chỉ số cụ thể

Chứng nhận tuân thủ Tuân thủ tiêu chuẩn EU ROHS, được phân loại là EAR99 trong US ECCN, tương thích với các yêu cầu tuân thủ thiết bị điện tử ở nhiều quốc gia

Tính năng cốt lõi Điện trở màng điều chỉnh vi mô laser tích hợp để cải thiện độ chính xác và độ ổn định nhiệt độ; sử dụng phần tử cảm biến Hall bốn phần tử để giảm tác động của ứng suất cơ học và nhiệt lên đầu ra

Khả năng tương thích ứng dụng Tương thích với phát hiện vị trí rôto động cơ không chổi than, đo tốc độ, cảm biến dịch chuyển trong các tình huống điều khiển công nghiệp và điện tử tiêu dùng, cũng phù hợp với thiết bị đo từ trường có độ chính xác cao.
