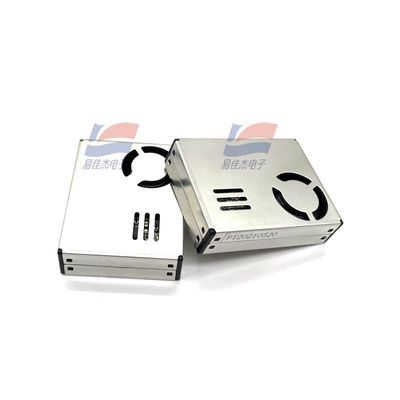

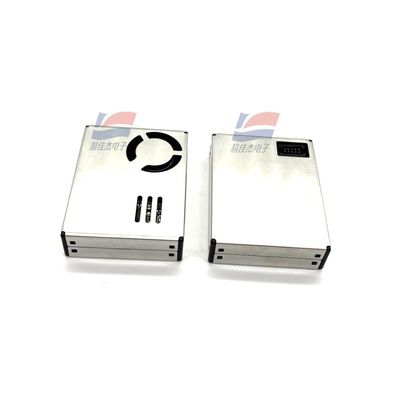

Cảm biến vật chất dạng hạt loại tán xạ laser YJJ PMS9103M được sử dụng để theo dõi nồng độ vật chất dạng hạt trong không khí

Mô tả sản phẩm:

Cảm biến hạt vật chất loại tán xạ laser YJJ PMS9103M được sử dụng để theo dõi nồng độ hạt vật chất trong không khí

Tính năng:

PMS9103M là cảm biến hạt vật chất đa năng kỹ thuật số dựa trên nguyên tắc tán xạ laser. Nó có thể liên tục thu thập và tính toán số lượng hạt vật chất lơ lửng có đường kính khác nhau trong không khí trên một đơn vị thể tích và chuyển đổi nó thành nồng độ khối lượng, sau đó được xuất ra thông qua giao diện kỹ thuật số.

Sau đây là mô tả chi tiết về các thông số chính của nó:

Thông số kỹ thuật

‌Phạm vi đo hạt vật chất‌: Hỗ trợ ba kênh kích thước hạt: 0.3 - 1.0 μm, 1.0 - 2.5 μm và 2.5 - 10 μm.

Hiệu quả đếm hạt: 50% ở kích thước hạt 0.3 μm và ≥ 98% ở kích thước hạt ≥ 0.5 μm.

Phạm vi đo hiệu quả nồng độ khối lượng hạt vật chất: 0 - 500 microgam trên mét khối (giá trị tiêu chuẩn PM2.5).

Phạm vi tối đa của nồng độ khối lượng hạt vật chất: ≥ 1000 microgam trên mét khối (giá trị tiêu chuẩn PM2.5). Các giá trị vượt quá 1000 μg/m³ nên dựa trên các phép đo thực tế.

Độ phân giải: 1 microgam trên mét khối (μg/m³).

Tính nhất quán: Trong phạm vi từ 100 đến 500 μg/m³, nó là ±10% (giá trị tiêu chuẩn PM2.5); trong phạm vi từ 0 đến 100 μg/m³, nó là ±10 μg/m³.

Thể tích lấy mẫu: 0.1 lít (L).

Thời gian phản hồi: Thời gian phản hồi đơn lẻ < 1 giây, tổng thời gian phản hồi ≤ 10 giây.

Yêu cầu về nguồn điện: Điện áp DC: Giá trị điển hình: 5.0V, Giá trị tối thiểu: 4.5V, Giá trị tối đa: 5.5V; Dòng điện làm việc: ≤ 100 mA, Dòng điện chờ: ≤ 2 mA.

Mức giao diện dữ liệu: Mức TTL, logic 3.3V (mức thấp 2.7V).

Môi trường làm việc: Phạm vi nhiệt độ -10 đến +60℃, phạm vi độ ẩm 0 đến 95% (không ngưng tụ).

Môi trường lưu trữ: Phạm vi nhiệt độ -40 đến +85 độ C.

Độ tin cậy: Thời gian trung bình giữa các lần hỏng (MTBF) là ≥ 5 năm.

Kích thước: Tối đa 48 × 40 × 12 mm (mm).

Định nghĩa giao diện

PMS9103M sử dụng giao diện 8 chân. Các định nghĩa chân như sau:

PIN1 (VCC): Nguồn điện dương (+5V)

PIN2 (GND): Nguồn điện âm

PIN3 (SET): Chân cài đặt, mức TTL @ 3.3V, mức cao hoặc mạch hở là trạng thái hoạt động bình thường, mức thấp là trạng thái ngủ

PIN4 (RXD): Chân nhận cổng nối tiếp, mức TTL @ 3.3V

PIN5 (TXD): Chân truyền cổng nối tiếp, mức TTL @ 3.3V

PIN6 (RESET): Tín hiệu đặt lại mô-đun, mức TTL @ 3.3V, mức thấp đặt lại

PIN7, PIN8: NC (Không kết nối) Lưu ý cần chú ý

Cảm biến yêu cầu nguồn điện 5V, nhưng các chân giao tiếp và điều khiển cần mức 3.3V. Nếu kết nối MCU được cấp nguồn 5V, cần thêm mạch chuyển đổi mức.

Các chân SET và RESET có điện trở kéo lên bên trong và có thể để nổi khi không sử dụng.

Khi sử dụng chức năng ngủ, quạt cần ít nhất 30 giây thời gian ổn định để khởi động lại. Nên thời gian làm việc sau khi thức dậy từ chế độ ngủ không dưới 30 giây để đảm bảo độ chính xác của dữ liệu.
