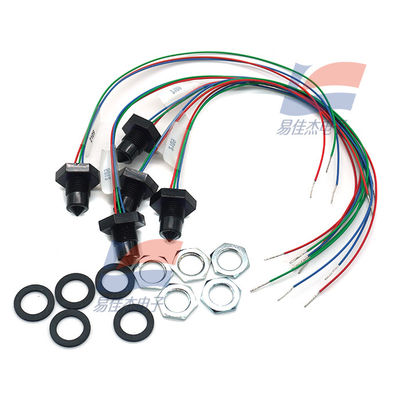

YJJ LLC102000 Cảm biến mức đầu ra kỹ thuật số được sử dụng cho các tình huống công nghiệp giám sát mức chất lỏng

Mô tả sản phẩm:

Cảm biến mức đầu ra kỹ thuật số YJJ LLC102000 được sử dụng để giám sát mức chất lỏng trong các tình huống công nghiệp

Tính năng:

LLC102000 là cảm biến mức chất lỏng quang điện loại tiêu chuẩn từ Công ty SST Sensing của Vương quốc Anh, được thiết kế cho các tình huống công nghiệp. Nó sử dụng công nghệ trạng thái rắn không có bộ phận chuyển động và có thể thực hiện phát hiện bật-tắt mức chất lỏng một điểm. Nó phù hợp với các tình huống lắp đặt có không gian hạn chế. Dưới đây là mô tả thông số chi tiết:

Thông số điện cốt lõi

Chỉ số cụ thể của thông số

Điện áp nguồn tối đa + 15.4Vdc

Dòng điện nguồn tối đa 2.5mA (trong điều kiện nguồn 15.4Vdc)

Loại đầu ra Đầu ra transistor, đầu ra đẩy kéo tương thích TTL Dòng điện đầu ra: 100mA

Đặc tính mức đầu ra: Khi số vật liệu D3 theo sau là "L", mức đầu ra trong không khí là thấp; nếu không, nó là cao.

Điện áp đầu ra: Khi đầu ra ở mức cao, Vout = Vs - 1V (giá trị tối đa); khi đầu ra ở mức thấp, Vout = 0V + 0.5V (giá trị tối đa); khi không có dòng điện đầu ra (Iout = 0mA), mức cao đầu ra Vout = Vs - 0.3V (giá trị tối đa) và mức thấp đầu ra Vout = 0V + 0.1V (giá trị tối đa).

Thông số vật lý và lắp đặt

Chỉ số cụ thể của thông số

Vật liệu vỏ Polysulfone

Phương pháp lắp đặt Lắp đặt ren, với thông số kỹ thuật ren M12x1 - 8g

Đường kính lỗ lắp đặt có thể điều chỉnh Khoảng 12.5 ± 0.3mm

Mô-men xoắn siết chặt Tối đa 1.5N・m (tức là 13.26 inch pound)

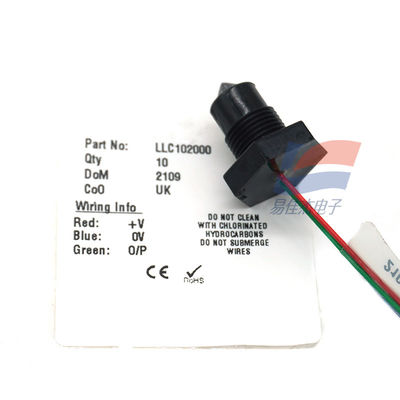

Cấu hình đường dây kết nối Dây dẫn 250mm, với đầu dây mạ thiếc

Thông số môi trường và dung sai

Chỉ số cụ thể của thông số

Nhiệt độ hoạt động Loại tiêu chuẩn, -25°C đến + 80°C

Nhiệt độ bảo quản Loại tiêu chuẩn, -30°C đến + 85°C

Khả năng chịu áp suất tối đa Lên đến 7bar khi niêm phong còn nguyên vẹn

Các tính năng chính khác

Sử dụng nguyên tắc quang học phản xạ toàn phần bên trong, khi đầu cảm biến được bao phủ bởi chất lỏng, sự thay đổi khúc xạ ánh sáng hồng ngoại sẽ kích hoạt việc chuyển đổi mức đầu ra, đạt được việc phát hiện mức chất lỏng;

Nó có hiệu suất bảo vệ điện, tuân thủ các tiêu chuẩn CE, phù hợp với môi trường điện từ công nghiệp phức tạp;

Không có bộ phận chuyển động, có thể làm giảm nguy cơ lỗi trong quá trình sử dụng và có kích thước nhỏ gọn, phù hợp để lắp đặt trong các tình huống có không gian hạn chế.
