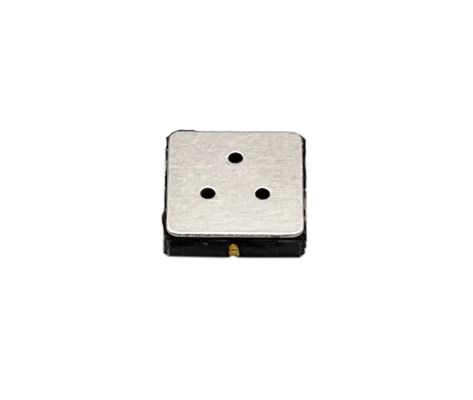

SMD1013B SMD1013 MEMS VOC Gas Sensor High Sensitivity Low Power Consumption Air Quality Sensor

SMD1013B SMD1013 MEMS VOC Gas Sensor Độ nhạy cao, tiêu thụ điện thấp, cảm biến chất lượng không khí

Giới thiệu chung:

SMD1013 là một cảm biến khí bán dẫn MEMS (Micro-Electro-Mechanical Systems), được thiết kế với công nghệ chính xác cao.cung cấp sự bảo vệ và ổn định tốt cho các thành phần nhạy cảm bên trongCảm biến này có khả năng phát hiện các loại khí khác nhau, bao gồm rượu, khói, formaldehyde, vv, làm cho nó phù hợp với một loạt các ứng dụng trong giám sát môi trường, phát hiện an toàn,và kiểm soát quy trình công nghiệp.

Thông số kỹ thuật:

• Phạm vi khí và nồng độ được phát hiện:
  • Bộ cảm biến có thể phát hiện ethanol trong phạm vi nồng độ từ 0 đến 100 ppm. Nó cũng có độ nhạy với các khí khác được đề cập ở trên,làm cho nó trở thành một lựa chọn linh hoạt cho các kịch bản phát hiện khí khác nhau.
  • Độ phân giải để phát hiện ethanol là 0,2 ppm, cho phép đo chính xác nồng độ ethanol ở mức thấp.
• Các thông số điện:
  • Điện áp mạch (Vc): Nó có thể hoạt động dưới điện áp mạch ≤5V hoặc 3.3V DC, cung cấp tính linh hoạt trong các thiết kế mạch khác nhau.
  • Điện áp sưởi (Vh): Điện áp sưởi cần thiết là 1,6 ± 0,1 V, có thể là AC hoặc DC.Nhiệt độ này rất quan trọng để kích hoạt vật liệu bán dẫn bên trong cảm biến để cải thiện hiệu suất cảm biến khí của nó.
  • Kháng tải (RL): Kháng tải có thể điều chỉnh và giá trị cụ thể phải được ghi trong báo cáo giao hàng.Khả năng điều chỉnh này cho phép người dùng tối ưu hóa đầu ra của cảm biến theo yêu cầu mạch cụ thể của họ.
  • Kháng nhiệt (Rh): Ở nhiệt độ phòng, kháng nhiệt được đo là 45 ± 3 Ω.
  • Tiêu thụ năng lượng sưởi (Ph): Tiêu thụ năng lượng sưởi là ≤ 30 mW, cho thấy mức tiêu thụ năng lượng tương đối thấp cho quá trình sưởi.
  • Chống cơ thể nhạy cảm (Rs): Khi được thử nghiệm trong không khí, kháng thể cơ thể nhạy cảm dao động từ 10 đến 500 KΩ.
• Độ nhạy và các thông số liên quan:
  • Độ nhạy (S): Được định nghĩa là R0 (trong không khí) / Rs (trong 10ppm ethanol), độ nhạy của cảm biến SMD1013 là ≥ 6,có sự thay đổi đáng kể về khả năng kháng khi tiếp xúc với một lượng ít ethanol trong không khí.
  • Độ nghiêng (α): Độ nghiêng, đại diện cho tốc độ thay đổi phản ứng của cảm biến đối với nồng độ ethanol khác nhau, là ≤0,3 (R10ppm / R1ppm ethanol).
• Điều kiện thử nghiệm:
  • Điều kiện môi trường: Các điều kiện thử nghiệm tiêu chuẩn cho nhiệt độ và độ ẩm là 20 ± 2 °C và 55 ± 5 % RH.
  • Điều kiện mạch: Đối với mạch thử nghiệm tiêu chuẩn, Vc được thiết lập là 5 V hoặc 3,3 ± 0,1 V và Vh là 1,6 ± 0,1 V. Thời gian làm nóng trước khi có thể đo chính xác là 3-5 phút.
• Thời gian phản ứng và hồi phục:
  • Thời gian phản ứng (T90): Cần ít hơn 30 giây để cảm biến đạt 90% giá trị phản ứng cuối cùng của nó khi tiếp xúc với khí mục tiêu, cho thấy một đặc điểm hoạt động tương đối nhanh.
  • Thời gian phục hồi (T10): Bộ cảm biến có thể phục hồi đến 10% trạng thái ban đầu của nó trong vòng ít hơn 60 giây sau khi loại bỏ khí.
• Thời gian sử dụng:

Cảm biến khí SMD1013 có tuổi thọ ≥3 năm, đảm bảo hoạt động đáng tin cậy lâu dài trong các ứng dụng khác nhau.

Ứng dụng

• An toàn gia đình: Nó có thể được tích hợp vào các hệ thống an ninh gia đình để phát hiện rò rỉ rượu (ví dụ trong các hộ gia đình có một lượng lớn rượu được lưu trữ),cũng như sự hiện diện của khói và formaldehyde, có thể gây hại cho sức khỏe con người.
• Các môi trường công nghiệp: Trong môi trường công nghiệp, nó có thể được sử dụng để theo dõi nồng độ các hợp chất hữu cơ dễ bay hơi như trong không khí,giúp đảm bảo môi trường làm việc an toàn và tuân thủ các quy định về môi trường.
• Ô tô và giao thông: Đối với các ứng dụng trong lĩnh vực ô tô, nó có thể được sử dụng để phát hiện rượu trong cabin của người lái xe để ngăn ngừa lái xe say.nó có thể được áp dụng trong các phương tiện giao thông công cộng để giám sát chất lượng không khí bên trong cabin.
