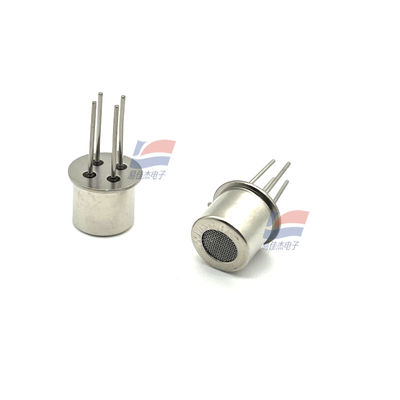

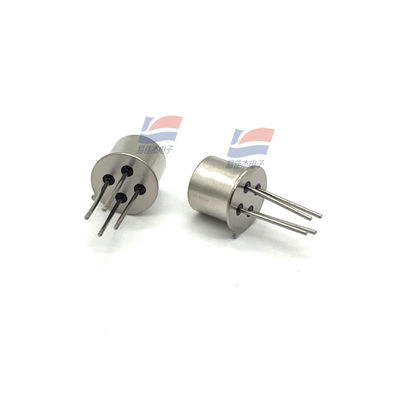

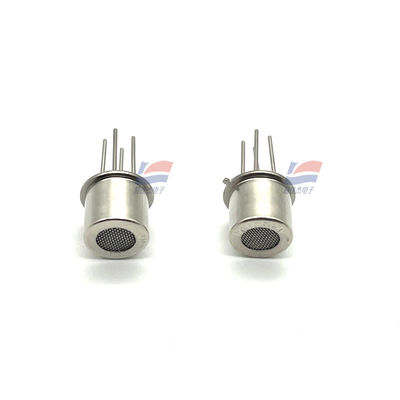

YJJ MP801 0.5-1000PPM Metal Oxide Semiconductor (MOS) Air Quality Sensor

Mô tả sản phẩm:

YJJ MP801 0,5 - 1000PPM Metal Oxide Semiconductor (MOS) Bộ cảm biến chất lượng không khí

Đặc điểm:

MP801 là một cảm biến chất lượng không khí bằng chất bán dẫn oxit kim loại (MOS), nhạy cảm với benzen, -, formaldehyde, rượu và khói.và điều kiện thử nghiệm tiêu chuẩn là 20 ± 2 °C, 65 ± 5% RH, với thời gian làm nóng trước ≥ 48 giờ.

Biểu tượng tham số / Giá trị điển hình của đơn vị / Lưu ý phạm vi

Khí được phát hiện - axit benzoic, - formaldehyde, rượu, khói Không chọn lọc, nhạy cảm với nhiều VOC và khói

Phạm vi phát hiện ppm 0,5 - 1000 (Alcohol) Dữ liệu dựa trên rượu làm tham chiếu, các khí khác cần hiệu chuẩn

Điện áp vòng Vc ≤ 24 V DC Kiểm tra tiêu chuẩn Vc = 5,0 ± 0,1 V

Điện áp sưởi ấm Vh 5,0 ± 0,1 V AC/DC Yêu cầu nguồn điện ổn định để đảm bảo tính nhất quán

Load Resistance Rl Điều chỉnh Bằng phân chia điện áp để chuyển đổi thay đổi điện trở thành điện áp đầu ra

Kháng nhiệt Rh 95 ± 10 Ω (nhiệt độ phòng) Từ phép đo thực tế, nó thay đổi trong khoảng 85 - 130 Ω cho các lô khác nhau, tham khảo các thông số kỹ thuật đo thực tế / lô

Tiêu thụ điện sưởi Ph ≤ 300 mW Dữ liệu khác cũng cho thấy ≤ 240 mW, đó là sự khác biệt lô

Cơ thể nhạy cảm Kháng Rs 1 kΩ - 15 kΩ (10 ppm Alcohol) Thay đổi với loại khí / nồng độ

Độ nhạy S ≥ 2 (10 ppm Alcohol) S = Rs (không khí) / Rs (10 ppm Alcohol)

Độ nghiêng nồng độ α ≤ 0,6 (Alcohol) α = R (50 ppm) / R (10 ppm), phản ánh tính tuyến tính

Các điều kiện thử nghiệm tiêu chuẩn: T = 20 ± 2 °C; RH = 65 ± 5%; Vc = 5,0 ± 0,1 V; Vh = 5,0 ± 0,1 V Dữ liệu dựa trên các điều kiện này

Thời gian làm nóng trước ≥ 48 giờ Các bộ phận mới / sau khi lưu trữ lâu đòi hỏi phải làm nóng trước đủ

Gói / Pin ️ Kim loại, DIP-4 1/2 pin để sưởi ấm; 3/4 pin để đo

Nguyên tắc làm việc Metal Oxide Semiconductor (MOS) Kháng chống tăng với nồng độ khí mục tiêu

Mẹo chọn và sử dụng

Phạm vi phát hiện và độ nhạy: 0,5 - 1000 ppm dựa trên cồn làm điểm tham chiếu; S ≥ 2 ở 10 ppm cồn là điểm chuẩn,Cần hiệu chuẩn thực tế dựa trên phạm vi khí và nồng độ mục tiêu.

Điện và sưởi ấm: Điện áp vòng lặp ≤ 24 V DC; Sưởi ấm Vh = 5,0 ± 0,1 V (AC/DC); Kháng nhiệt Rh ≈ 95 ± 10 Ω, Tiêu thụ điện ≤ 300 mW (dữ liệu cho thấy ≤ 240 mW),tham khảo các thông số kỹ thuật đo lường thực tế / lô.

Chống tải Rl: Phân chia điện áp có thể điều chỉnh để có được điện áp đầu ra; Rl ảnh hưởng đến độ nhạy và tính tuyến tính, cần tối ưu hóa sự phù hợp với khí mục tiêu.

Môi trường và độ ổn định: Kiểm tra tiêu chuẩn 20 ± 2 °C, 65 ± 5% RH; Đối với lưu trữ lâu dài, khuyến cáo - 20 đến + 60 °C, kín khô; Tránh khí nồng độ cao,hơi silicon và ngưng tụ nước trước khi bật.

Sắt và lão hóa: Các bộ phận mới hoặc sau khi lưu trữ lâu, hãy làm nóng trước ≥ 48 giờ; Thời gian lão hóa để lưu trữ nên được kéo dài tương ứng với thời gian lưu trữ dài hơn.

Không chọn lọc và Cross-Sensitivity: Phản ứng với benzen, -, formaldehyde, rượu và khói; Cần đánh giá sự can thiệp trong kịch bản mục tiêu và hiệu chuẩn.

Giải thích về sự thay đổi dữ liệu

Tiêu thụ năng lượng sưởi: Dữ liệu chính là ≤ 300 mW, còn được mô tả là ≤ 240 mW, đó là sự khác biệt lô / phiên bản, tham khảo các phép đo thực tế và thông số kỹ thuật lô.

Kháng nhiệt: Thông thường khoảng 95 ± 10 Ω, một số dữ liệu 85 - 130 Ω, khuyến cáo thiết kế thiên vị dựa trên phép đo thực tế của lô.
