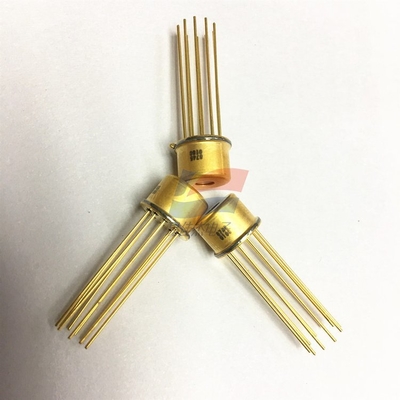

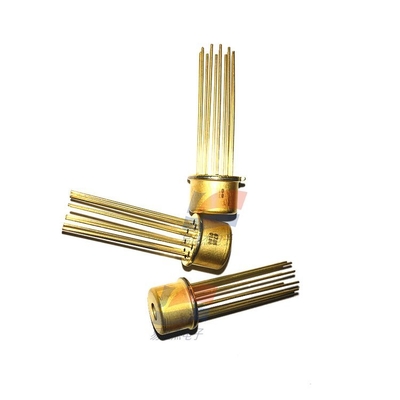

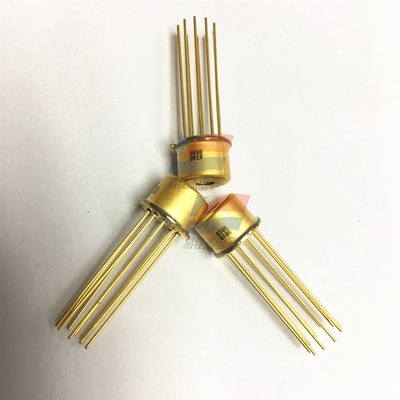

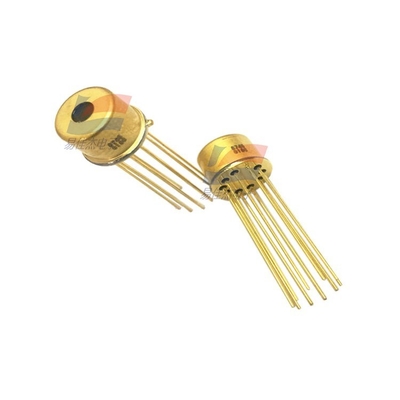

Cảm biến quang điện hồng ngoại S8745-01 cho Thiết bị đo lường công nghiệp và Dụng cụ phân tích chính xác

             Cảm biến quang điện hồng ngoại S8745-01 cho Dụng cụ phân tích chính xác Thiết bị đo lường công nghiệp

1. Các lĩnh vực ứng dụng:

• Dụng cụ phân tích chính xác: Được sử dụng trong các thiết bị như máy quang phổ tử ngoại (UV) - cận - hồng ngoại (NIR), máy sắc ký và máy đo quang để phát hiện tín hiệu ánh sáng yếu. Nó cho phép đo chính xác sự hấp thụ, phát xạ hoặc truyền ánh sáng trên quang phổ UV - NIR, hỗ trợ phân tích định lượng trong các lĩnh vực như hóa học, sinh học và khoa học môi trường.
• Thiết bị đo lường công nghiệp: Tích hợp vào các cảm biến công nghiệp để theo dõi các thông số như độ dày màng, độ phản xạ bề mặt hoặc thành phần vật liệu. Độ ồn thấp và độ nhạy cao của nó cho phép phát hiện chính xác các biến thể ánh sáng tinh tế, đảm bảo kiểm soát chất lượng trong các quy trình sản xuất (ví dụ: kiểm tra tấm bán dẫn, đo độ dày lớp phủ).
• Thiết bị chẩn đoán y tế: Ứng dụng trong các thiết bị y tế như xét nghiệm miễn dịch, máy phân tích hóa học lâm sàng hoặc máy theo dõi glucose máu không xâm lấn. Nó có thể phát hiện các tín hiệu quang học yếu từ các phản ứng sinh hóa, cho phép định lượng chính xác các dấu hiệu sinh học hoặc các chất phân tích khác để chẩn đoán bệnh và theo dõi sức khỏe.
• Dụng cụ giám sát môi trường: Được sử dụng trong các thiết bị để đo chất lượng không khí (ví dụ: phát hiện các loại khí vết thông qua hấp thụ quang học), chất lượng nước (ví dụ: phân tích nồng độ chất gây ô nhiễm) hoặc bức xạ mặt trời. Phản ứng phổ rộng (190–1100 nm) và Công suất tương đương tiếng ồn (NEP) thấp của nó làm cho nó phù hợp để thu nhận các tín hiệu ánh sáng môi trường yếu.
• Hàng không vũ trụ & Nghiên cứu khoa học: Được sử dụng trong các cảm biến hàng không vũ trụ để phát hiện bức xạ không gian hoặc viễn thám khí quyển, cũng như trong các thiết lập nghiên cứu trong phòng thí nghiệm để nghiên cứu các tương tác ánh sáng - vật chất, quang học lượng tử hoặc các thí nghiệm vật lý ánh sáng yếu.

2. Các tính năng chính:

• Phản ứng phổ rộng: Bao phủ dải bước sóng rộng từ 190–1100 nm (từ tia cực tím đến cận hồng ngoại), làm cho nó linh hoạt cho các ứng dụng yêu cầu phát hiện trên nhiều dải quang học.
• Hiệu suất tiếng ồn cực thấp: Có Công suất tương đương tiếng ồn (NEP) điển hình là 11×10−15W/Hz1/2, giảm thiểu tiếng ồn nền và đảm bảo tỷ lệ tín hiệu trên tạp âm (SNR) cao để phát hiện ánh sáng yếu.
• Các thành phần hiệu suất cao tích hợp: Đi kèm với điện trở hồi tiếp tích hợp (RF​=1GΩ) và tụ điện (CF​=5pF), cũng như bộ khuếch đại hoạt động đầu vào FET công suất thấp. Sự tích hợp này đơn giản hóa thiết kế mạch, giảm số lượng linh kiện bên ngoài và đảm bảo khuếch đại tín hiệu ổn định.
• Gói nhỏ gọn & được che chắn: Được đặt trong gói kim loại TO-5 nhỏ với cửa sổ thạch anh. Gói kim loại cung cấp khả năng che chắn tương thích điện từ (EMC) hiệu quả, trong khi cửa sổ thạch anh cung cấp độ truyền cao trên dải phổ của cảm biến—lý tưởng cho các ứng dụng bị giới hạn không gian.
• Khả năng chống ồn EMC cao: Bề mặt nhạy sáng được kết nối với đầu cuối GND, tăng cường khả năng chống nhiễu điện từ (EMI). Điều này đảm bảo hiệu suất đáng tin cậy trong môi trường công nghiệp hoặc điện tử ồn ào.
• Điều chỉnh độ lợi linh hoạt: Có thể đạt được độ lợi thay đổi bằng cách thêm điện trở bên ngoài, cho phép người dùng điều chỉnh đầu ra của cảm biến theo các yêu cầu ứng dụng cụ thể (ví dụ: điều chỉnh độ nhạy cho các dải cường độ ánh sáng khác nhau).
• Vùng nhạy sáng lớn: Có vùng nhạy sáng 2,4×2,4 mm, tăng hiệu quả thu thập ánh sáng và cải thiện độ chính xác phát hiện cho các nguồn sáng tán xạ hoặc cường độ thấp.
