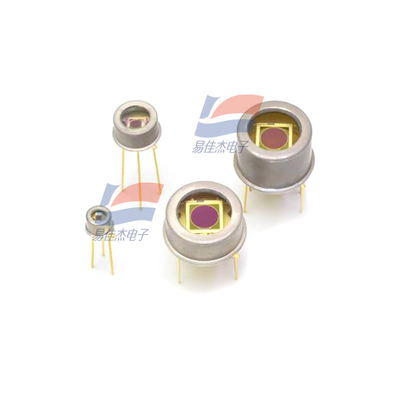

G12180-003A Cảm biến quang điện hồng ngoại (InGaAs PIN photodiode) cho hệ thống giám sát laser

G12180-003A Cảm biến quang điện hồng ngoại (InGaAs PIN photodiode) cho hệ thống giám sát laser

1Các lĩnh vực ứng dụng:

• Hệ thống giám sát laser: Cho phép phát hiện và giám sát cường độ đầu ra laser trong thời gian thực trong xử lý laser công nghiệp, thiết bị laser y tế và thiết lập laser nghiên cứu,đảm bảo hiệu suất laser ổn định.
• Máy đo công suất quang học: phục vụ như một thành phần cảm biến cốt lõi trong các thiết bị đo công suất quang học,thu thập chính xác tín hiệu điện quang cận hồng ngoại (NIR) cho các ứng dụng như thử nghiệm sợi quang và quang đo trong phòng thí nghiệm.
• Kiểm tra vòng đời laser diode: chịu được hoạt động lâu dài và duy trì khả năng phản hồi nhất quán,làm cho nó phù hợp để đánh giá độ bền và sự suy giảm hiệu suất của đèn diode laser trong suốt tuổi thọ của chúng.
• Photon gần hồng ngoại (NIR): Điều này giúp đo chính xác sự hấp thụ, truyền hoặc phản xạ ánh sáng NIR trong các lĩnh vực như phân tích sinh hóa, khoa học vật liệu,và giám sát môi trường.
• Hệ thống truyền thông quang học: phát hiện tín hiệu quang NIR tốc độ cao (ví dụ, trong băng tần bước sóng 1,3 μm hoặc 1,55 μm) để sử dụng trong các máy thu truyền thông sợi quang,đảm bảo truyền dữ liệu đáng tin cậy trong mạng viễn thông.

2Các đặc điểm chính:

• Phản ứng quang phổ NIR rộng: Hoạt động trên phạm vi bước sóng 0,9 ∼1,7 μm, bao gồm các băng tần quan trọng cho truyền thông quang học, ứng dụng laser và quang đo NIR.
• Độ nhạy cao: Cung cấp độ nhạy quang điển hình là 1,1 A / W (ở bước sóng đỉnh ~ 1.55 μm), cho phép phát hiện chính xác các tín hiệu quang NIR cường độ thấp.
• Dòng điện tối thấp: Có dòng điện tối tối đa 0,5 nA (dưới điện áp ngược VR = 5V), giảm thiểu tiếng ồn nền và cải thiện tỷ lệ tín hiệu-gọi tiếng ồn (SNR) để đo chính xác.
• Hiệu suất tốc độ cao: Có tần số cắt giảm điển hình là 600 MHz, hỗ trợ phát hiện tín hiệu tốc độ cao cho các ứng dụng như truyền thông quang nhanh hoặc giám sát xung laser.
• Gói nhỏ gọn và mạnh mẽ: Được đặt trong gói TO-18 (một gói kim loại nhỏ gọn tiêu chuẩn), đảm bảo sự ổn định cơ học, tích hợp dễ dàng vào thiết kế mạch,và tương thích với các thiết lập gắn quang chuẩn.
• Phạm vi nhiệt độ hoạt động rộng: Chức năng đáng tin cậy ở nhiệt độ từ -40 °C đến 100 °C, làm cho nó phù hợp với môi trường công nghiệp khắc nghiệt hoặc các ứng dụng ngoài trời.
• Khả năng kết nối thấp: Có khả năng kết nối điển hình là 5 pF (VR = 5V), giảm biến dạng tín hiệu và tăng hiệu suất tần số cao.
