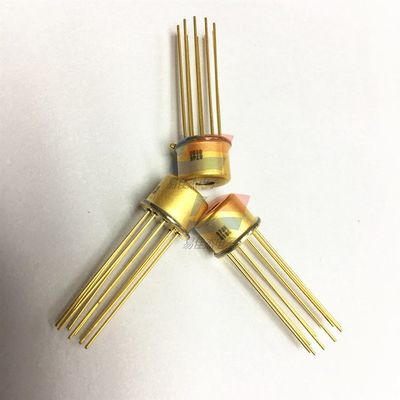

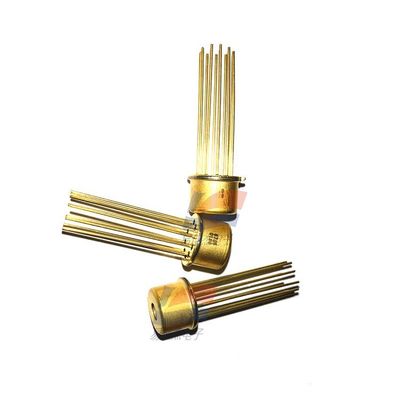

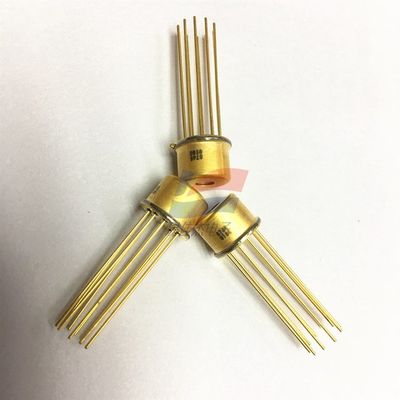

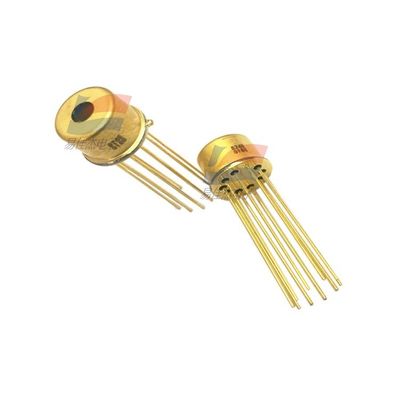

YJJ S8745-01 S8746-01 Silicon Photodiodes với Preamplifier được sử dụng để đo ánh sáng thấp

Mô tả sản phẩm:

Điốt quang silicon YJJ S8745-01 S8746-01 với bộ tiền khuếch đại được sử dụng để đo ánh sáng yếu

Tính năng:

Điốt quang và bộ tiền khuếch đại được tích hợp với điện trở và tụ điện hồi tiếp.

Đây là cảm biến nhiễu thấp, bao gồm một điốt quang silicon, một bộ khuếch đại thuật toán, điện trở và tụ điện hồi tiếp, tất cả đều được tích hợp trong một gói nhỏ. Bằng cách chỉ cần kết nối nó với nguồn điện, nó có thể được sử dụng để đo ánh sáng yếu, chẳng hạn như trong các thiết bị phân tích và thiết bị đo lường. Bề mặt nhận ánh sáng của điốt quang được kết nối bên trong với đầu cuối GND, giúp nó có khả năng chống nhiễu EMC cao.

Đặc điểm
- Sử dụng bộ khuếch đại thuật toán đầu vào FET công suất thấp
- Tích hợp Rf = 1 GΩ và Cf = 5 pF
- Đạt được độ lợi thay đổi thông qua các điện trở kết nối bên ngoài
- Độ ồn thấp, NEP thấp
- Được đóng gói với hiệu ứng che chắn
- Khả năng chống nhiễu EMC cao Thông số chi tiết
Bề mặt phát sáng: 2.4 × 2.4 mm
Gói: Kim loại
Loại gói: TO-5
Làm mát: Loại không làm mát
Điện áp ngược (giá trị tối đa): 20 V
Phạm vi đáp ứng quang phổ: 190 đến 1100 nm
Bước sóng nhạy tối đa (giá trị điển hình): 960 nm
Công suất tương đương tiếng ồn (giá trị điển hình): 11.0 × 10-15 W/Hz1/2
Điều kiện đo: Giá trị điển hình: Ta = 25°C, VCC = ±15V, RL = 1MΩ, Độ nhạy ảnh: λ = λp, Công suất tương đương tiếng ồn: λ = λp, f = 10Hz, trừ khi có quy định khác

Thông số kỹ thuật:
