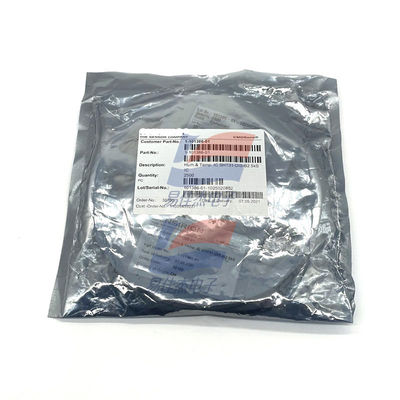

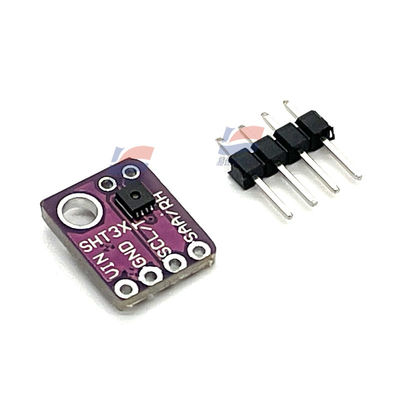

YJJ SHT31-DIS-B2.5KS GY-SHT31-D Mô-đun Đầu dò Cảm biến Nhiệt độ và Độ ẩm Dành cho Không khí Giao tiếp I2C IIC

Mô tả sản phẩm:

YJJ SHT31-DIS-B2.5KS GY-SHT31-D Bộ điều khiển cảm biến nhiệt độ và độ ẩm

Đặc điểm:

Các thông số chính của cảm biến độ ẩm và nhiệt độ SHT31 là như sau:

Các thông số cốt lõi

Phạm vi đo độ ẩm: 0%-100% RH

Phạm vi đo nhiệt độ: -40°C - 125°C

Độ chính xác đo độ ẩm: ± 2% RH

Độ chính xác đo nhiệt độ: ± 0,2°C

Điện áp hoạt động: 2,15V - 5,5V

Dòng điện hoạt động: < 1,5mA

Giao diện truyền thông: I2C

Kích thước bao bì: DFN8_2.5X2.5MM_EP (2.5×2.5×0.9mm)

Chức năng mở rộng

Chế độ báo động: Hỗ trợ báo động nhiệt độ và độ ẩm cực cao.

Khả năng chống nhiễu: Vỏ vật liệu PE. Nó được khuyến cáo để tránh môi trường nhiệt độ cao (> 80 °C).

Thời gian phản ứng: Việc đo độ ẩm mất khoảng 8 giây.

Lưu ý

Khi sử dụng thực tế, cần phải chú ý đến phạm vi nhiệt độ hoạt động của cảm biến và tránh vượt quá giới hạn khuyến cáo.

Trong quá trình kết nối, cần phải phù hợp với địa chỉ I2C và cấu hình của đường đồng hồ / đường dữ liệu.

Chip SHT31 có tám chân:

Tên pin bình luận

1 pin dữ liệu SDA, đầu vào / đầu ra

2 ADDR địa chỉ pin, nhập

3 Đinh báo động ALENT, đầu ra;Đóng khi không sử dụng

Đinh đồng hồ SCL, đầu vào / đầu ra

5 VDD pin nguồn, đầu vào

6 nRESET reset pin, mức thấp hợp lệ, đầu vào

7 R chân không hiệu quả, đất

8 VSS pin đất

Khả năng lặp lại ảnh hưởng đến thời gian đo SHT30 và do đó tiêu thụ năng lượng của cảm biến.

Địa chỉ của cảm biến được thay đổi bằng cách thay đổi điện áp của chân ADDR. Địa chỉ mặc định là khi ADDR kết nối với VSS (0X44), có thể được thay đổi thành 0X45.xin tham khảo hướng dẫn dữ liệu.
