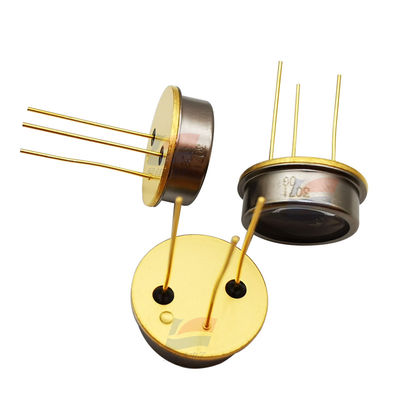

YJJ S3072 Silicon PIN Photodiode được sử dụng để phát hiện ánh sáng xung tốc độ cao trong truyền quang không gian

Mô tả sản phẩm:

Điốt quang PIN silicon YJJ S3072 được sử dụng để phát hiện ánh sáng xung tốc độ cao trong truyền dẫn quang học không gian

Tính năng:

Điốt quang PIN silicon tốc độ cao, diện tích lớn

S3072 là điốt quang PIN silicon với bề mặt nhận ánh sáng tương đối lớn. Tuy nhiên, nó có thể cung cấp đáp ứng tần số tuyệt vời ở 45 MHz. Điốt quang này phù hợp cho truyền dẫn quang học không gian (linh kiện quang học không gian tự do) và phát hiện ánh sáng xung tốc độ cao.

Đặc điểm

- Kích thước bề mặt nhận ánh sáng: φ3.0 mm

- Tần số cắt: 45 MHz (VR = 24 V)

- Độ tin cậy cao: Đóng gói kim loại TO-5

Thông số chi tiết

Bề mặt nhận ánh sáng φ3.0 mm

Vỏ kim loại

Loại vỏ TO-5

Làm mát Loại không làm mát

Điện áp ngược (giá trị tối đa) 50 V

Phạm vi đáp ứng quang phổ 320 đến 1060 nm

Bước sóng nhạy tối đa (giá trị điển hình) 920 nm

Độ nhạy quang (giá trị điển hình) 0.54 A/W

Dòng tối (giá trị tối đa) 10000 pA

Tần số cắt (giá trị điển hình) 45 MHz

Điện dung tiếp giáp (giá trị điển hình) 7 pF

Công suất tương đương tiếng ồn (giá trị điển hình) 1.6×10-14 W/Hz1/2

Điều kiện đo Ta = 25°C, giá trị điển hình, độ nhạy quang: λ = 780 nm, dòng tối: VR = 24 V, tần số cắt: VR = 24 V, điện dung tiếp giáp: VR = 24 V, f = 1 MHz, λ = λp, công suất tương đương tiếng ồn: VR = 24 V, λ = λp, trừ khi có quy định khác
