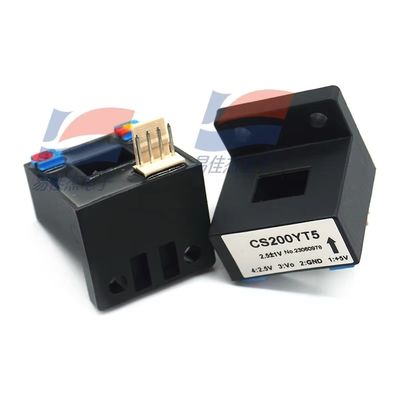

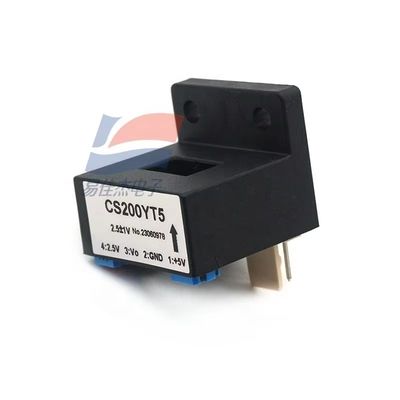

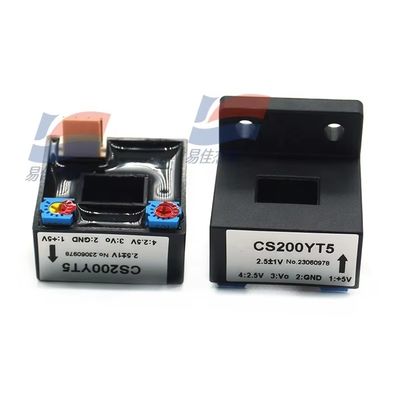

Cảm biến dòng điện thông thường hạ thế YJJ CS200YT5

Mô tả sản phẩm:

YJJ CS200YT5 Bộ cảm biến điện dòng điện điện áp thấp thông thường

Đặc điểm:

CS200YT5 là một cảm biến dòng dựa trên nguyên tắc hiệu ứng Hall. Các thông số chính là như sau:
Các thông số điện
Lượng điện đầu vào chính: 200A
Phạm vi đo: 0 đến ± 400A (AC/DC/Pulse và các hình dạng sóng bất thường khác)
Điện áp đầu ra định số ở phía phụ: 1V ± 1%
Điện áp cung cấp điện: +5V ± 5%
Tiêu thụ điện: < 20mA
Điện áp cách nhiệt: 2,5kV (giữa mặt chính và phụ)
Các chỉ số hiệu suất
Tính tuyến tính: < 1%
Điện áp chuyển đổi bằng không: 2,5V ± 1%
Động nhiệt độ: ≤ ± 0,5mV/°C (TA = 25°C)
Thời gian phản ứng: ≤ 3μs
băng thông: DC ~ 20kHz
Đặc điểm ứng dụng
Nhiệt độ hoạt động: -25°C đến +85°C
Nhiệt độ lưu trữ: -40°C đến +100°C
Chống tải: ≥ 10KΩ
Kích thước: 41mm (Đối với kích thước cụ thể, vui lòng tham khảo hướng dẫn sử dụng sản phẩm)
Hướng dẫn kết nối
Nguồn điện: +5V → 1, GND → 2, VOUT → 3, Điện áp tham chiếu 2,5V → 4
Chức năng pin: 1 (+ 5V), 2 (GND), 3 (sản xuất tín hiệu), 4 (sản xuất tham chiếu)
Bộ cảm biến này có thể áp dụng cho năng lượng, điều khiển công nghiệp và các kịch bản yêu cầu cách ly điện để đo. Nó có thể được tùy chỉnh với các dòng đầu vào và điện áp đầu ra khác nhau.
