Thông tin chi tiết sản phẩm:
|
| Measuring Range: | 1 - 30 ppm | Heater Voltage: | 5.0 V |
|---|---|---|---|
| Power Consumption: | 280 mW | Dimensions: | φ9.2×7.8 mm |
| Weight: | 1.1 g | Application: | Air quality control |
| Làm nổi bật: | Cảm biến khí độ nhạy cao,cảm biến phát hiện ô nhiễm không khí,Bộ cảm biến khí TGS2602-B00 |
||

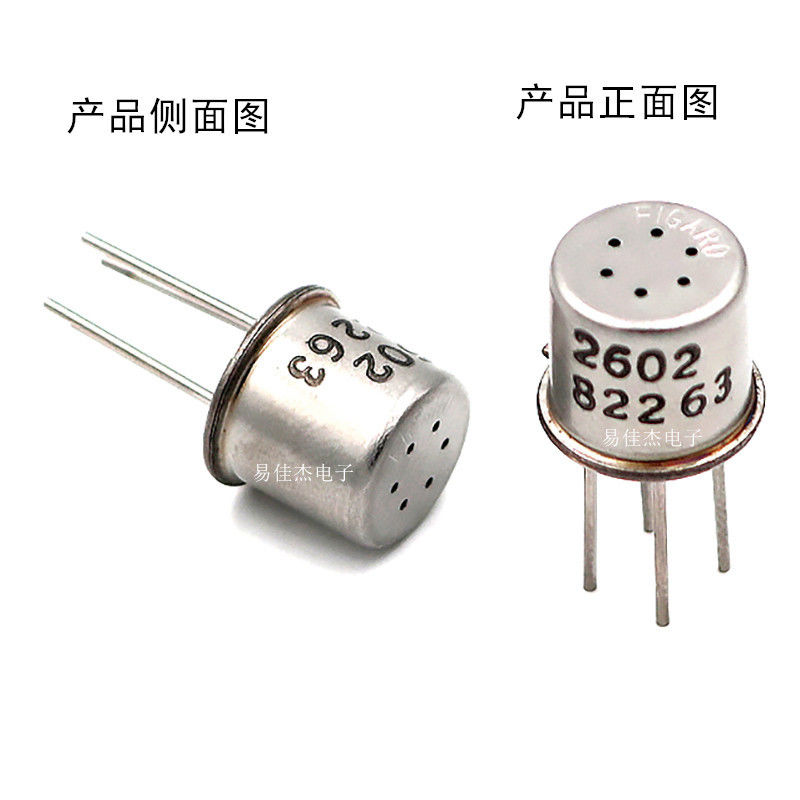

TGS2602-B00 Cảm biến khí độ nhạy cao để phát hiện chất gây ô nhiễm trong không khí
Nguyên lý cảm biến:
Phần tử cảm biến bao gồm một lớp bán dẫn kim loại - oxit được hình thành trên chất nền alumina của một chip cảm biến và một bộ gia nhiệt tích hợp. Khi có khí có thể phát hiện được, độ dẫn điện của cảm biến tăng lên khi nồng độ khí trong không khí tăng lên. Một mạch điện đơn giản có thể chuyển đổi sự thay đổi độ dẫn điện thành tín hiệu đầu ra tương ứng với nồng độ khí.
Mạch đo cơ bản:
Cảm biến yêu cầu hai đầu vào điện áp, cụ thể là điện áp gia nhiệt (VH) và điện áp mạch (VC). Điện áp gia nhiệt được áp dụng cho bộ gia nhiệt tích hợp và điện áp mạch được sử dụng để đo điện áp trên điện trở tải được kết nối nối tiếp với cảm biến. Điện áp DC là cần thiết cho điện áp mạch và cảm biến có phân cực.
| Mô hình | TGS2602 - B00 |
| Nguyên lý phát hiện | Loại bán dẫn oxit |
| Gói tiêu chuẩn | Kim loại TO - 5 |
| Khí mục tiêu | Chất gây ô nhiễm không khí (VOC, Amoniac, Hydro Sulfide, v.v.) |
| Phạm vi phát hiện | 1 - 30 ppm (Ethanol) |
| Điện áp gia nhiệt (VH) | 5.0±0.2V DC |
| Điện áp mạch (VC) | 5.0±0.2V DC |
| Mức tiêu thụ điện năng tối đa (Ps) | ≤15mW |
| Điện trở tải (RL) | Thay đổi, tối thiểu 0.45kΩ |
| Điện trở gia nhiệt (RH) | Xấp xỉ 59Ω ở nhiệt độ phòng |
| Dòng điện gia nhiệt (IH) | 56±5mA |
| Mức tiêu thụ điện năng gia nhiệt (PH) | 280mW (Điển hình) |
| Điện trở cảm biến (RS) | 10 - 100kΩ trong không khí |
| Độ nhạy (Tỷ lệ thay đổi của Rs) | 0.08 - 0.5 Rs (Ethanol 10ppm, so với Rs trong không khí) |
| Điều kiện khí thử nghiệm | Không khí bình thường, 20±2˚C, 65±5%RH |
| Điều kiện mạch | Vc = 5.0±0.01V DC, VH = 5.0±0.05V DC |
| Kích thước | φ9.2±0.2mm×7.8±0.5mm |
| Khối lượng | Xấp xỉ 1.1g |
