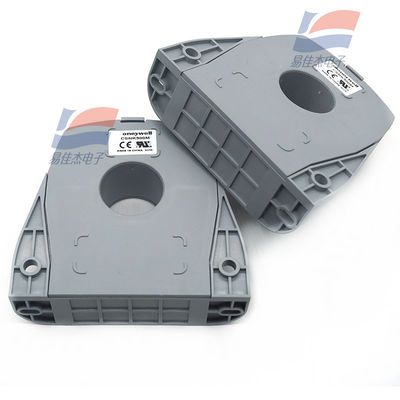

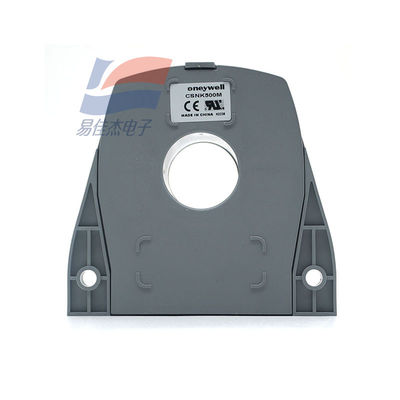

YJJ CSNK500M 500A. T rms Hall hiện tại cảm biến được sử dụng trong lĩnh vực thiết bị

Mô tả sản phẩm:

YJJ CSNK500M 500A. T rms Hall hiện tại cảm biến được sử dụng trong lĩnh vực thiết bị

Đặc điểm:

Bộ cảm biến dòng điện vòng kín CSNK500M được đo dựa trên hiệu ứng kháng từ hoặc hiệu ứng Hall, và phương pháp cân bằng bằng không hoặc không luồng từ.Lưu lượng từ tính trong lõi cảm biến sẽ luôn được kiểm soát ở mức khôngDòng chảy cần thiết để cân bằng dòng chảy không bằng dòng chảy chính qua dây dẫn nhân với tỷ lệ xoay chính và thứ cấp.Các đầu ra của các cảm biến dòng vòng kín là bất cứ lúc nào bằng với dòng chính chia cho số cuộn phụDòng điện này có thể được thể hiện dưới dạng điện áp qua một kháng cự.

Đặc điểm của sản phẩm

Kích thước hiện tại lên đến 1275 A (tùy thuộc vào danh sách sản phẩm)

Đo dòng AC, DC và xung

Hiệu suất chi phí rất cạnh tranh

Trả lời nhanh chóng

Khả năng quá tải cao

Cách điện tuyệt vời giữa mạch chính và mạch phụ

Phạm vi nhiệt độ hoạt động công nghiệp

Nhỏ và nhẹ

Các ứng dụng điển hình tiềm năng của sản phẩm

Động cơ có tốc độ biến đổi

Bảo vệ quá mức

Máy phát hiện lỗi mặt đất

Hệ thống điều khiển phản hồi mạch

Robot.

UPS và điện viễn thông

Nguồn điện hàn

Hệ thống quản lý pin ô tô

Máy đo công suất

Các thông số hiệu suất sản phẩm

Dòng điện đầu ra

Dòng điện liên tục 1000 A

Dòng điện hoạt động 25 °C, 500 A RMS

Điện cung cấp 20 mA + đầu ra

Điện áp cung cấp năng lượng 15,0 Vdc đến 18,0 Vdc

Điện Bias < 0,2ma

Bias drift hiện tại < 0.3ma

Cự kháng cuộn dây là 50 Ohm

Thời gian phản ứng < 1 s

Vòng xoắn quay 5000

Lượng đầu ra là 100 mA

Nhiệt độ làm việc từ 40 °C đến 85 °C

Nhiệt độ lưu trữ và 40 ° C đến 90 ° C

Chống tối thiểu là 0 Ohm và kháng tối đa là 75 Ohm

Vật liệu vỏ chứa thủy tinh PBT (ul94-v0)

Bảng cơ sở

Loại ổ cắm Molex (ba kênh)

Độ chính xác + / - 0,5%

Thông số kỹ thuật:
