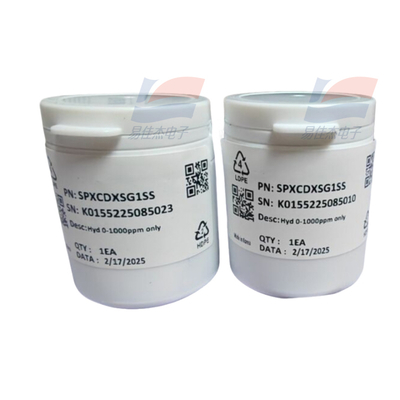

Máy dò khí YJJ SPXCDXSG1SS XCD được sử dụng cho các thiết bị phát hiện khí dễ cháy

Mô tả sản phẩm:

Máy dò khí YJJ SPXCDXSG1SS XCD được sử dụng cho các thiết bị phát hiện khí dễ cháy

Đặc điểm:

Báo động khí Sensepoint XCD là một thiết bị cố định được lắp đặt trong các khu vực có khí dễ cháy, nổ hoặc độc hại, được sử dụng để phát hiện nồng độ khí dễ cháy, khí độc và oxy trong không khí. Báo động khí XCD (có nghĩa là "Vượt quá") tích hợp tất cả các ưu điểm của công nghệ phát hiện khí và là phiên bản cập nhật của máy dò khí cố định được sử dụng rộng rãi. Hiệu suất chi phí của nó vượt trội hơn nhiều so với bất kỳ sản phẩm tương tự nào hiện có.

Các thành phần cốt lõi của Sensepoint XCD, chẳng hạn như cảm biến, áp dụng các công nghệ tiên tiến và ứng dụng công nghệ hồng ngoại không phân tán (NDIR), giúp việc phát hiện chính xác hơn và mang lại độ ổn định lâu dài tốt hơn. XCD có thể được trang bị nhiều loại cảm biến khác nhau, bao gồm đốt xúc tác, điện hóa và NDIR, trong cùng một vỏ, cho phép nó phát hiện nhiều loại khí hơn và với nhiều loại hơn. Do đó, XCD được ứng dụng rộng rãi trong các lĩnh vực công nghiệp nói chung như dầu khí, công nghiệp hóa chất, luyện kim và sản xuất, đồng thời hoạt động tốt trong một số môi trường khắc nghiệt.

Sensepoint XCD có chức năng chỉ báo trạng thái tự động. Việc sử dụng đèn nền ba màu giúp hiển thị rõ ràng trạng thái hoạt động của nó từ xa:

• Khi không có báo động và thiết bị đang hoạt động bình thường, đèn nền có màu xanh lục.

• Khi xảy ra lỗi, đèn nền có màu vàng.

• Khi báo động được kích hoạt, đèn nền có màu đỏ.

Phạm vi: 0 - 200 ppm

Nền tảng máy dò đa năng

Các tính năng chính:

n Đo lường chính xác và đáng tin cậy

Cảm biến sử dụng một số công nghệ hiệu quả cao (chẳng hạn như chẩn đoán an toàn cảm biến ReflexTM, công nghệ cảm biến hồng ngoại CO2 và CH4), có độ chính xác cao, độ ổn định tốt và tuổi thọ cao.

n Hiển thị rõ ràng và trực quan

Nó sử dụng màn hình LCD lớn, đồng thời hiển thị nồng độ khí ở dạng kỹ thuật số và biểu đồ thanh, cùng với các màn hình biểu tượng trạng thái phong phú và đèn nền nhiều màu.

Thao tác đơn giản và nhanh chóng.

Hoạt động không tháo rời tại chỗ, không xâm lấn, đầy đủ chức năng. Được vận hành bằng thanh từ tính, rất thuận tiện cho việc hiệu chuẩn thiết bị tại chỗ.

Vỏ máy chắc chắn và bền.

Vỏ hợp kim nhôm hoặc thép không gỉ, có khả năng chống ăn mòn mạnh.

n Giàu chức năng và thiết thực

Cấu trúc bên ngoài giống nhau áp dụng cho nhiều cảm biến. Nó có chi phí mua và vận hành thấp, tuổi thọ cảm biến dài, ba đầu ra rơ le và hai đầu vào có thể được mở rộng để lắp đặt báo động cục bộ. Nó có thể được thiết lập với các kế hoạch bảo trì và có chức năng chẩn đoán lỗi.

n Chứng nhận chống cháy nổ hoàn chỉnh

Thích hợp cho nhiều môi trường công nghiệp và khai thác mỏ trong các khu vực nguy hiểm Vùng 1 và Vùng 2. Nó đã nhận được chứng nhận từ một số tổ chức lớn: GB, CCCF, KTL, ATEX, UL, CSA, IEC.

n Nhiều đầu ra tín hiệu

Phương pháp kết nối tín hiệu dòng điện tiêu chuẩn công nghiệp 4-20mA ba dây (có sẵn tùy chọn Nguồn hoặc Sink), có thể được kết nối với nhiều bộ điều khiển báo động khí khác nhau hoặc PLC, DCS, SCADA và các hệ thống khác.

2) Khi vượt quá phạm vi bình thường, trong quá trình triệt tiêu (có thể được người dùng thiết lập) và khi xảy ra lỗi, các tín hiệu dòng điện khác nhau được xuất ra ở các mức khác nhau, tạo điều kiện cho việc thu thập và xử lý dữ liệu của hệ thống.

3) Ba rơ le lập trình được để xuất và đầu ra tín hiệu bus Modbus RTU có sẵn, phù hợp với các yêu cầu ứng dụng khác nhau.

n Dễ dàng cài đặt

Giá đỡ lắp đặt đa năng được thiết kế và nó có thể được cài đặt từ xa, giúp việc lắp đặt thiết bị tại chỗ thuận tiện và nhanh chóng.

n Thuận tiện cho việc bảo trì

Các cảm biến và bộ phát áp dụng thiết kế dạng mô-đun bên trong. Tất cả các thành phần trong mỗi mô-đun được kết nối bằng các phương pháp cắm và kết nối, giúp việc thay thế các thành phần tại chỗ cực kỳ dễ dàng.

Thông số kỹ thuật

Báo động khí Sensepoint XCD

Nguyên tắc cảm biến

Điện hóa (khí độc, oxy)

Đốt xúc tác (khí dễ cháy)

Công nghệ hồng ngoại (khí dễ cháy, CO2)

Thông số điện

Nguồn cung cấp

16VDC - 32VDC (hệ thống 3 dây)

Tiêu thụ điện năng

220mA

Đầu ra mô phỏng

Đầu ra tương tự 4-20mA tiêu chuẩn công nghiệp

Nguồn hoặc Sink có thể được chọn thông qua công tắc

Điều kiện quá phạm vi: 22mA

Điều kiện triệt tiêu: 2.0 mA hoặc 4.0 mA (người dùng có thể thiết lập)

Đầu ra khi xảy ra lỗi: lớn hơn 0.0 mA và nhỏ hơn 4.0 mA

Yêu cầu đi dây

Dây có vỏ bọc 3 lõi (0.5 - 2.5 mm², tương đương 20 - 14 AWG)

Đầu ra rơ le

3 rơ le lập trình với đầu ra (khả năng tiếp xúc: AC 250V/5A)

Giao tiếp kỹ thuật số

Đầu ra bus RS485 Modbus RTU

Chế độ hiển thị

LCD, với đèn nền ba màu (xanh lục, vàng, đỏ)

Thông số đo

Độ chính xác

± 2% FSD

Độ tuyến tính

± 5% đầy đủ

Lỗi lặp lại

± 2% 6 tháng

Tuổi thọ cảm biến

Hơn 5 năm

Thời gian phản hồi

T90

Đơn vị đo

%LEL, %VOL, mg/m3, ppm

Thông số cơ học

Vật liệu

Bộ phát: Lớp phủ bột nhôm hoặc thép không gỉ 316

Cảm biến: Thép không gỉ 316

Điểm vào cho các đường dây đến

M20 hoặc ¾" NPT

Kích thước của hình dạng

201mm×164mm×99mm

Cân nặng

~1.4 kg

Yêu cầu về môi trường

Áp suất làm việc

90 kPa đến 110 kPa

Nhiệt độ làm việc

-40℃ đến 65℃

Độ ẩm môi trường

Liên tục: 20% - 90% RH (không ngưng tụ)

Gián đoạn: 10% - 99% RH (không ngưng tụ)

Chứng nhận chống cháy nổ

GB Exd IIC T4

Quốc tế IECEx Ex II 2G EExd IIC T4

ATEXEx II 2G EExd IIC T4

UL & CSA/cULClass I, Div1&2 Groups A,B,C

UL & CSA/cULClass II, Div1&2 Groups E,F,G

KTL (Hàn Quốc)Exd IIC T4

Mức độ bảo vệ

IP66
