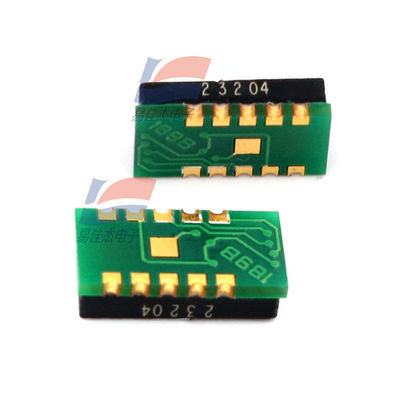

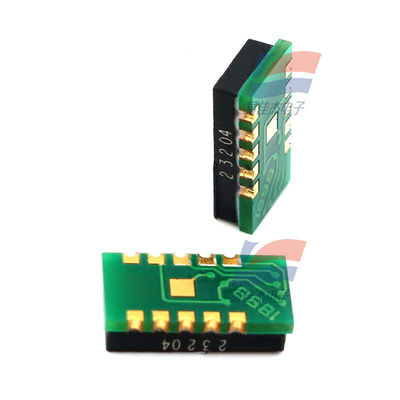

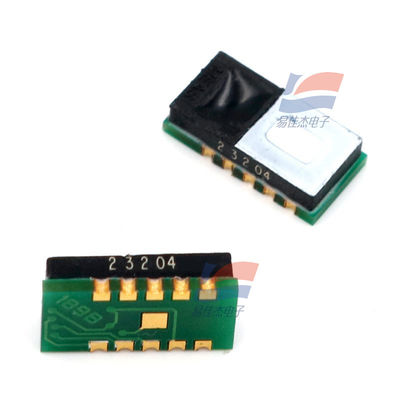

HTU11F Nhiệt độ ẩm cảm biến tích hợp kích thước nhỏ và tiêu thụ điện cực thấp

HTU11F Nhiệt độ ẩm cảm biến tích hợp kích thước nhỏ và tiêu thụ điện cực thấp

1. Tổng quan:

Dòng HTU1x (F) là một bộ cảm biến nhiệt độ và độ ẩm kỹ thuật số nhỏ.Các mô-đun dòng HTU1x (F) cung cấp dữ liệu đo nhiệt độ và độ ẩm chính xác và đáng tin cậy cho các ứng dụng OEMCảm biến tích hợp các yếu tố cảm biến và mạch xử lý tín hiệu trên một bảng mạch thu nhỏ, và đầu ra một tín hiệu kỹ thuật số hoàn toàn hiệu chuẩn.

2. Đặc điểm:

• Hoàn toàn có thể thay thế, không cần hiệu chuẩn trong môi trường tiêu chuẩn.
• Có thể nhanh chóng phục hồi từ trạng thái ngưng tụ lâu dài.
• Được sản xuất từ các vật liệu không chì, phù hợp với hàn ngược.
• Mỗi cảm biến có một dấu hiệu duy nhất để truy xuất nguồn sản xuất.
• Kích thước nhỏ và tiêu thụ năng lượng cực kỳ thấp.

3Các thông số kỹ thuật hiệu suất:

• Điện áp nguồn điện: Giá trị đỉnh là 3,6Vdc, và phạm vi điện áp hoạt động được khuyến cáo là 3,2V - 3,4V.
• Phạm vi đo độ ẩm: 0 đến 100% RH.
• Phạm vi đo nhiệt độ: - 40 đến 105 °C.
• Năng lượng tối đa: 2,5mW.
• Độ chính xác đo độ ẩm: ±3,5%RH (HTU11F) trong phạm vi 10-95%RH.
• Độ chính xác đo nhiệt độ: ±0,4°C ở 25°C.
• Độ phân giải: độ phân giải 12 bit cho độ ẩm, 0,05% RH; độ phân giải 14 bit cho nhiệt độ, 0,01 °C.
• Thời gian đo: 110ms cho đo độ ẩm 12 bit, 210ms cho đo nhiệt độ 14 bit.
• Thời gian phản ứng: Thời gian phản ứng độ ẩm là 5 - 10s, và thời gian phản ứng nhiệt độ là 10s.

4Tính năng điện:

• Tiêu thụ điện: Ở T = 25 °C và Vdd = 3.3V, giá trị điển hình là 250μA và giá trị tối đa là 700μA.
• Giao diện truyền thông: Giao diện hai dây kỹ thuật số.

5. Định nghĩa pin:

• GND: Điện hạ tầng.
• Dữ liệu: cổng dữ liệu hàng loạt, hai chiều.
• SCK: Clock hàng loạt, đầu vào - chỉ.
• VDD: Lưu lượng năng lượng. Một tụ 100nF nên được thêm giữa VDD và GND để tách và lọc.
