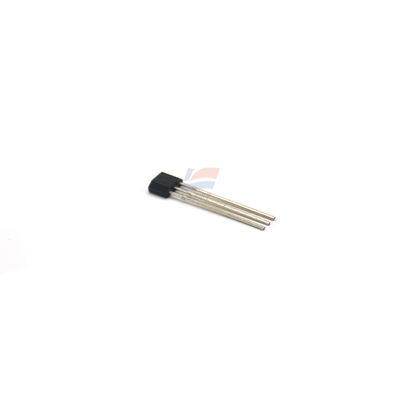

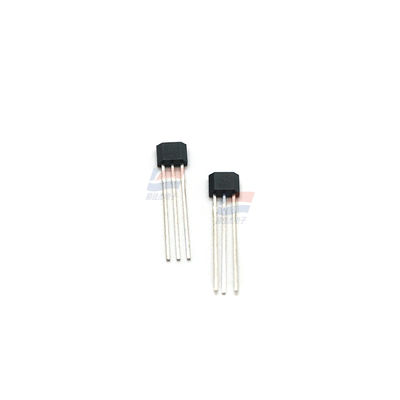

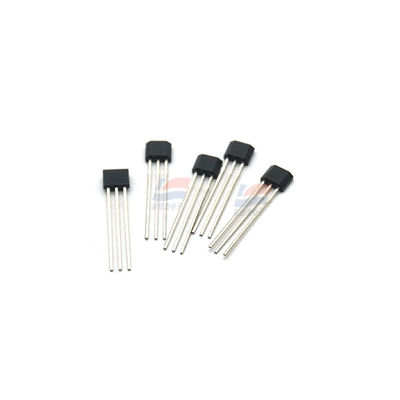

CS3040 Bộ cảm biến hiệu ứng Hall

CS3040 Bộ cảm biến hiệu ứng Hall

Thành phần sản phẩm:

Bộ cảm biến hiệu ứng Hall CS3040 bao gồm bộ điều chỉnh điện áp, máy tạo điện áp Hall, bộ khuếch đại chênh lệch, bộ kích hoạt Schmitt và một giai đoạn đầu ra bộ sưu tập mở.

Nguyên tắc hoạt động

Đầu vào của nó là cường độ cảm ứng từ tính, và đầu ra là một tín hiệu điện áp kỹ thuật số.phù hợp để làm việc dưới các nam châm hình chữ nhật hoặc hình trụ.

Đặc điểm sản phẩm:

• Phạm vi điện áp nguồn điện rộng.
• Tốc độ chuyển đổi nhanh, không có sự lo lắng ngay lập tức.
• Phạm vi tần số hoạt động rộng (DC ~ 100KHz).
• Thời gian sử dụng dài, kích thước nhỏ và dễ cài đặt.
• Nó có thể được kết nối trực tiếp với các bóng bán dẫn và mạch logic như TTL và MOS.

Các thông số giới hạn:

• Điện áp cung cấp điện: 4.5V ~ 24V.
• Trọng lượng cảm ứng từ tính: không giới hạn.
• Điện ra: tối đa 10mA.
• Nhiệt độ môi trường hoạt động (loại I): - 40 °C ~ 125 °C.
• Nhiệt độ lưu trữ: - 55 °C ~ 150 °C.

Đặc điểm điện (TA = 25°C)

• Điện áp cấp thấp đầu ra: Giá trị điển hình là 0,05V, và giá trị tối đa là 1,2V khi Vcc = 4,5V ~ 24V.
• Điện rò rỉ đầu ra: Giá trị điển hình là 8μA, và giá trị tối đa là 12μA khi Vo = Vccmax và VCC là mạch mở.
• Điện cung cấp điện: Giá trị điển hình là 0,12mA ~ 0,14mA.
• Thời gian tăng đầu ra: Giá trị điển hình là 0,12μs khi Vcc = 12V và RL = 480Ω.
• Thời gian giảm đầu ra: Giá trị điển hình là 0,14μs khi Vcc = 12V và CL = 20pF.
