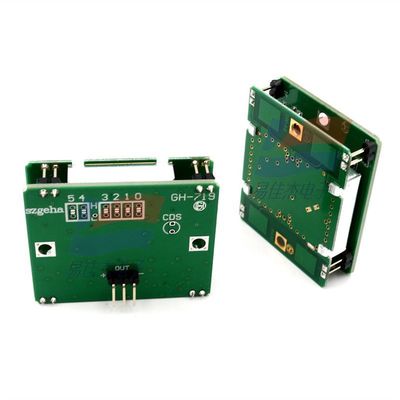

Mô-đun đo dịch chuyển cảm biến vi sóng YJJ GH-719 sử dụng nguyên lý radar Doppler ở tần số 10.525 GHz

Mô tả sản phẩm:

Module Cảm biến Dịch chuyển Vi sóng YJJ GH-719 Sử dụng Nguyên lý Radar Doppler ở 10.525 GHz

Tính năng:

Hướng dẫn sử dụng Module Dịch chuyển Vi sóng GH-719

Module cảm biến dịch chuyển vi sóng GH-719 là một bộ phát hiện vật thể di động bằng vi sóng được thiết kế dựa trên nguyên lý Radar Doppler. Tần số vi sóng là 10.525 GHz. Nó có thể hoạt động trực tiếp bằng cách kết nối với nguồn điện DC 6-20V.

Việc xử lý tín hiệu của module cảm ứng dịch chuyển vi sóng GH-719 được thực hiện bằng chương trình vi điều khiển đơn chip, đảm bảo độ tin cậy cao. Bảng mạch có 16 mức điều chỉnh độ nhạy và khoảng cách cảm biến có thể điều chỉnh trong khoảng từ 0,3 đến 10 mét. Có 4 tùy chọn chế độ kích hoạt và thời gian xuất tín hiệu là 2 giây, 3 giây, 10 giây, 20 giây. Với việc bổ sung điện trở quang, nó có thể ngăn chặn việc kích hoạt vào ban ngày. Nó chủ yếu được ứng dụng trong việc điều khiển và chuyển đổi cửa tự động, điều khiển tự động hóa công nghiệp, hệ thống phòng chống an ninh trong nhà và ngoài trời, hệ thống điều khiển video tự động của máy rút tiền ATM và cảnh báo an toàn ngoài trời và những nơi khác.

Module cảm ứng dịch chuyển vi sóng GH-719 là một module loại phát hiện không tiếp xúc. Nó có khả năng chống nhiễu tần số vô tuyến mạnh mẽ và không bị ảnh hưởng bởi nhiệt độ, độ ẩm, ánh sáng, luồng không khí hoặc bụi. Nó có thể được lắp đặt bên trong các lớp vật liệu nhựa, kính, gỗ và các vật liệu phi kim loại khác có độ dày nhất định, giúp thuận tiện cho việc ứng dụng trong việc điều khiển các sản phẩm hoặc thiết bị khác nhau.

2. Hướng dẫn điều chỉnh bảng mạch:

A. Điều chỉnh độ nhạy 16 mức: Có bốn điểm kết nối được đánh dấu là 0, 1, 2 và 3 trên bảng mạch.

Bằng cách nối tắt 4 điểm kết nối như hình dưới đây, độ nhạy có thể được điều chỉnh trong 16 mức, cho phép điều chỉnh phạm vi phát hiện từ 0,3 mét đến 10 mét.

2: Bốn điểm kết nối đã bị ngắt kết nối. Khoảng cách cảm biến là gần nhất, trong vòng 0,5 mét.

3: Điểm kết nối nối tắt là 1 và không có nối tắt là 0. Khi tất cả đều được nối tắt, độ nhạy là cao nhất. Việc điều chỉnh như sau:

1: 0000

2: 0001

3: 0010

4: 0011

5: 0100

6: 0101

7: 0110

8: 011

8: 1000. 9: 1001. a: 1010. b: 1011. c: 1100. d: 1101. e: 1110. f: 1111.

B. Bốn chế độ điều chỉnh: Có hai điểm kết nối được đánh dấu là 4 và 5 trên bảng mạch.

1:00 - Chế độ kích hoạt không lặp lại:

Khi một vật thể chuyển động được phát hiện, một tín hiệu mức cao 3 giây được xuất ra và sau đó quá trình dừng lại. Sau độ trễ 2 giây, việc phát hiện được lặp lại. Nếu một vật thể chuyển động được phát hiện lại, một tín hiệu mức cao 2 giây được xuất ra và quá trình này tiếp tục theo chu kỳ. Chu kỳ lặp lại cho đến khi không phát hiện thấy vật thể chuyển động nào và sau đó tín hiệu mức cao dừng lại.

2:01 Chế độ chạm kích hoạt lặp lại, với thời gian trễ 2 giây:

Khi một vật thể chuyển động được phát hiện, một tín hiệu mức cao 2 giây được xuất ra. Trong khoảng thời gian 2 giây này, module liên tục phát hiện chuyển động của vật thể với tần số 30 lần mỗi giây. Nếu chuyển động của vật thể được phát hiện lại, thời gian sẽ được kéo dài thêm 2 giây nữa cho đến khi không phát hiện thấy chuyển động của vật thể.

Tín hiệu mức cao sẽ bị trễ 2 giây rồi dừng lại.

3:10 Chế độ chạm kích hoạt lặp lại, với thời gian trễ 10 giây:

Khi một vật thể chuyển động được phát hiện, một tín hiệu mức cao 10 giây được xuất ra. Trong khoảng thời gian 10 giây này, module hoạt động với tần số 30 lần mỗi giây.

Giám sát liên tục. Nếu chuyển động của một vật thể được phát hiện lại, thời gian sẽ được kéo dài thêm 10 giây nữa cho đến khi không phát hiện thấy vật thể chuyển động.

Tín hiệu mức cao sẽ bị trễ 10 giây rồi dừng lại.

4:10 Chế độ kích hoạt lặp lại, với thời gian trễ 20 giây:

Khi một vật thể chuyển động được phát hiện, một tín hiệu mức cao 20 giây được xuất ra. Trong khoảng thời gian 20 giây này, module hoạt động với tần số 30 lần mỗi giây.

Phát hiện liên tục. Nếu chuyển động của một vật thể được phát hiện lại, thời gian sẽ được kéo dài thêm 20 giây nữa cho đến khi không phát hiện thấy vật thể chuyển động.

Tín hiệu mức cao sẽ bị trễ 20 giây trước khi dừng lại.

Điện trở quang CDS:

Bằng cách kết nối điện trở quang, nó có thể ngăn chặn việc kích hoạt xảy ra vào ban ngày hoặc trong môi trường có ánh sáng mạnh.

2: Kích hoạt một hành động hiệu quả:

Kết nối một điện trở quang và nó có thể kích hoạt khi một vật thể chuyển động được phát hiện trong bóng tối hoặc trong môi trường có ánh sáng mờ. Trong thời gian của chế độ kích hoạt đã chọn, ngay cả khi ánh sáng thay đổi từ tối sang sáng, trạng thái kích hoạt và thời gian trễ không thể thay đổi cho đến khi tín hiệu đầu ra trở thành mức thấp. Chỉ khi đó điện trở quang mới có hiệu lực.

Ghi chú:

Sau khi chọn độ nhạy và chế độ kích hoạt, vi điều khiển cần được tắt nguồn và đặt lại trước khi nó có thể thực hiện chức năng lựa chọn mới.

Ba. Các thông số kỹ thuật chính:

1 Tần số trung tâm: 10.525 GHz

2 Điện áp hoạt động: DC 6V ± 20V

3 Dòng tĩnh: 6mA 4 Mức đầu ra cao/thấp: 5V/0V

5 Mẫu ăng-ten 3 dB - phương vị 80 ° 6 Mẫu ăng-ten 3 dB - độ cao 40 °

7. Khoảng cách cảm ứng: 0,3 - 10 mét, có thể điều chỉnh trong 16 mức. 8. Chế độ kích hoạt: 4 tùy chọn có sẵn.

9. Nhiệt độ môi trường: -30 - 70 độ C

10. Kích thước: 45 * 37 * 18 mm
