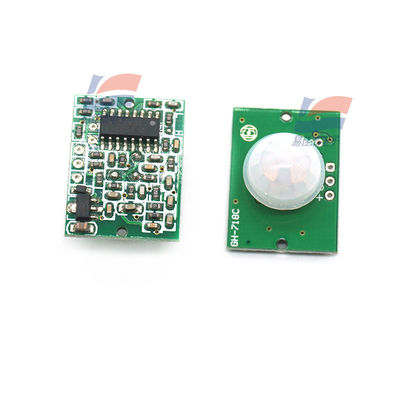

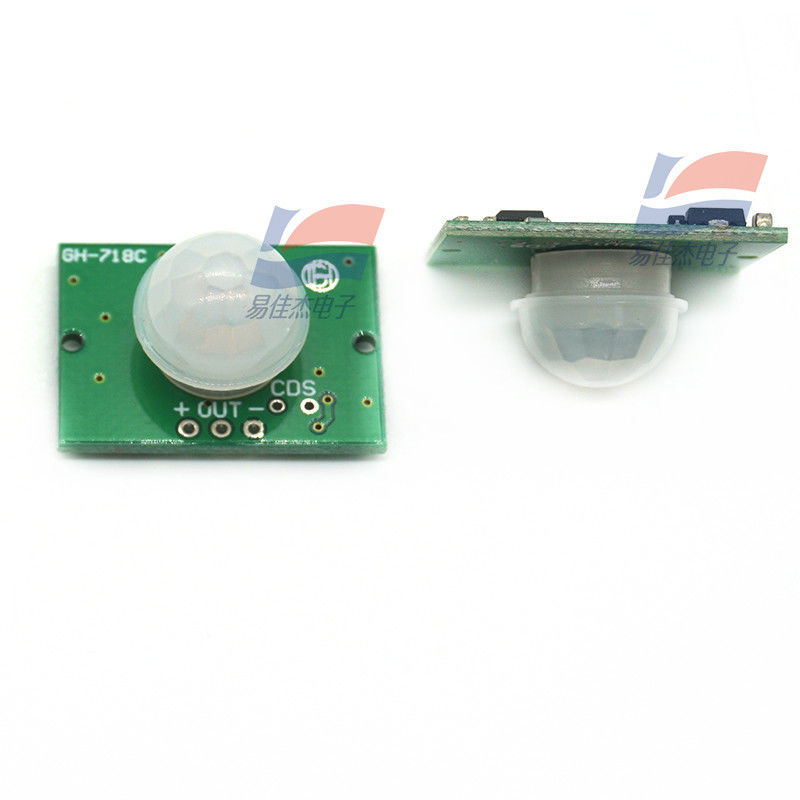

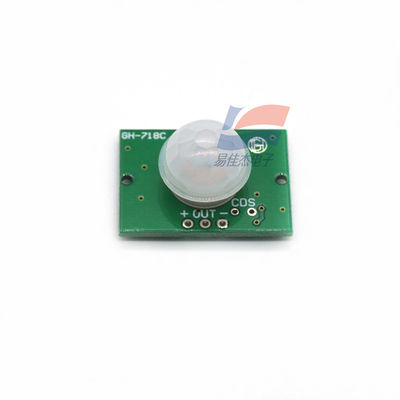

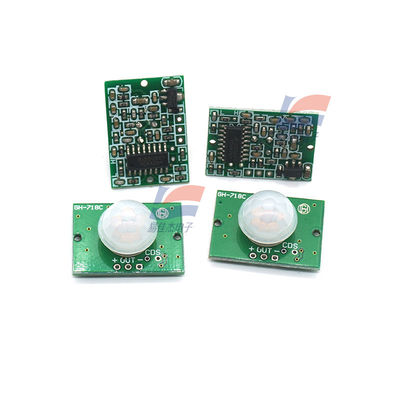

Mô-đun cảm biến hồng ngoại nhiệt phát quang thu nhỏ YJJ GH-718A/B/C

Mô tả sản phẩm:

Module cảm biến hồng ngoại nhiệt điện trở người YJJ GH-718A/B/C

Đặc điểm:

Các sản phẩm điều khiển tự động dựa trên công nghệ hồng ngoại có độ nhạy cao và độ tin cậy mạnh mẽ, được sử dụng rộng rãi trong các thiết bị điện cảm biến tự động khác nhau.

Đặc điểm:

1. Cảm biến hoàn toàn tự động: Khi một người vào phạm vi cảm biến, mức cao được xuất ra; khi người đó rời khỏi phạm vi cảm biến, mức cao sẽ tự động trễ và tắt, và mức thấp được xuất ra.

2. Điều khiển bằng ánh sáng (tùy chọn, không cài đặt tại nhà máy): Có thể cài đặt điều khiển bằng ánh sáng. Nó không cảm biến vào ban ngày hoặc khi ánh sáng mạnh.

3. Hai phương pháp kích hoạt: (có thể chọn bằng jumper)

a. Phương pháp kích hoạt không lặp lại: Sau khi đầu ra cảm biến là mức cao, mức cao sẽ tự động chuyển sang mức thấp sau khi kết thúc thời gian trễ.

b. Phương pháp kích hoạt lặp lại: Sau khi đầu ra cảm biến là mức cao, nếu có bất kỳ hoạt động nào của con người trong phạm vi cảm biến trong thời gian trễ, đầu ra sẽ vẫn ở mức cao cho đến khi người đó rời đi và sau đó mức cao sẽ tự động chuyển sang mức thấp (module cảm biến phát hiện mọi hoạt động của con người và tự động kéo dài thời gian trễ và lấy thời gian hoạt động cuối cùng làm điểm bắt đầu của thời gian trễ).

4. Thời gian khóa cảm biến (cài đặt mặc định: không có thời gian khóa): Sau mỗi đầu ra cảm biến (mức cao đến mức thấp), một khoảng thời gian khóa có thể được đặt ngay lập tức. Trong thời gian này, cảm biến không chấp nhận bất kỳ tín hiệu cảm biến nào. Chức năng này có thể đạt được hoạt động theo khoảng thời gian của "thời gian đầu ra cảm biến" và "thời gian khóa", và có thể được áp dụng cho các sản phẩm phát hiện theo khoảng thời gian; đồng thời, chức năng này có thể ngăn chặn hiệu quả các nhiễu khác nhau được tạo ra trong quá trình chuyển đổi tải (thời gian này có thể được đặt từ vài phần mười giây đến vài chục giây).

5. Phạm vi điện áp làm việc rộng: Điện áp làm việc mặc định DC5V-20V (phạm vi tùy chỉnh DC3V-DC24V)

6. Tiêu thụ điện năng thấp: Dòng tĩnh <50 microamps, đặc biệt thích hợp cho các ứng dụng chạy bằng pin.

7. Tín hiệu đầu ra mức cao: Có thể dễ dàng kết nối với các mạch khác nhau.

Thông số kỹ thuật:

1. Điện áp làm việc: DC5V-20V (phạm vi tùy chỉnh DC3V-DC24V); 2. Tiêu thụ điện năng tĩnh: <50 microamps; 3. Đầu ra mức: Cao 3.3V (có thể tùy chỉnh các giá trị điện áp khác); Thấp 0V;

4. Thời gian trễ: Có thể thực hiện trong phạm vi từ vài phần mười giây đến vài phút; 5. Thời gian khóa: Có thể thực hiện trong phạm vi từ vài phần mười giây đến vài chục giây

6. Phương pháp kích hoạt: L - không lặp lại; H - lặp lại; 7. Phạm vi cảm biến:

8. Nhiệt độ làm việc: -15 - +70 độ; 9. Kích thước PCB: 28*38mm, khoảng cách lỗ vít 32.5mm; 10. Kích thước ống kính cảm biến (đường kính): 23mm (mặc định); cũng có sẵn: 12.7mm; 8mm có thể lựa chọn.

I: Các sản phẩm cảm biến hồng ngoại cơ thể người:

1: Công tắc cảm biến hồng ngoại cơ thể người GH-807

2: Đầu dò có dây hồng ngoại GH-918

3: Đầu dò có dây hồng ngoại chống vật nuôi GH-9181 (Điều khiển chương trình đơn chip)

4: Đầu dò có dây hồng ngoại kiểu rèm GH-032

5: Đầu dò có dây hồng ngoại kiểu trần GH-7832

II: Các loại module cảm biến hồng ngoại cơ thể người:

1: Module cảm biến hồng ngoại cơ thể người GH-7181A/B (Tiêu thụ điện năng thấp: 50uA, Khối lượng nhỏ A3828B3224mm)

2: Module cảm biến hồng ngoại cơ thể người GH-7182 (Khả năng chịu nhiệt độ thấp: -40 độ)

3: Module cảm biến hồng ngoại cơ thể người GH-7183 (Tiêu thụ điện năng thấp: 50uA, Khối lượng nhỏ 3224mm, Dòng tải 0.5A)

III: Các loại module cảm biến siêu âm:

1: Module cảm biến siêu âm GH-311 (Khối lượng nhỏ 4619mm)

2: Module phát-thu GH-311R

3: Module phát GH-311T

IV: Các loại module cảm biến khí:

1: Module cảm biến khí GH-310 (Khối lượng nhỏ 3826mm)

1: Module cảm biến khói GH-312 (Khối lượng nhỏ 3322mm)

V: Các loại module độ ẩm:

1: Module độ ẩm đầu ra tần số HTF2232

2: Module độ ẩm đầu ra điện áp HSM-20G

VI: Các loại module thu phát tần số cao 315M/433M:

1: GH-2082: (Module thu 315M/433M)

2: GH-682: (315M/433M Với Module thu giải mã)

3: GH-610: (Module phát 315M/433M)

VII: Các loại bộ điều khiển công nghiệp tần số cao 315M/433M (Với rơ le):

1: Bộ điều khiển công nghiệp GH-1226 (4/6 Kênh rơ le, Điều khiển chương trình đơn chip)

2: Bộ điều khiển công nghiệp GH-1228 (8/12 Kênh rơ le, Điều khiển chương trình đơn chip)

3: Bộ điều khiển công nghiệp GH-1228 (8/2 Nhóm 4 Kênh rơ le, Điều khiển chương trình đơn chip)

4: Bộ điều khiển công nghiệp GH-1228 (12/3 Nhóm 4 Kênh rơ le, Điều khiển chương trình đơn chip)

Phạm vi ứng dụng

Sản phẩm an ninh

Đồ chơi cảm biến cơ thể người

Đồ đạc chiếu sáng cảm biến cơ thể người

Điều khiển tự động hóa công nghiệp, v.v.

Thông số kỹ thuật chính:

1 Điện áp hoạt động: DC 3.7~20V

2 Dòng tĩnh: 50uA

3-đầu ra mức: Cao 3.3V, Thấp 0V

4. Thời lượng: Có thể điều chỉnh từ 3 đến 900 giây

5. Góc cảm biến: 110 độ

6. Khoảng cách cảm biến: 3 mét
