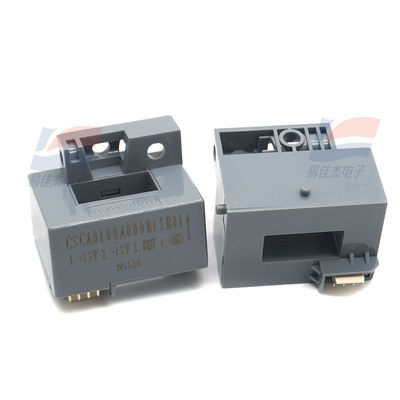

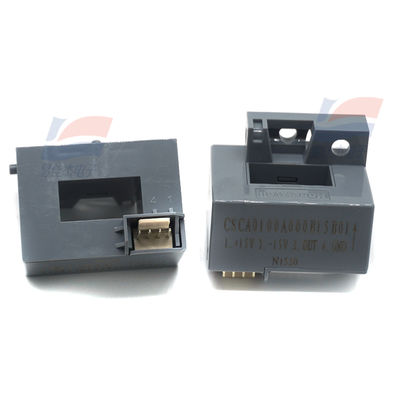

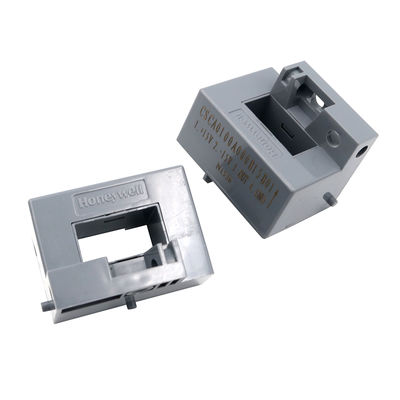

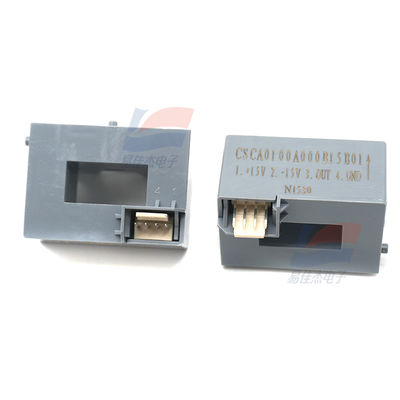

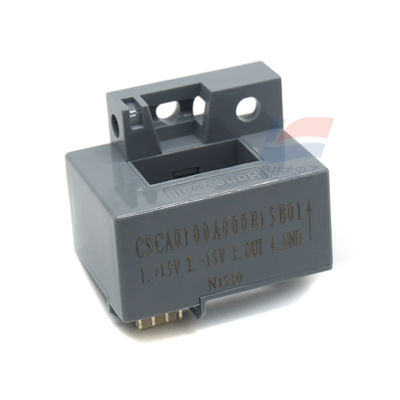

YJJ CSCA0100A000B15B01 Cảm biến dòng điện vòng kín được sử dụng trong các bộ điều chỉnh tốc độ tần số biến

Mô tả sản phẩm:

Cảm biến dòng điện vòng kín CSCA0100A000B15B01 được sử dụng trong bộ điều chỉnh tốc độ tần số biến đổi

Đặc điểm:

Cảm biến dòng điện tương tự cảm ứng dòng CSCA-A dựa trên công nghệ hiệu ứng Hall. Điện áp đầu ra được tạo ra bởi Thiết bị Hiệu ứng Hall (HED) có mối quan hệ tuyến tính với biên độ và pha của từ trường tác dụng. Dòng điện chạy qua thân dây dẫn tạo ra từ trường quay xung quanh dây dẫn. Từ trường này được thu thập bởi lõi vật liệu nhạy từ và tập trung vào khe hở của lõi, nơi đặt HED. Do đó, đầu ra của HED tỷ lệ thuận với biên độ và pha của dòng điện sơ cấp. Đầu ra của HED được điều chỉnh để hiệu chỉnh độ lợi và độ lệch, sao cho các cảm biến dòng CSCA-A có thể cung cấp mối quan hệ được xác định trước giữa độ nhạy đầu ra và dòng điện sơ cấp.

Loại sản phẩm: Cảm biến dòng công nghiệp

Dòng định mức: 100 A

Loại cảm biến: Vòng hở

Thời gian phản hồi: 3 µs đến 7 µs

Độ chính xác: 2 %

Dải tần số: 0 Hz đến 50 kHz

Thương hiệu: Hone

Kích thước lõi: 20,5 mm X 10,5 mm

Chiều cao: 29 mm

Chiều dài: 40 mm

Nhiệt độ hoạt động tối đa: + 80 C

Nhiệt độ hoạt động tối thiểu: - 10 C

Điện áp nguồn hoạt động: 15 V

Loại sản phẩm: Cảm biến dòng công nghiệp

Dòng: CSCA 25

Danh mục con: Cảm biến

Loại: Cảm biến dòng điện tương tự cảm ứng

Chiều rộng: 35 mm

Thông số kỹ thuật:
