Thông tin chi tiết sản phẩm:
|
| Dòng điện được xếp hạng (IPN): | 400a rms (danh nghĩa @ 25 ° C) | Phạm vi hiện tại có thể đo lường được: | ±900A |
|---|---|---|---|
| Thời gian đáp ứng: | <1 | băng thông: | DC đến 100kHz (-3db) |
| Cung cấp hiệu điện thế: | ± 15V dc ± 5% | Nguồn cung hiện tại: | ≤20ma (điển hình) |
| Làm nổi bật: | cảm biến dòng cho máy chuyển đổi tần số,cảm biến điện áp bảo vệ hiện tại,CSCA0400A000B15B01 cảm biến dòng |
||

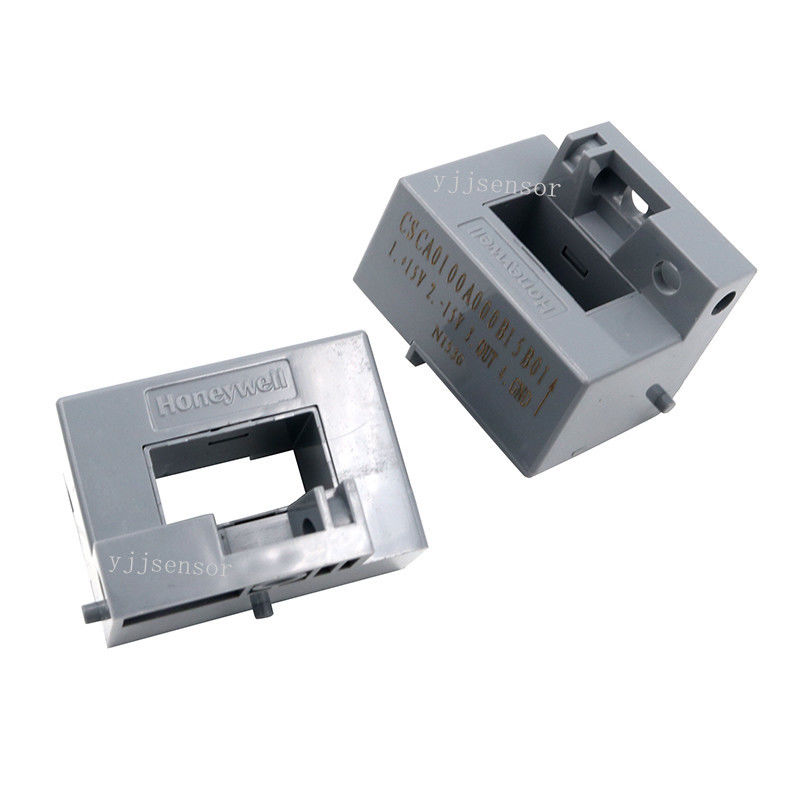

CSCA0400A000B15B01 Cảm biến dòng điện cho hệ thống bảo vệ quá dòng của bộ biến tần
Loại đầu ra:
Đầu ra tín hiệu điện áp tương tự (cảm biến dòng điện một kênh).
Độ chính xác:
Độ chính xác tham chiếu của cùng dòng sản phẩm: lên đến ±0.5% (các giá trị cụ thể có thể bị ảnh hưởng bởi nhiệt độ và các yếu tố khác; vui lòng tham khảo hướng dẫn sử dụng sản phẩm để biết chi tiết).
Thời gian đáp ứng:
Thời gian đáp ứng tham chiếu của cùng dòng sản phẩm: <0.5µs hoặc 1µs, cho phép phản hồi nhanh với các thay đổi dòng điện.
Phạm vi nhiệt độ hoạt động:
Cảm biến dòng điện hiệu ứng Hall thông thường có thể hoạt động trong môi trường từ -40°C đến 125°C. Mặc dù phạm vi cụ thể của sản phẩm này không được công bố rõ ràng, nhưng dự kiến sẽ nằm trong khoảng này (tùy thuộc vào dữ liệu chính thức).
Lĩnh vực ứng dụng:
| Thời gian đáp ứng | <1µs (điển hình cho đáp ứng bước) |
| Băng thông | DC đến 100kHz (-3dB) |
| Điện áp cung cấp | ±15V DC ±5% |
| Dòng điện cung cấp | ≤20mA (điển hình) |
| Điện áp đầu ra dòng không | 4.0V ±0.1V (tại Ip=0A, nguồn ±15V) |
| Điện áp đầu ra @ IpN | 8.0V ±0.1V (tại 400A RMS, nguồn ±15V) |
| Hệ số nhiệt độ | ≤±0.02%/°C (cho độ lệch và độ lợi kết hợp) |
| Điện áp cách ly | 3.0kV RMS (50/60Hz, 1 phút) |
| Phạm vi nhiệt độ hoạt động | -40°C đến +85°C |
| Phạm vi nhiệt độ lưu trữ | -40°C đến +105°C |
| Kích thước | 40mm (D) x 35mm (R) x 29mm (C) |
| Trọng lượng | ~85g (xấp xỉ) |
| Tuân thủ EMC | EN 61000-6-2:2005 (Miễn nhiễm công nghiệp) |
| Tuân thủ an toàn | UL 508, CSA C22.2 No. 14 |
