Thông tin chi tiết sản phẩm:
|
| Lưu lượng điện: | 300a rms danh nghĩa ở 25 ° C | Cảm biến phạm vi hiện tại: | ±900A |
|---|---|---|---|
| điện áp cung cấp điện: | ± 15VDC ± 5% | cung cấp điện hiện tại: | 17mA điển hình |
| Độ chính xác: | ±2% | Phạm vi tần số: | DC đến 50kHz |
| Làm nổi bật: | Bộ cảm biến điện dòng hiệu ứng Hall mở vòng lặp,cảm biến dòng cho máy chuyển đổi tần số,Cảm biến bảo vệ hiện tại quá mức hiệu ứng hall |
||

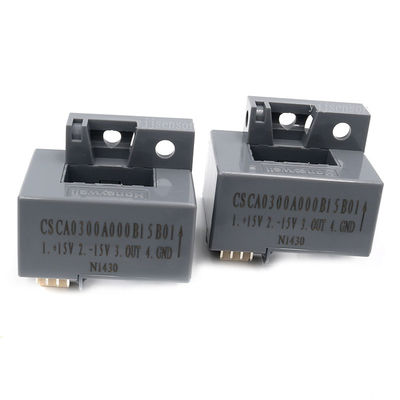

CSCA0300A000B15B01 Cảm biến dòng điện hiệu ứng Hall hở vòng cho bảo vệ quá dòng của bộ biến tần
Nguyên lý hoạt động:
Dựa trên nguyên lý hiệu ứng Hall, khi dòng điện chạy qua dây dẫn sơ cấp, nó tạo ra một từ trường quay xung quanh dây dẫn. Từ trường này được thu thập bởi một lõi từ làm bằng vật liệu từ nhạy và tập trung trong khe hở của lõi. Thiết bị hiệu ứng Hall (HED) được đặt trong khe hở và đầu ra của nó tỷ lệ với biên độ và pha của dòng điện sơ cấp. Sau khi hiệu chỉnh độ lợi và độ lệch, cảm biến cung cấp độ nhạy đầu ra được đặt trước so với dòng điện sơ cấp.
Lĩnh vực ứng dụng:
Thích hợp cho bộ biến tần, bảo vệ quá dòng, Bộ lưu điện (UPS), nguồn điện viễn thông, hệ thống điều khiển phản hồi dòng điện, robot và các lĩnh vực khác.
| Dòng điện định mức | 300A RMS danh định ở 25°C |
| Dải dòng điện cảm biến | ±900A |
| Điện áp nguồn | ±15VDC±5% |
| Dòng điện nguồn | Điển hình 17mA |
| Loại đầu ra | Đầu ra điện áp |
| Độ chính xác | ±2% |
| Độ tuyến tính | <±1% |
| Dải tần số | DC đến 50kHz |
| Thời gian đáp ứng | 3µs đến 7µs |
| Độ lệch dòng điện bằng không | <±20mV |
| Độ trôi nhiệt độ lệch | <±3mV/°C ở IpN=50A; <±1.5mV/°C ở IpN=100A đến 600A |
| Vật liệu vỏ | Polyester PBT |
| Chiều cao | 29mm |
| Chiều dài | 40mm |
| Chiều rộng | 35mm |
| Nhiệt độ hoạt động | -10°C đến 80°C |
| Nhiệt độ bảo quản | -25°C đến 85°C |
