Thông tin chi tiết sản phẩm:
|
| Đánh giá hiện tại: | 200A | Thời gian đáp ứng: | 3 Lọ đến 7 |
|---|---|---|---|
| Độ chính xác: | ±2% | Phạm vi tần số: | DC đến 500kHz |
| Kích thước lõi: | 20,5mm × 10,5mm | Cung cấp hiệu điện thế: | ± 15VDC ± 5% |
| Làm nổi bật: | cảm biến dòng điện hở tự động hóa công nghiệp,cảm biến dòng điện công nghiệp hệ thống điện,cảm biến dòng điện cho tự động hóa công nghiệp |
||

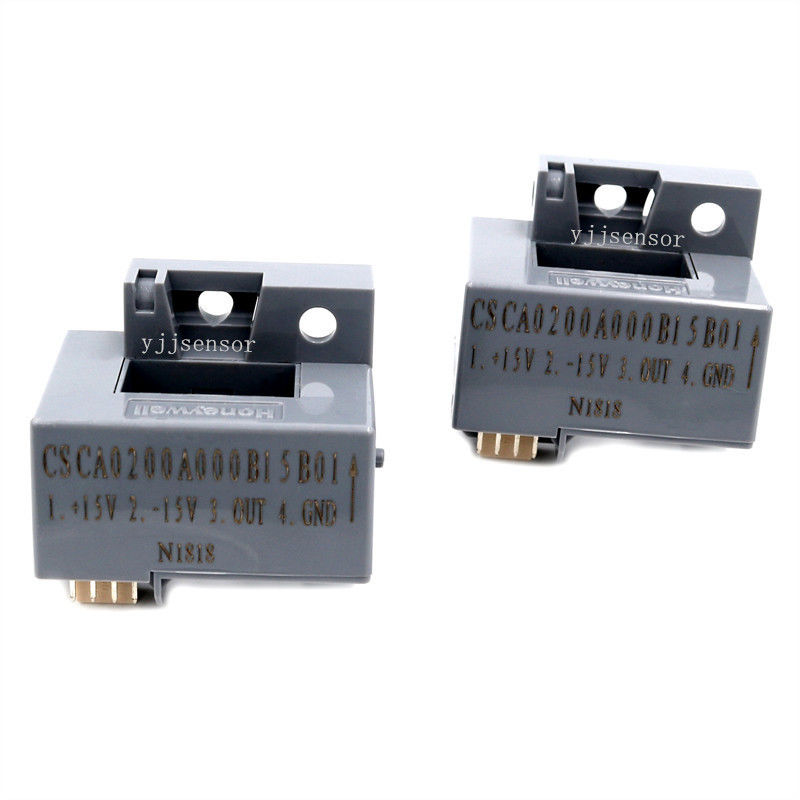

CSCA0200A000B15B01 Cảm biến dòng điện hở mạch công nghiệp cho hệ thống điện tự động hóa công nghiệp
Nguyên lý hoạt động:
Cảm biến dòng điện hở mạch dòng CSCA-A dựa trên nguyên lý hiệu ứng Hall. Khi dòng điện chạy qua dây dẫn sơ cấp, nó tạo ra một từ trường quay quanh dây dẫn. Từ trường này được thu thập và tập trung trong khe hở của lõi từ làm bằng vật liệu từ nhạy. Thiết bị hiệu ứng Hall (HED) được đặt trong khe hở này, do đó đầu ra của HED tỷ lệ với biên độ và pha của dòng điện sơ cấp. Sau khi hiệu chỉnh độ lợi và độ lệch, cảm biến cung cấp độ nhạy đầu ra được đặt trước so với dòng điện sơ cấp.
Lĩnh vực ứng dụng:
| Thời gian đáp ứng | 3µs đến 7µs |
| Độ chính xác | ±2% |
| Dải tần số | DC đến 500kHz |
| Kích thước lõi | 20.5mm×10.5mm |
| Chiều cao | 29mm |
| Chiều dài | 40mm |
| Chiều rộng | 35mm |
| Điện áp nguồn hoạt động | 15V |
| Điện áp đầu ra danh định | 4V±1% ở dòng điện sơ cấp định mức (IpN) |
| Điện áp cung cấp | ±15VDC±5% |
| Dòng điện cung cấp | Điển hình 17mA |
| Độ tuyến tính | <±1% |
| Độ lệch dòng không | <±20mV |
| Độ lệch dư sau dòng điện sơ cấp định mức | <±20mV |
| Độ trôi nhiệt độ lệch | <±3mV/°C ở IpN = 50A; <±1.5mV/°C ở IpN = 100A đến 600A |
| Độ trôi nhiệt độ lợi | <±4mV/°C |
| Theo dõi độ chính xác di/dt | >50A/µs |
| Băng thông | 50kHz |
| Điện áp cách ly DC | 3kV ở 50Hz trong 60s |
| Điện áp cách điện định mức | 849V gia cường |
| Điện trở đầu ra | >10kΩ |
| Nhiệt độ hoạt động | -10°C đến 80°C |
| Nhiệt độ bảo quản | -25°C đến 85°C |
