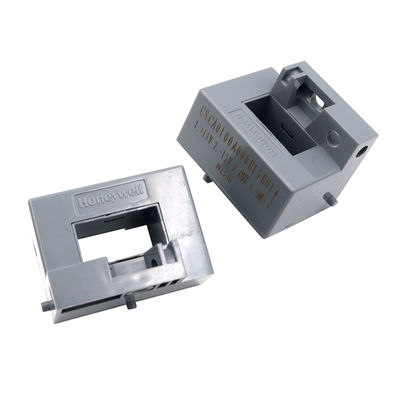

CSCA0100A000B15B01 Cảm biến dòng điện vòng mở dựa trên hiệu ứng Hall cho các nguồn điện liên lạc UPS

CSCA0100A000B15B01 Cảm biến dòng điện vòng mở dựa trên hiệu ứng Hall cho các nguồn điện liên lạc UPS

Chi tiết sản phẩm:

CSCA0100A000B15B01 là một cảm biến dòng chảy vòng mở dựa trên hiệu ứng Hall. Các thông số chi tiết như sau:

Các thông số cơ bản:

• Điện lượng: 100A RMS (ở 25°C).
• Phạm vi đo: ± 300A.
• Kháng đo: Ở 70 °C (với ± 15V, ± 25A.t tối đa): Min. 54 ohm, Max. 360 ohm.
• Điện năng đầu ra tương tự: 25mA.
• Tỷ lệ quay: 1000.
• Độ chính xác (ở 25 °C): tối đa ± 0,5% (bao gồm hiệu ứng trục xuất bằng không).
• Điện áp cung cấp: ± 12 ~ 15V (± 5%).

Các thông số:

• Loại cảm biến: hiệu ứng Hall, vòng mở.
• Loại đầu ra: analog.
• Kháng ra: > 10k ohm.
• Nhiệt độ hoạt động: -10 °C đến 80 °C.
• Nhiệt độ lưu trữ: -25 °C đến 85 °C.

Tính năng hiệu suất:

• Dựa trên nguyên tắc hiệu ứng Hall: Sử dụng các thiết bị hiệu ứng Hall, có điện áp đầu ra có liên quan tuyến tính đến kích thước và pha của từ trường áp dụng, cho phép đo chính xác AC,DC, và dòng xung.
• Tiêu thụ năng lượng thấp: đáp ứng các yêu cầu tiết kiệm năng lượng với mức tiêu thụ năng lượng thấp.
• Khai độc điện tốt: Cung cấp cách ly điện cao cấp giữa các mạch chính và thứ cấp để hoạt động an toàn và đáng tin cậy.
• Tốc độ phản ứng nhanh: Thời gian phản ứng thường nằm trong khoảng microsecond, cho phép phản ứng nhanh với những thay đổi hiện tại.

Các lĩnh vực ứng dụng:

Thích hợp cho các ổ đĩa tốc độ biến đổi, bảo vệ quá tải, UPS và nguồn điện truyền thông, hệ thống điều khiển phản hồi hiện tại,

robot, và các lĩnh vực khác.

Bao bì và kết nối

• Sử dụng đầu nối Molex để dễ dàng lắp đặt và kết nối.
• Thông thường được lắp đặt thông qua các vòm, cung cấp sự ổn định cơ học nhất định.
